Назначение соединителя ШР32П14ЭШ5

ШР32П14ЭШ5 представляет собой блочную вилку из серии низкочастотных цилиндрических соединителей ШР с резьбовым сочленением и нормальными габаритами. Изделие предназначено для работы в электрических цепях постоянного, переменного и импульсного тока. Допустимая частота переменного тока достигает 3 МГц, а максимальное амплитудное значение напряжения составляет 850 В.

Соединитель применяется для коммутации проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Конструкция рассчитана на эксплуатацию в условиях повышенных вибраций и одиночных механических ударов, что подтверждается соответствующими показателями механической стойкости.

Конструктивные особенности

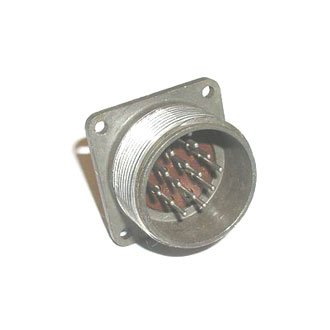

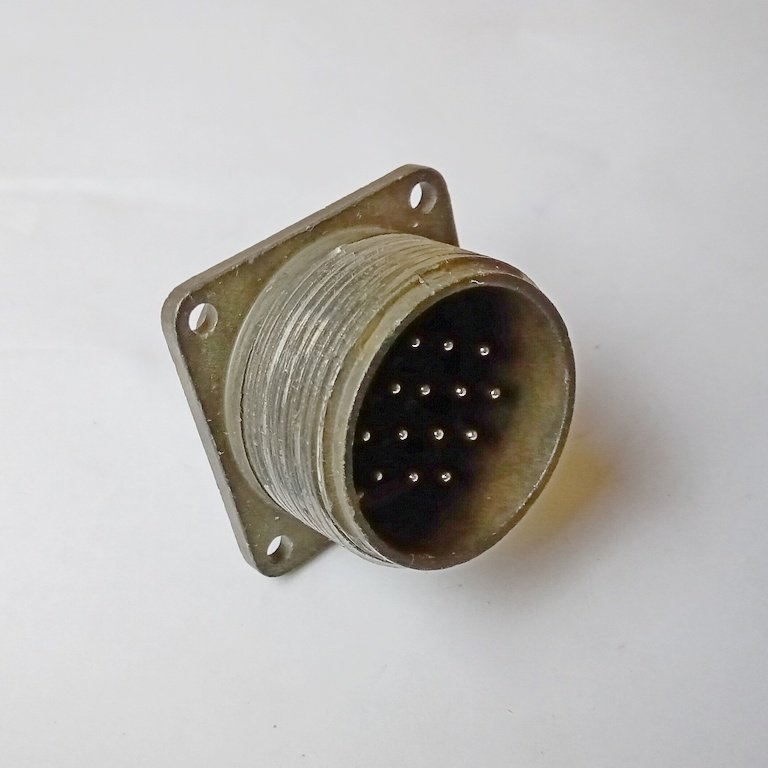

Изделие выполнено в приборном исполнении без патрубка, на что указывает литера «П» в обозначении. Условный размер корпуса — 32. Соединитель оснащён 14 контактами диаметром 1,5 мм с сочетанием 5 (Ш5). Тип контактов — штыревой.

Корпус изготавливается из алюминиевого сплава с оксидированием, что придаёт ему характерный серый цвет и обеспечивает защиту поверхности от коррозии. Изолятор выполнен из карболита. Габаритные размеры составляют примерно 40 мм по ширине и 42 мм по высоте.

Резьбовое сочленение гарантирует надёжную фиксацию ответной части и предотвращает самопроизвольное разъединение при вибрационных и ударных нагрузках.

Технические характеристики

• Максимальная токовая нагрузка на соединитель — 140 А.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.
• Год выпуска — 88.

Механическая стойкость

Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Изделие также устойчиво к одиночным механическим ударам, что подтверждает пригодность для применения в аппаратуре, подверженной динамическим нагрузкам.

Электрические параметры

Низкое переходное сопротивление контактов (не более 2,5 мОм) минимизирует потери и нагрев при протекании тока. Высокое сопротивление изоляции (не менее 5000 МОм) обеспечивает надёжное разделение цепей и снижает токи утечки. Совокупность этих характеристик позволяет использовать изделие в ответственных узлах радиоэлектронной аппаратуры.

Применение

Блочная вилка ШР32П14ЭШ5 устанавливается на приборные панели, шасси и корпуса блоков. Ответная кабельная часть при этом сочленяется с изделием посредством резьбового соединения. Такой способ монтажа широко востребован в промышленной электронике, измерительном оборудовании, системах связи и других областях, где требуется многократное надёжное подключение внешних цепей.

Артикул изделия — 80475. Категория — ШР32.
