Назначение соединителя ШР32П14ЭШ5 вилка

Соединитель ШР32П14ЭШ5 вилка предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к цилиндрическим низкочастотным разъемам и представляет собой вилочную часть разъемного соединения, которая работает в паре с ответной розеткой.

Разъем применяется для коммутации электрических сигналов и силовых цепей в радиоэлектронной аппаратуре, промышленном оборудовании, измерительных приборах и других устройствах, где требуется надежное разъемное соединение с высокой механической устойчивостью и стабильными электрическими параметрами. Конструкция допускает использование как с экранированным, так и с неэкранированным кабелем, что расширяет область применения изделия.

Технические характеристики

Соединитель ШР32П14ЭШ5 вилка имеет следующие подтвержденные параметры:

• Тип соединителя: негерметичный, климатическое исполнение УХЛ.
• Условный размер корпуса: 32.
• Конструктивное исполнение: без патрубка (П), возможны варианты с прямым или угловым патрубком для кабельной части.
• Количество контактов: 14.
• Вид гайки патрубка: для экранированного кабеля (Э).
• Вид контактов: вилка (Ш).
• Обозначение сочетания контактов: 5.
• Покрытие контактов: серебро.
• Диаметр контактов: 1,5 мм.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка на одиночный контакт: 10 А.
• Общая максимальная токовая нагрузка: 140 А.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Условия эксплуатации

Соединитель рассчитан на работу при температуре окружающего воздуха от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Изделие устойчиво к воздействию синусоидальной вибрации, что подтверждает его пригодность для применения в условиях подвижной техники и промышленных установок с повышенным уровнем механических нагрузок.

Конструкция и особенности применения

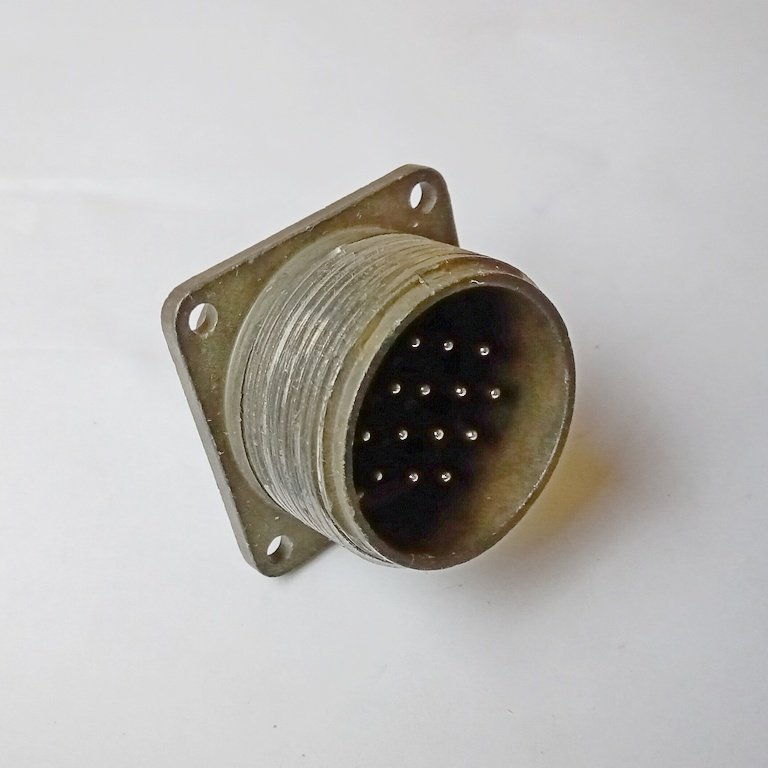

ШР32П14ЭШ5 вилка состоит из корпуса условного размера 32 и контактной группы на 14 контактов диаметром 1,5 мм с серебряным покрытием. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость, что особенно важно при длительной эксплуатации и хранении.

Соединитель может быть выполнен как в приборном (блочном), так и в кабельном варианте. Отсутствие патрубка в конструкции позволяет монтировать вилку непосредственно на корпус оборудования, а при необходимости кабельного соединения применяются варианты с прямым или угловым патрубком. Гайка патрубка рассчитана на экранированный кабель, однако допускается подключение и неэкранированных кабелей.

Допустимый суммарный ток через все контакты достигает 140 А, что позволяет применять разъем в силовых цепях со значительной нагрузкой. Высокое сопротивление изоляции не менее 5000 МОм гарантирует минимальные токи утечки и безопасность эксплуатации при заявленном напряжении до 850 В.

Изделие ШР32П14ЭШ5 вилка соответствует требованиям к цилиндрическим низкочастотным разъемам и рассчитано на 500 циклов сочленения-расчленения при минимальной наработке 1000 часов и сроке сохраняемости не менее 15 лет, что подтверждает его долговечность и надежность в составе ответственного оборудования.
