Назначение и область применения

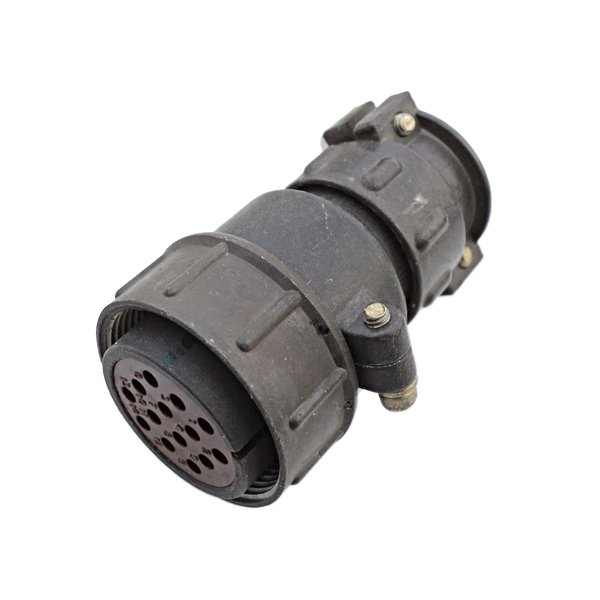

Соединители ШР32П14ЭШ5 представляют собой цилиндрические низкочастотные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Они используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Изделия применяются для монтажа с экранированными или неэкранированными кабелями (проводами) в различных электронных устройствах. Они подходят для установки в измерительных приборах и радиоаппаратуре, где требуется надежное резьбовое сочленение и стабильный электрический контакт.

Технические характеристики

Соединитель имеет следующие подтвержденные параметры:

• Количество контактов — 14.
• Диаметр контактов — 1,5 мм.
• Покрытие контактов — серебро.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка на одиночный контакт — не более 10 А.
• Общая максимальная токовая нагрузка — не более 140 А.
• Тип соединителя — негерметичный, климатическое исполнение УХЛ.
• Способ монтажа — резьбовое сочленение.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 15 лет.
• Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия.

Конструктивные особенности

Данная модификация является розеткой кабельной без хвостов. Обозначение «Э» в маркировке указывает на отсутствие патрубка для экранированного кабеля — соединитель рассчитан на подключение кабеля без экранирующей оплетки. Цифра «5» в обозначении указывает на конкретное сочетание контактов, определяющее цоколевку и расположение контактных элементов внутри корпуса.

Контактные элементы диаметром 1,5 мм с серебряным покрытием обеспечивают низкое переходное сопротивление и устойчивость к окислению. Резьбовой механизм сочленения гарантирует плотное прилегание ответных частей и защиту от самопроизвольного разъединения при вибрациях и механических воздействиях.

Условия эксплуатации и надежность

Соединители допускают работу в широком диапазоне температур — от минус 60 до плюс 60 градусов Цельсия, что позволяет использовать их как в отапливаемых помещениях, так и в неотапливаемых шкафах и отсеках аппаратуры. Климатическое исполнение УХЛ соответствует умеренному и холодному климату.

Конструкция рассчитана на 500 циклов сочленения-расчленения при минимальной наработке 1000 часов, что подтверждает механическую износостойкость резьбового соединения и стабильность контактных пар в течение всего срока службы. Срок сохраняемости изделия составляет не менее 15 лет.

Приемка изделия выполняется по категории «5», что определяет порядок контроля качества на предприятии-изготовителе в соответствии с установленными техническими условиями.
