Назначение и область применения

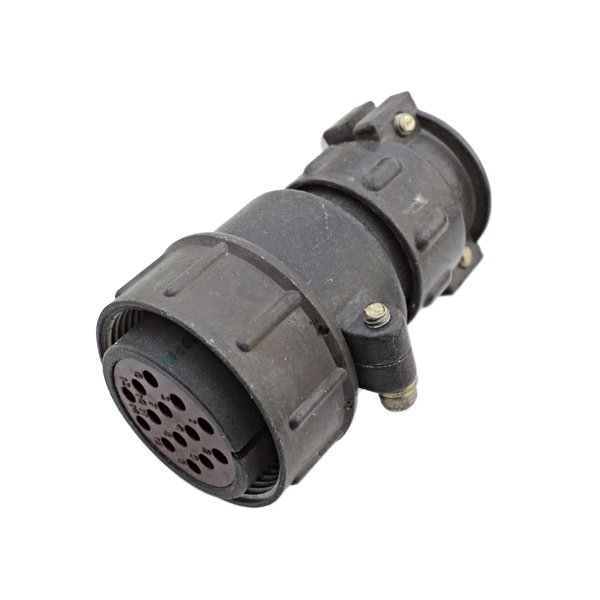

Кабельная розетка ШР32П14ЭШ5 (артикул 10015) представляет собой блочный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока в составе электротехнического оборудования промышленного и специального назначения. Изделие обеспечивает разъёмное резьбовое соединение кабельных линий с ответной частью, гарантируя надёжный электрический контакт и защиту от самопроизвольного расстыкования под воздействием вибрационных и ударных нагрузок.

Соединитель рассчитан на работу в низкочастотных электрических цепях с частотным диапазоном от 1 до 5000 Гц. Это позволяет применять его в системах электропитания, управления, сигнализации и телеметрии, где требуется высокая механическая прочность сочленения и стабильность параметров контакта в течение длительного срока эксплуатации.

Технические особенности конструкции

ШР32П14ЭШ5 имеет одношпоночную поляризацию корпуса, которая исключает возможность ошибочного подключения ответной части. Резьбовой тип соединения обеспечивает плотное прилегание контактных пар и дополнительную фиксацию от продольного смещения. Количество контактов — 14, что даёт возможность одновременной передачи нескольких независимых сигналов или силовых цепей в рамках одного соединителя.

Электрические параметры

• Рабочий ток — до 35 А.
• Рабочее напряжение — до 850 В.
• Частотный диапазон — от 1 до 5000 Гц.
• Количество контактов — 14.
• Тип соединения — резьбовое.
• Поляризация корпуса — одношпоночная.

Контактные элементы покрыты серебром и никелем. Такое сочетание покрытий обеспечивает низкое переходное сопротивление, высокую проводимость и защиту от коррозии при эксплуатации в условиях повышенной влажности и перепадов температур. Покрытие сохраняет свои свойства при многократных циклах сочленения и расчленения.

Устойчивость к внешним воздействиям

Конструкция соединителя рассчитана на эксплуатацию в условиях значительных механических нагрузок. Изделие способно выдерживать вибрационные воздействия и ударные нагрузки без потери электрического контакта. Уровень звукового давления при внешнем акустическом воздействии может достигать 170 дБ, а амплитуда ускорения — 300 метров на секунду в квадрате. Эти показатели подтверждают пригодность розетки для применения в оборудовании, работающем в условиях интенсивной тряски, ударов и акустических полей высокой интенсивности.

Категория изделия — ШР32, приёмка «5» — указывает на принадлежность к линейке соединителей с нормированными показателями надёжности и качества изготовления. Артикул 10015 однозначно идентифицирует данную модификацию при заказе и комплектации.

Монтаж и эксплуатационные рекомендации

Установка розетки на кабель производится путём заделки жил в контактные гнёзда с последующей фиксацией кабельного ввода. Резьбовая часть корпуса обеспечивает герметичное сочленение с блочной вилкой после полного закручивания накидной гайки. Перед первым включением рекомендуется проверить соответствие поляризации, целостность изоляции и отсутствие механических повреждений корпуса. В процессе эксплуатации следует периодически контролировать затяжку резьбового соединения и состояние контактных поверхностей.
