Назначение

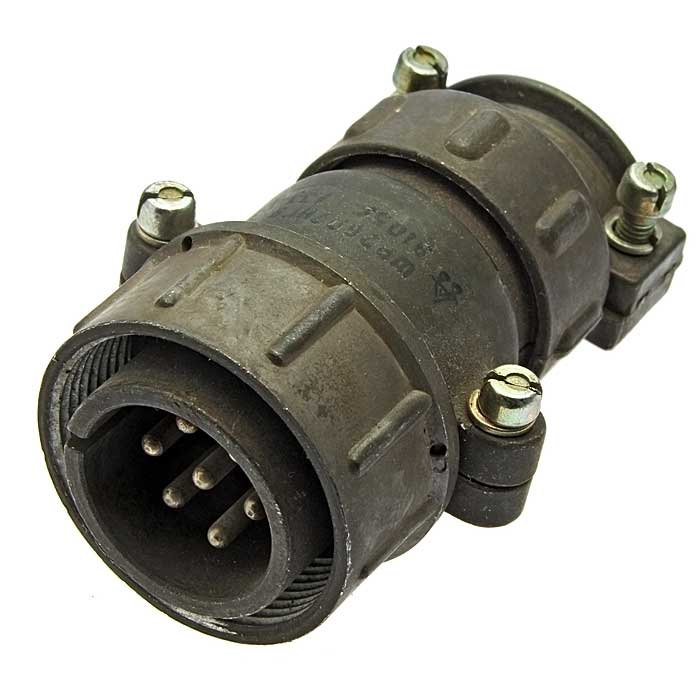

ШР32П14ЭШ5 — это 14-контактная кабельная розетка из серии цилиндрических низкочастотных соединителей ШР. Артикул товара — 51464. Изделие относится к категории ШР32 и предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется для соединения экранированных кабелей и используется совместно с ответной вилкой.

Допустимое рабочее напряжение составляет до 850 В по амплитудному значению. Соединитель рассчитан на эксплуатацию в промышленной, энергетической и приборной аппаратуре, а также может применяться как внутри аппаратуры, так и снаружи при условии дополнительной защиты от пыли и влаги. Климатическое исполнение — УХЛ.

Конструкция и расшифровка обозначения

Розетка имеет металлический корпус и кабельный вывод под экранированный кабель с прямым патрубком. Контакты выполнены диаметром 1,5 мм. Хвостовики контактов рассчитаны на подключение проводов сечением до примерно 1,93 мм²; подключение выполняется пайкой или другим технологическим способом.

• ШР — тип цилиндрического низкочастотного соединителя.
• 32 — условный размер корпуса, диаметр около 32 мм.
• П — конструктив с прямым патрубком.
• 14 — количество контактов.
• Э — исполнение для монтажа с экранированным кабелем.
• Ш — розетка.
• 5 — группа сочетаний контактов, то есть определённая схема коммутации.

Такая конструкция обеспечивает подключение экранированного кабеля и механическое сочленение с ответной вилкой. По умолчанию розетка не является герметичной, поэтому при наружном размещении требуется внешняя защита от пыли, влаги и других агрессивных внешних воздействий.

Технические особенности

Для соединителя заявлены следующие подтверждённые параметры:

• максимальное рабочее напряжение — до 850 В при постоянном и переменном токе с частотой до 3 МГц, по амплитудному значению;
• максимальный рабочий ток на один контакт — до 10 А;
• суммарный рабочий ток на весь соединитель — до 140 А;
• сопротивление контакта — не более 2,5 мОм;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• количество сочленений–расчленений — не менее 500 циклов;
• минимальная наработка — не менее 1000 часов;
• срок сохраняемости — не менее 15 лет;
• диапазон рабочих температур с учётом перегрева контактов — примерно от −60 °C до +110 °C.

Изделие рассчитано на воздействие вибрации в диапазоне до 5000 Гц, ударов и линейных перегрузок. Допускается работа при пониженном атмосферном давлении порядка 1,3 × 10⁻⁴ Па.

Применение и условия эксплуатации

ШР32П14ЭШ5 применяется в составе промышленного, энергетического и приборного оборудования для коммутации электрических цепей через экранированный кабель. Розетка может устанавливаться внутри аппаратуры, а при наружном размещении требует дополнительной защиты корпуса и кабельного ввода от пыли и влаги.

Монтаж и ограничения

При монтаже следует учитывать, что соединитель не является герметичным по умолчанию. Контакты подключаются пайкой или другим технологическим способом; провода должны соответствовать сечению до примерно 1,93 мм². Для надёжной работы важно соблюдать допустимые токовые и температурные режимы, а также условия по вибрации, ударам и атмосферному давлению. В карточке товара указан год 2015; артикул — 51464.
