Назначение и область применения

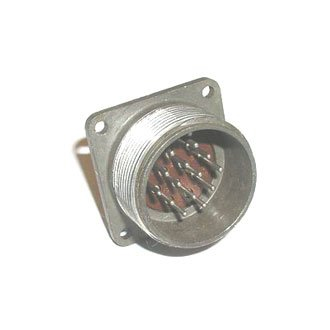

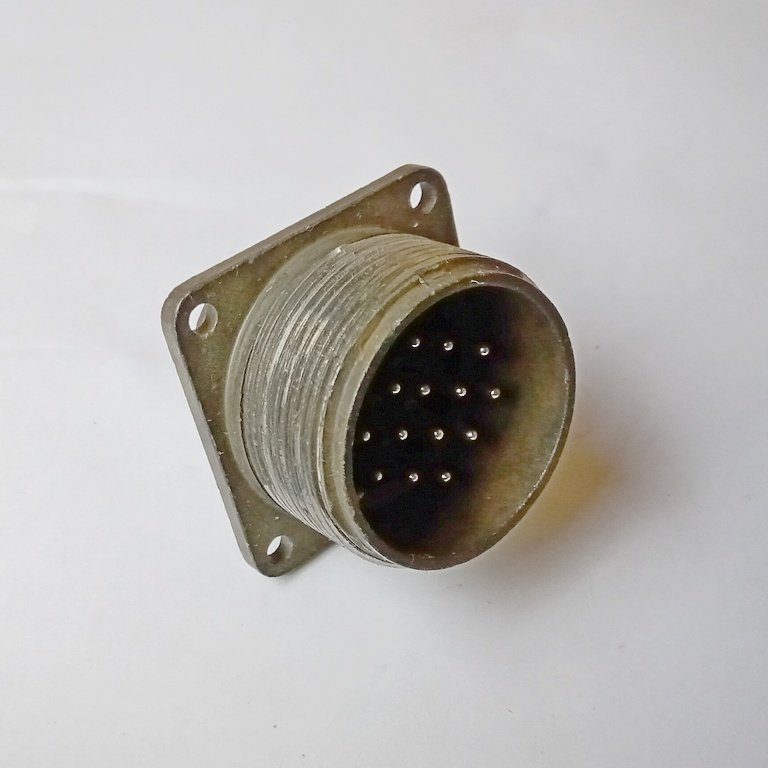

ШР32П14ЭШ5 представляет собой блочную вилку цилиндрического низкочастотного соединителя. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Рабочее напряжение достигает 850 В по амплитудному значению, что позволяет применять разъём в цепях с повышенными требованиями к электрической прочности изоляции.

Соединитель рассчитан на монтаж с экранированными и неэкранированными кабелями, а также с проводами различного сечения. Благодаря этому блочная вилка находит применение в измерительной технике, радиоэлектронной аппаратуре, промышленном оборудовании и системах связи. Конструкция обеспечивает надёжное сочленение с ответной частью и устойчивость к внешним механическим воздействиям.

Изделие относится к категории ШР32 и имеет артикул 10012. Приёмка «5» подтверждает соответствие установленным требованиям по качеству и надёжности.

Технические характеристики

Основные параметры блочной вилки ШР32П14ЭШ5:

• Количество контактов: 14 штук
• Диаметр контактов: 1,5 мм
• Покрытие контактов: серебро
• Сопротивление контактов: не более 2,5 мОм
• Максимальная токовая нагрузка на одиночный контакт: не более 10 А
• Общая токовая нагрузка: до 140 А
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: не менее 15 лет

Условия эксплуатации

Соединитель сохраняет работоспособность в широком диапазоне температур: от минус 60 до плюс 60 градусов Цельсия. Изделие выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Механическая прочность подтверждена стойкостью к ударным нагрузкам. Удар одиночного действия допускает ускорение до 5000 метров на секунду в квадрате, многократного действия — до 350 метров на секунду в квадрате. Такие показатели обеспечивают надёжную работу разъёма в условиях вибраций и ударных воздействий, характерных для промышленного и транспортного оборудования.

Конструктивные особенности и монтаж

Корпус блочной вилки выполнен с учётом установки на панель или корпус оборудования. Крепление обеспечивает жёсткую фиксацию и предотвращает самопроизвольное расчленение при эксплуатации. Цилиндрическая форма соединителя способствует равномерному распределению механических нагрузок и удобству сочленения.

Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость. Низкое сопротивление контактов — не более 2,5 мОм — минимизирует потери энергии и нагрев при прохождении тока. Общая нагрузочная способность до 140 А позволяет использовать разъём в силовых цепях с параллельным распределением тока по контактам.

Блочная вилка ШР32П14ЭШ5 совместима с ответными кабельными частями серии ШР32. Монтаж производится пайкой или обжимом в зависимости от типа применяемого провода. Количество допустимых циклов сочленения-расчленения — 500 — гарантирует длительный срок службы даже при регулярном обслуживании оборудования.
