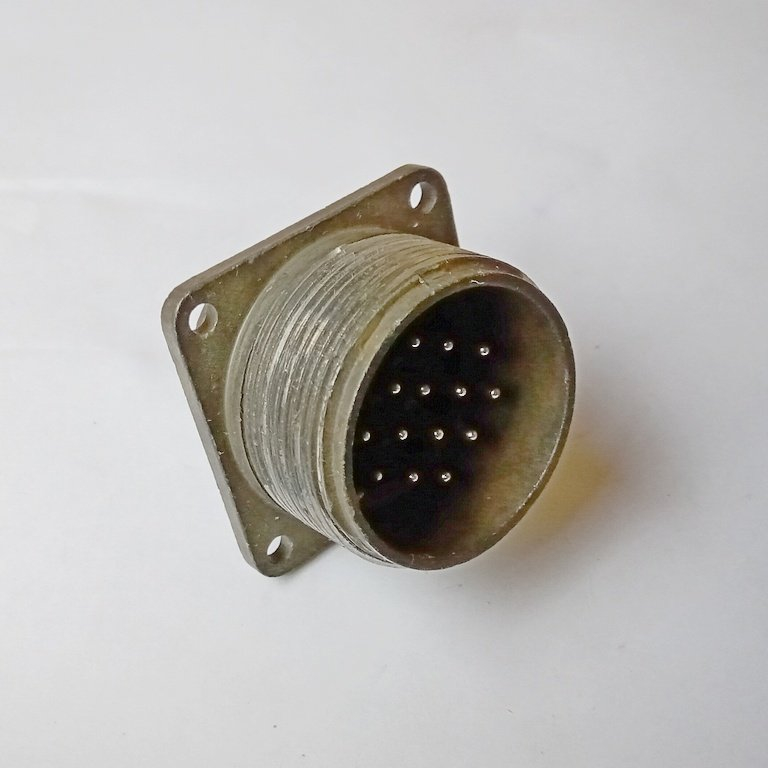

ШР32П14ЭШ представляет собой низкочастотный цилиндрический разъём (соединитель) серии ШР советского/российского производства, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Это вилка блочного (приборного) типа с 14 контактами диаметром 1,5 мм, резьбовым соединением и нормальными габаритами.

Назначение

Используется в слаботочных цепях, включая системы управления сварочным оборудованием (например, ПДГО-527-4К с БУСП-2К), для подключения кабелей к приборам. Подходит для условий с вибрацией, ударами и пониженным давлением.

Технические характеристики

• Максимальная токовая нагрузка: до 140 А (общая), 10–20 А на контакт.

• Максимальное рабочее напряжение: 850 В (амплитудное).

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочий диапазон температур: от -60 до +60 °С.

• Количество сочленений-расчленений: 500.

• Наработка: минимум 1000 часов.

• Вибрация: 1–5000 Гц, до 300 м/с² (30 g).

• Удары: до 5000 м/с² (500 g) для одиночных. +3

Расшифровка обозначения

ШР — тип (негерметичный); 32 — условный размер корпуса; П — блочное исполнение без патрубка; 14 — число контактов; Э — экранированный; Ш — с hood (колпачком); 5 — модификация. Климатическое исполнение — УХЛ, поляризация — одношпоночная.

Соединитель надежен для промышленного применения, с сроком хранения до 16 лет.
