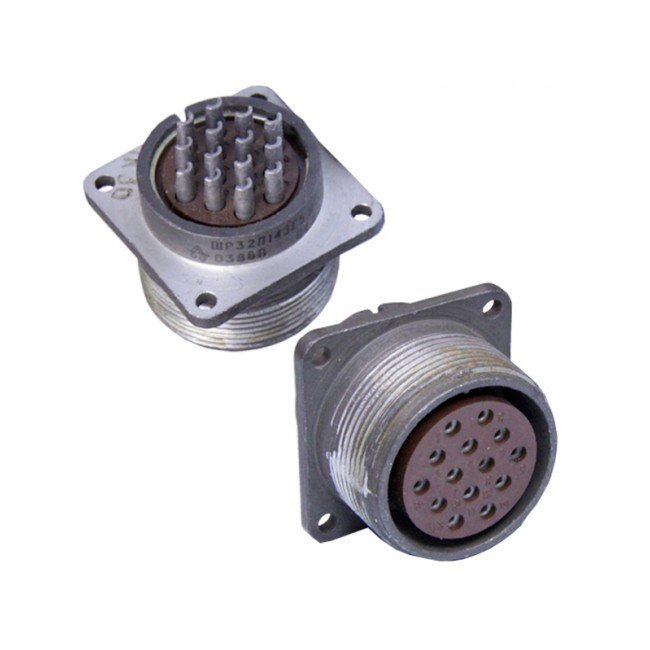

ШР32П14ЭГ5 представляет собой кабельную вилку низкочастотного цилиндрического соединителя объемного монтажа с резьбовым соединением нормальных габаритов.

Это кабельная вилка с прямым патрубком и гайкой, предназначенная для экранированного кабеля. Она используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

ШР32П14ЭГ5 применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для внутреннего и наружного монтажа (с защитой от пыли и влаги).

• ШР — тип соединителя.

• 32 — условный размер корпуса.

• П14 — конструктивное исполнение с 14 контактами.

• ЭГ5 — экранированный кабель, прямой патрубок с гайкой.

• Максимальная токовая нагрузка: 140 А (на контакт).

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночный) и работает при температурах от -60°C до +110°C в климатическом исполнении УХЛ.

Диаметр контактов — 1,5 мм, покрытие контактов — серебро, сопротивление контакта — до 2,5 мОм. Приборная часть может быть без патрубка или с прямым/угловым, кабельная — аналогично.
