Назначение и область применения

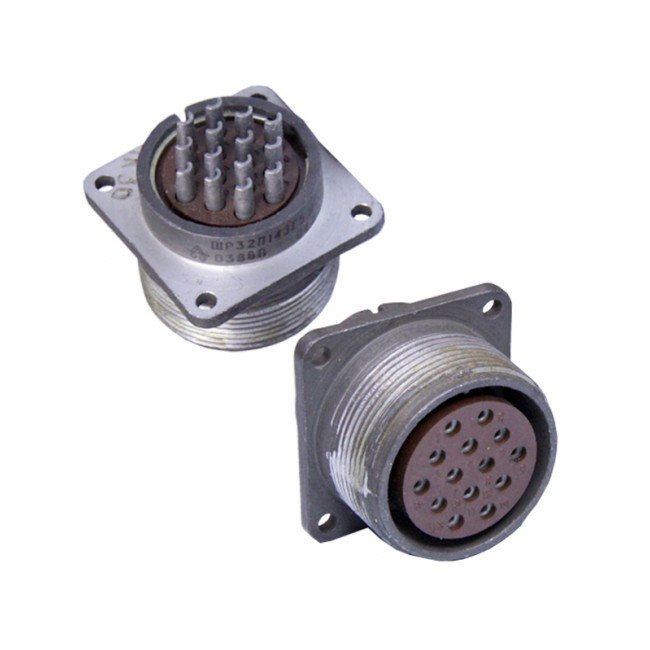

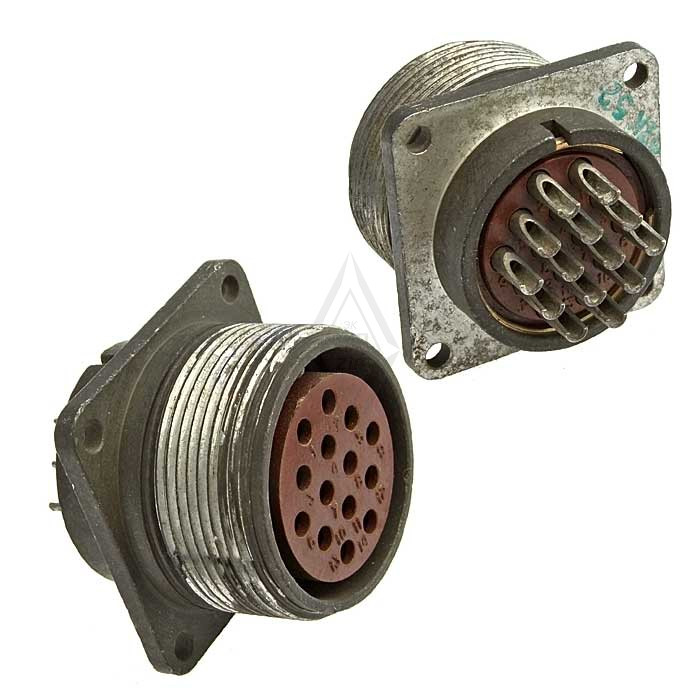

Блочная розетка ШР32П14ЭГ5 (артикул 10008) представляет собой электрический соединитель, предназначенный для организации надёжного разъёмного контакта в цепях передачи электрической энергии и сигналов. Изделие относится к категории ШР32 и применяется в составе электрических распределительных систем, систем автоматизации и управления, а также в оборудовании для тяжёлой промышленности.

Соединитель рассчитан на эксплуатацию в условиях, где требуется высокая механическая прочность сочленения, устойчивость к вибрациям и стабильность электрических параметров. Блочная конструкция розетки позволяет монтировать её на панели, корпуса приборов или распределительные щиты, обеспечивая аккуратное и компактное размещение разъёмной части в аппаратуре.

ШР32П14ЭГ5 применяется в комплекте с ответной вилкой того же типа, что делает его универсальным решением для построения разборных электрических соединений в стационарных и передвижных установках. Изделие востребовано в энергетике, станкостроении, подъёмно-транспортном оборудовании и промышленной электронике.

Подтверждённые особенности конструкции

Соединитель ШР32П14ЭГ5 выпускается в вариантах вилка и розетка, что обеспечивает гибкость при проектировании схем подключения. Розетка блочного исполнения предназначена для установки в отверстие панели или корпуса и фиксируется с помощью штатных крепёжных элементов, предусмотренных конструкцией разъёма.

Ключевые параметры изделия, подтверждённые каталожными данными:

• количество контактов — 14;
• диаметр каждого контакта — 1,5 мм;
• максимальная токовая нагрузка — до 140 А;
• материал контактов — серебро;
• тип монтажа — объёмный.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и высокую устойчивость к окислению, что особенно важно при длительной эксплуатации в условиях повышенной влажности или загрязнённой атмосферы. Благодаря этому разъём сохраняет стабильные электрические характеристики на протяжении всего срока службы.

Объёмный монтаж соединителя означает, что подключение проводников к контактам выполняется пайкой или обжимом с заливкой изоляционным компаундом. Такой способ обеспечивает механическую защиту мест соединения и предотвращает попадание влаги и пыли внутрь разъёма.

Установка и особенности монтажа

Монтаж блочной розетки ШР32П14ЭГ5 выполняется в следующей последовательности:

1. Подготовка посадочного места на панели или корпусе в соответствии с присоединительными размерами разъёма.
2. Фиксация корпуса розетки с помощью штатных крепёжных элементов.
3. Подключение монтажных проводов к контактным выводам методом пайки или обжима.
4. Проверка правильности соединений и отсутствия замыканий между соседними контактами.
5. Сочленение с ответной вилкой и контроль фиксации замкового механизма.

Конструкция разъёма допускает многократное сочленение и расчленение без потери качества контакта. При установке следует учитывать токовые нагрузки на каждый контакт и суммарную нагрузку на соединитель, не превышая заявленного максимального значения 140 А.

Преимущества применения

Блочная розетка ШР32П14ЭГ5 обеспечивает надёжное электрическое соединение благодаря следующим факторам:

• высокая допустимая токовая нагрузка расширяет область использования изделия в силовых цепях;
• серебряные контакты гарантируют стабильно низкое сопротивление в точке соединения;
• блочное исполнение упрощает монтаж в панели и щиты;
• объёмный монтаж повышает стойкость к вибрациям и механическим воздействиям;
• возможность выбора вилки или розетки обеспечивает совместимость с различными схемами подключения.

Изделие поставляется как отдельная единица и применяется в составе разъёмных соединений, формируемых проектировщиком под конкретную задачу. Технические параметры соответствуют данным производителя для серии ШР32 и не требуют дополнительной настройки или калибровки перед вводом в эксплуатацию.
