Назначение

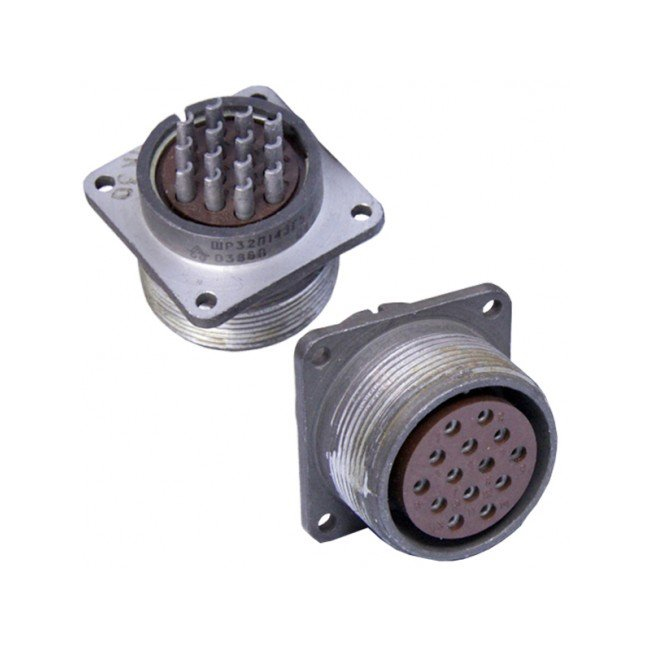

ШР32П14ЭГ5 — низкочастотный цилиндрический разъём-розетка серии ШР, предназначенный для соединения электрических цепей в аппаратуре общего и промышленного назначения. Артикул изделия — 51462, категория — ШР32. Конструкция относится к соединителям с резьбовым сочленением и рассчитана на блочный и приборный монтаж, где требуются надёжные многоконтактные соединения.

Розетка применяется для коммутации проводов и кабелей в электронной и радиоаппаратуре, в том числе в промышленных и специальных применениях. Исполнение позволяет использовать изделие в составе экранированных кабельных цепей, хотя в базовой версии экран может не подключаться.

Расшифровка обозначения

• ШР — тип соединителя: цилиндрический, с резьбовым сочленением.
• 32 — условный размер корпуса, определяемый диаметром по присоединительной резьбе.
• П — исполнение без патрубка, корпус для монтажа на блок или панель.
• 14 — количество контактов-гнёзд в корпусе, всего 14 штук.
• Э — предназначение для экранированного кабеля.
• Г — исполнение «розетка», то есть гнездовой элемент.
• 5 — номер сочетания контактов; вилка ШР32К14ЭГ5 имеет соответствующий тип контактов-штырей.

Технические характеристики

Основные электрические и механические параметры изделия приведены ниже. Указанные значения относятся к типовым условиям эксплуатации и подтверждаются описанием серии.

• Напряжение — до 850 В амплитудного значения для постоянного, переменного и импульсного тока.
• Частота тока — до 3 МГц.
• Ток — 10 А номинально на один контакт; суммарный ток порядка 140 А при равномерной нагрузке всех контактов.
• Диаметр контактов — 1,5 мм.
• Сопротивление контакта — обычно не более 2,5–5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Количество сочленений-расчленений — не менее 500 циклов.
• Минимальная наработка — около 1000 часов.
• Срок сохраняемости — не менее 15 лет в условиях хранения.

Условия эксплуатации и ресурс

Рабочий диапазон температур составляет примерно от −60 до +100 °C. Изделие выдерживает температурные перепады и кратковременные перегревы до +110 °C. Климатическое исполнение — УХЛ, что соответствует умеренному климату и допускает внутреннее и внешнее применение при защите от пыли и влаги.

Ресурс соединения определяется количеством циклов сочленения и расчленения, а также условиями токовой нагрузки. Для сохранения параметров контактов важно соблюдать равномерную нагрузку по всем 14 контактам и не превышать номинальный ток на один контакт.

Применение и совместимость

Розетка ШР32П14ЭГ5 используется в электронной и радиоаппаратуре, промышленных и специальных установках, где необходимы многоконтактные соединения с возможностью экранирования цепей. Она подходит для блочного и приборного монтажа, включая соединение проводов и кабелей внутри аппаратуры.

1. Монтаж на блок или панель в составе приборного корпуса.
2. Подключение экранированных кабельных цепей в аппаратуре общего и промышленного назначения.
3. Соединение с ответной вилкой ШР32К14ЭГ5 с соответствующим сочетанием контактов.

Производитель в предоставленных данных не указан. В характеристиках карточки товара указан год 2015. Перед применением следует учитывать допустимые токовые нагрузки, температурный режим и необходимость защиты от пыли и влаги в конкретных условиях эксплуатации.
