Назначение разъёма ШР32П14ЭГ Нур «5»

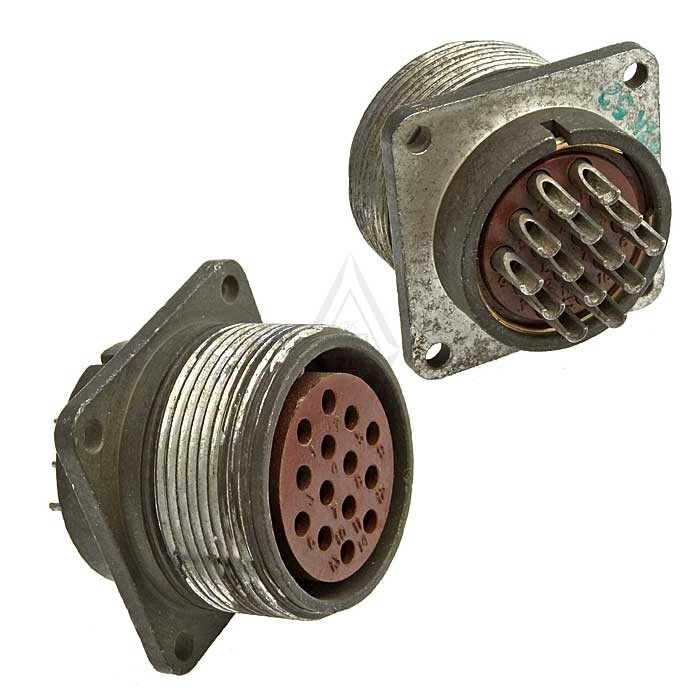

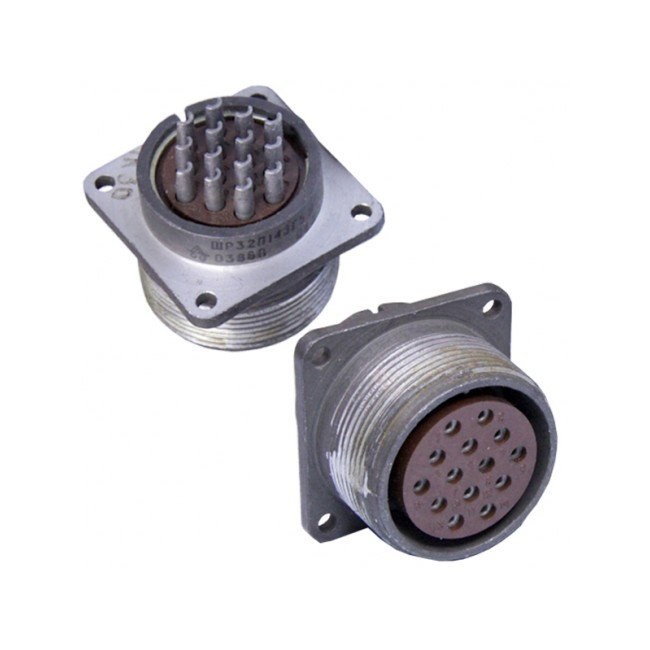

ШР32П14ЭГ Нур «5» (артикул 10006) — типовой негерметичный электрический разъём серии ШР, приборная часть которого применяется в качестве блочной розетки. Изделие относится к категории многополюсных соединителей и предназначено для электрического соединения цепей постоянного и переменного тока в составе радиоэлектронной, радиотехнической и общей промышленной аппаратуры.

Приборная часть разъёма устанавливается непосредственно на блоке, корпусе прибора или шасси и образует ответную часть для кабельных или вилочных соединителей серии ШР соответствующего типоразмера. Такое исполнение позволяет подключать и отключать жгуты и кабельные сборки без демонтажа самого прибора, что удобно при монтаже, наладке и обслуживании оборудования.

Разъём негерметичен, то есть не предназначен для работы при прямом воздействии влаги, воды или агрессивных сред; его применение подразумевает эксплуатацию в составе защищённых блоков, шкафов и отсеков аппаратуры.

Расшифровка обозначения марки

Обозначение ШР32П14ЭГ Нур «5» построено по принятой для серии ШР схеме, в которой каждая позиция несёт конкретную информацию о конструкции изделия. Понимание этой схемы помогает правильно подобрать ответные части и оценить возможности разъёма.

• ШР — тип соединителя, принадлежность к ряду разъёмов ШР.
• 32 — условный размер корпуса, определяющий габариты изделия и присоединительные монтажные размеры.
• П — конструктивное исполнение приборной части: розетка приборная без патрубка.
• 14 — количество контактов в разъёме.
• ЭГ — код, указывающий тип контактной системы и конструкцию соединителя: приборная часть с определённой гильзой или гнёздами.
• «5» — модификация или вариант оформления контактной системы и исполнения по ряду.

Производитель изделия — Нур. Артикул для заказа — 10006, категория — ШР32.

Подтверждённые технические характеристики

Приведённые ниже параметры отражают заявленные характеристики разъёма и позволяют оценить его применимость в конкретной аппаратуре.

• Число контактов — 14.
• Рабочий ток на контакт — до порядка 10 А; максимальный ток на один контакт может достигать около 20 А в кратковременных условиях.
• Рабочее напряжение — до примерно 850 В переменного и постоянного тока на контакты.
• Сопротивление контакта — не более 0,0025 Ом, что обеспечивает низкие потери и нагрев при номинальных токах.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Диапазон рабочих температур — примерно от минус 60 °С до плюс 60…110 °С с учётом нагрева контактов.
• Устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с².
• Устойчивость к механическим ударам (одиночным и многократным) и линейным перегрузкам до сотен единиц ускорения свободного падения.
• Минимальная наработка — порядка 1000 часов.
• Количество сочленений и расчленений — около 500 циклов.

Приемка, указанная в характеристиках товара, — «5».

Конструктивные особенности и применение

Контактная система с обозначением ЭГ и модификацией «5» определяет исполнение гнёзд приборной части. Низкое переходное сопротивление контакта и высокое сопротивление изоляции обеспечивают стабильную передачу сигналов и питающих напряжений, а также ограничивают нагрев при протекании номинальных токов.

Высокая вибро- и ударостойкость делает разъём пригодным для аппаратуры, работающей в условиях механических нагрузок: на подвижных объектах, в транспорте, в промышленных установках с интенсивной вибрацией. Сочетание широкого диапазона рабочих температур с устойчивостью к перегрузкам позволяет использовать изделие в составе оборудования, эксплуатируемого в различных климатических зонах.

Основные области применения разъёма ШР32П14ЭГ Нур «5»:

1. Системы связи и радиотехническая аппаратура, где требуется многополюсное соединение цепей.
2. Системы автоматики и телемеханики, включая управляющие и исполнительные блоки.
3. Измерительная техника и приборы контроля, нуждающиеся в надёжном разъёмном соединении.
4. Общая промышленная аппаратура с блочным монтажом кабельных сборок.

Разъём применяется для подключения кабельных или вилочных частей соединителей серии ШР. При подборе ответной части следует учитывать условный размер корпуса 32, число контактов 14 и исполнение приборной части П, чтобы обеспечить механическую и электрическую совместимость.

Изделие поставляется как приборная розетка без патрубка, поэтому для защиты мест пайки и фиксации жгута в составе блока обычно предусматриваются штатные элементы конструкции прибора. Разъём рассчитан на ограниченное число циклов сочленения, что определяет его применение преимущественно в соединениях, которые коммутируются нечасто — при монтаже, профилактике и ремонте.

Краткое резюме

ШР32П14ЭГ Нур «5» — негерметичная приборная розетка серии ШР с 14 контактами, рассчитанная на рабочий ток порядка 10 А на контакт и напряжение до примерно 850 В. Изделие отличается низким сопротивлением контакта, высоким сопротивлением изоляции, стойкостью к вибрации и ударам, а также широким температурным диапазоном, что делает его применимым в радиоэлектронной, радиотехнической и промышленной аппаратуре. Для правильного подбора ответных частей учитываются условный размер корпуса 32, конструктивное исполнение П и модификация «5».
