Назначение и область применения

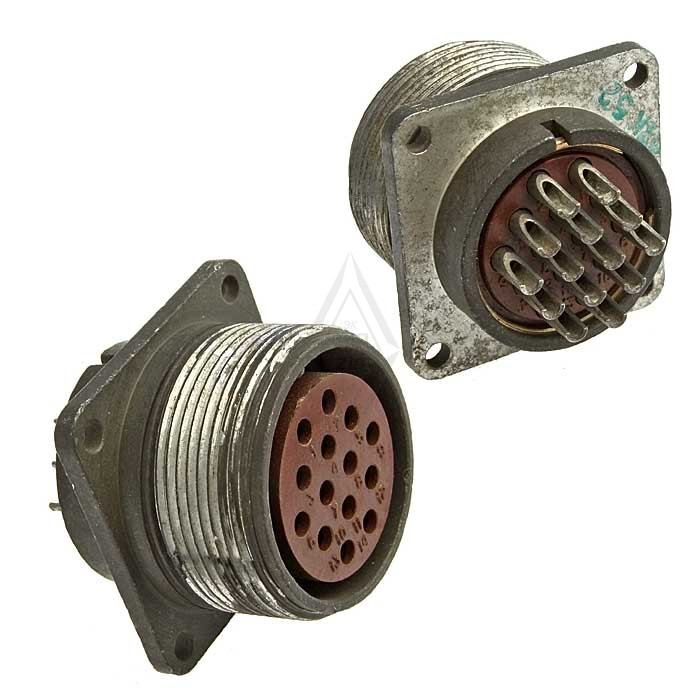

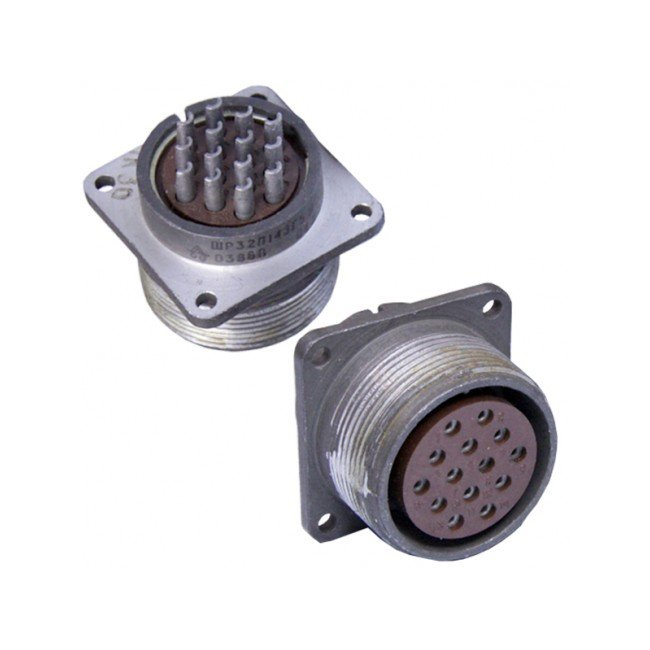

ШР32П14ЭГ — это приборная розетка цилиндрического низкочастотного соединителя общего назначения. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение электрических цепей. Соединитель обеспечивает коммутацию сигнальных и силовых линий в составе блоков, стоек, приборов и кабельных сборок.

Конструктивное исполнение без патрубка позволяет монтировать розетку непосредственно на корпус оборудования, что делает её удобной для приборных панелей и внутренних перегородок. Вариант исполнения ЭГ предусматривает работу с экранированным кабелем, что особенно важно в условиях воздействия электромагнитных помех. Благодаря этому соединитель подходит для аппаратуры, требующей стабильной передачи сигналов при наличии внешних наводок.

Расшифровка обозначения и конструктивные особенности

Обозначение изделия содержит информацию о его ключевых параметрах. Расшифровка выполняется следующим образом:

• ШР — тип соединителя;
• 32 — условный размер корпуса;
• П — конструктивное исполнение без патрубка;
• 14 — количество контактов;
• ЭГ — исполнение для экранированного кабеля.

Приборная розетка имеет 14 контактов, что обеспечивает достаточное количество цепей для подключения многопроводных кабельных линий. Исполнение без патрубка упрощает монтаж в корпусные элементы аппаратуры и сокращает занимаемое пространство. Поддержка экранированного кабеля способствует снижению влияния электромагнитных помех на передаваемые сигналы.

Технические характеристики

Соединитель рассчитан на рабочее напряжение до 850 В по амплитудному значению. Сопротивление контакта составляет не более 0,3–1 мОм в зависимости от диаметра контактных элементов — 2,5 мм или 5,5 мм. Низкое переходное сопротивление обеспечивает стабильное соединение и уменьшает нагрев в зоне контакта.

Изделие обладает высокой механической устойчивостью. Оно выдерживает синусоидальную вибрацию с частотой от 1 до 5000 Гц и ускорением до 300 метров в секунду за секунду, а также механические удары до 5000 метров в секунду за секунду при одиночном воздействии и до 350 метров в секунду за секунду при многократных ударах. Такие параметры позволяют применять соединитель в аппаратуре, эксплуатируемой в условиях вибрационных и ударных нагрузок.

Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учётом перегрева контактов — до плюс 110 градусов Цельсия. Сопротивление изоляции — не менее 5000 МОм. Ресурс изделия составляет 500 сочленений-расчленений, наработка — 1000 часов. Указанные характеристики подтверждают пригодность соединителя для длительной эксплуатации в составе радиоэлектронной аппаратуры.

Преимущества и особенности монтажа

Приборное исполнение розетки обеспечивает удобную установку на плоские панели и корпуса оборудования. Отсутствие патрубка упрощает компоновку внутреннего объёма устройства и позволяет размещать соединитель в ограниченном пространстве. Исполнение для экранированного кабеля даёт возможность организовать надёжное заземление экрана, что снижает уровень помех и повышает качество передачи сигналов.

Соединитель ШР32П14ЭГ сохраняет работоспособность в широком диапазоне температур и при значительных механических нагрузках. Это позволяет использовать его в составе аппаратуры, предназначенной для работы в сложных условиях эксплуатации. Сочетание 14 контактов, высокого допустимого напряжения и низкого сопротивления контакта делает изделие универсальным решением для подключения кабельных линий в радиоэлектронной технике.
