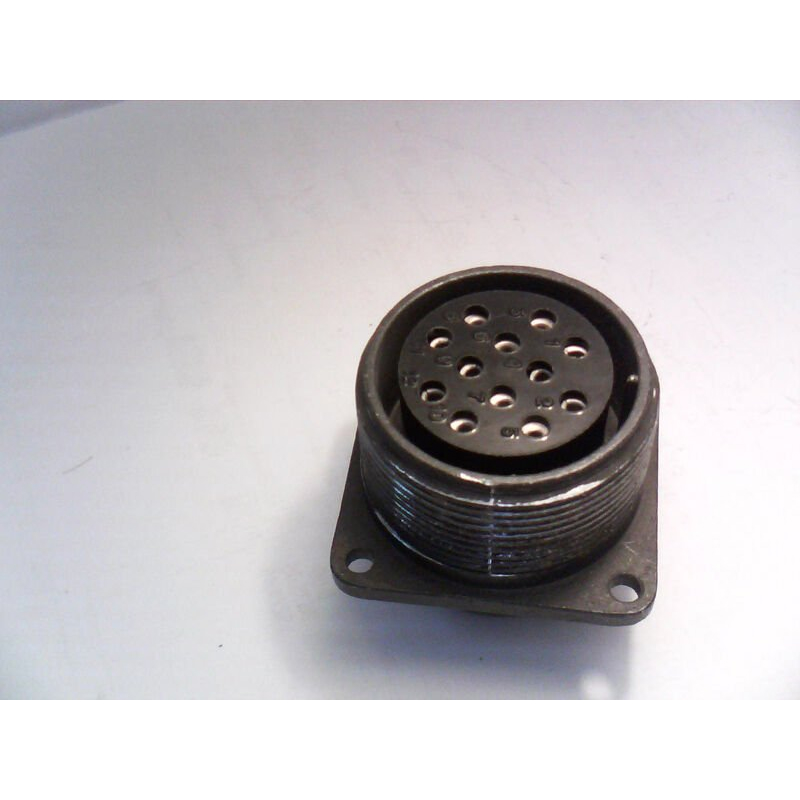

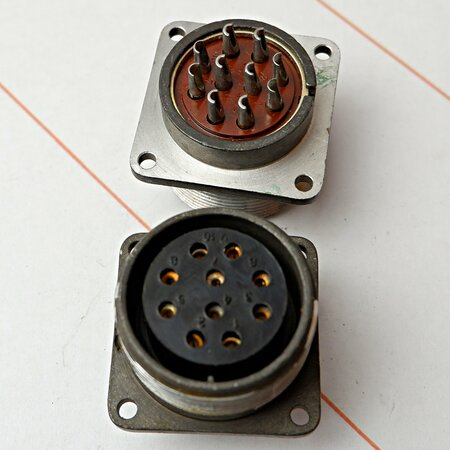

Назначение соединителя ШР32П13ЭГ1

ШР32П13ЭГ1 представляет собой низкочастотный цилиндрический электрический соединитель серии ШР российского производства. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Соединитель рассчитан на работу в составе бортового оборудования авиационной техники, судовых систем, промышленных установок и наземного оборудования, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

Конструкция обеспечивает стабильный электрический контакт при значительных механических нагрузках и в широком диапазоне климатических условий. Соединитель применяется в цепях управления, сигнализации, электропитания и передачи данных в составе кабельных сборок и приборных панелей.

Ключевые технические параметры

Соединитель имеет условный размер корпуса 32 и оснащён 13 контактами. Рабочее напряжение достигает 850 В. Максимальная токовая нагрузка на отдельный контакт составляет от 20 до 35 А, рабочий ток — от 10 до 25 А в зависимости от конкретных условий эксплуатации и схемы распределения нагрузки.

Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия. Допускается перегрев контактов до плюс 110 градусов Цельсия при сохранении работоспособности. Изделие сохраняет характеристики при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Механическая стойкость и ресурс

Соединитель рассчитан на эксплуатацию в условиях интенсивных механических воздействий. Конструкция выдерживает следующие виды нагрузок:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате;
• одиночные механические удары с ускорением до 5000 метров на секунду в квадрате;
• многократные механические удары с ускорением до 350 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Минимальная наработка изделия составляет 1000 часов. Срок сохраняемости — 15 лет. Допустимое количество циклов сочленения и расчленения — не менее 500.

Конструктивное исполнение и расшифровка обозначения

Маркировка ШР32П13ЭГ1 содержит полную информацию о конструктивных особенностях соединителя. Расшифровка обозначения:

• ШР — тип соединителя: цилиндрический низкочастотный;
• 32 — условный размер корпуса;
• П — конструктивное исполнение: приборная часть без патрубка;
• 13 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г — наличие гайки;
• 1 — одношпоночная поляризация.

Приборное исполнение без патрубка предполагает монтаж непосредственно на корпус оборудования или приборную панель. Наличие гайки обеспечивает надёжную фиксацию ответной части. Одношпоночная поляризация исключает неправильное сочленение и защищает контакты от повреждения.

Применение и совместимость

Соединители серии ШР32 применяются в парах вилка-розетка и устанавливаются на кабельные сборки с экранированными проводами. Изделие обеспечивает герметичность узла сочленения и защиту контактной группы от пыли, влаги и механических повреждений. Соединитель совместим с ответными частями серии ШР32 соответствующего конструктивного исполнения.

Области применения включают бортовые сети летательных аппаратов, судовое электрооборудование, промышленные системы автоматизации, испытательные стенды и измерительные комплексы. Изделие подходит для стационарного монтажа и периодического обслуживания с возможностью многократного переподключения.
