Назначение кабельной розетки ШР32П12НШ3

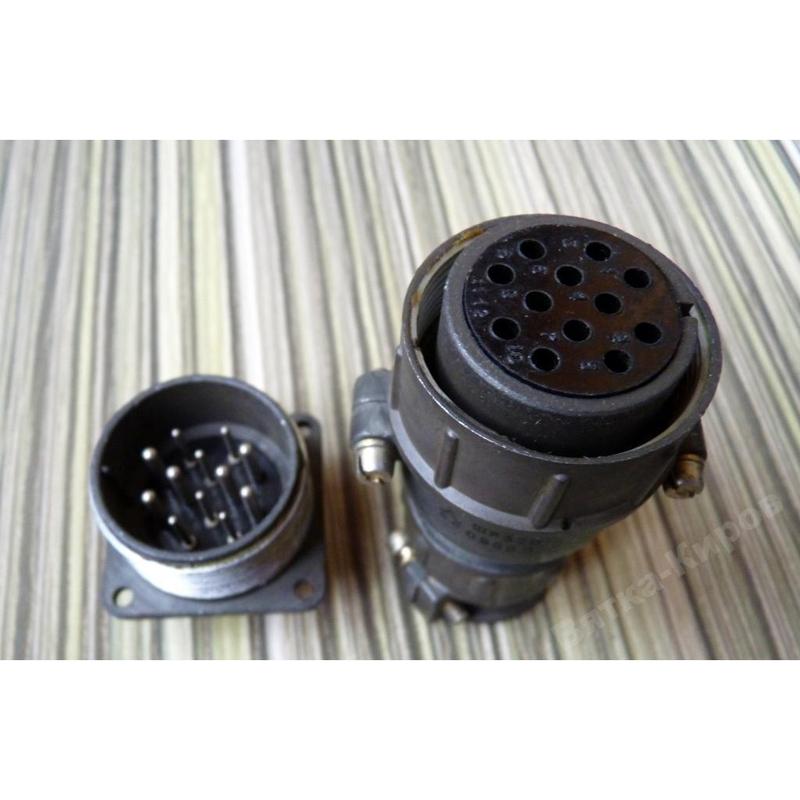

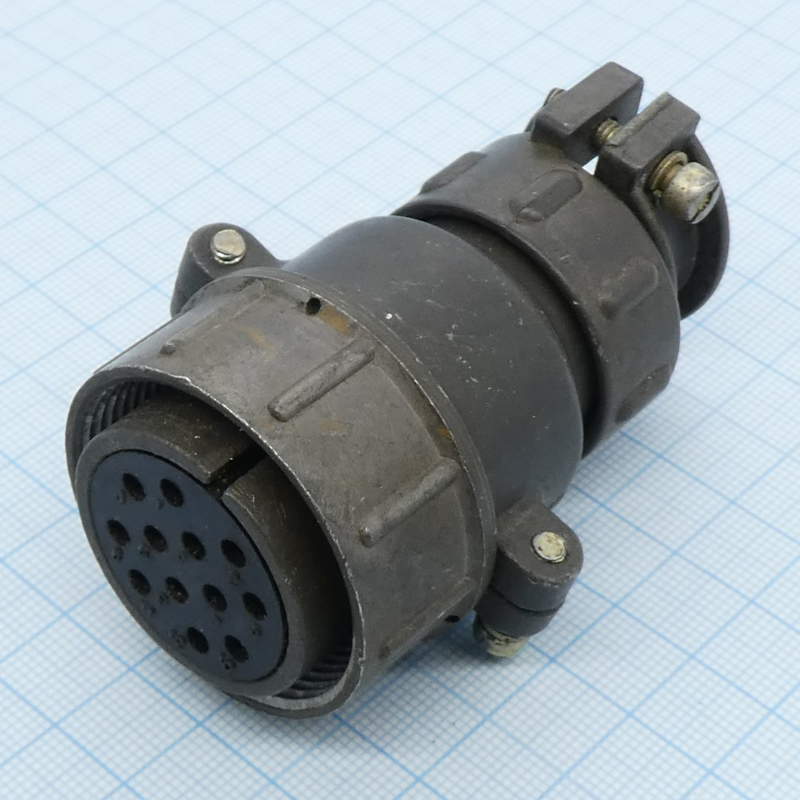

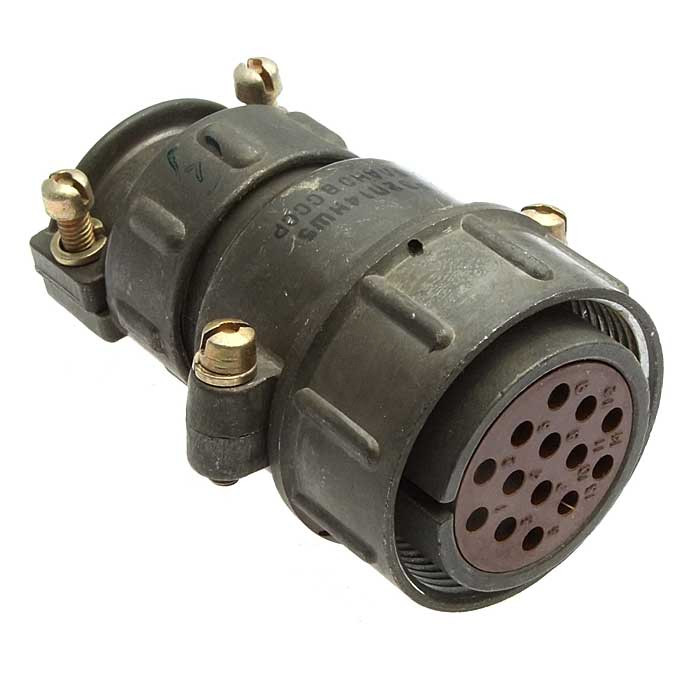

Кабельная розетка ШР32П12НШ3 представляет собой низкочастотный цилиндрический соединитель серии ШР, выпускаемый производителем Каскад. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения проводов, кабелей, узлов и блоков. Соединитель обеспечивает надёжную коммутацию в условиях внутренней и наружной установки при условии защиты от пыли и влаги. Климатическое исполнение УХЛ позволяет эксплуатировать изделие в умеренном и холодном климате.

Розетка рассчитана на монтаж с экранированными или неэкранированными кабелями. Конструкция предусматривает резьбовое сочленение и одношпоночную поляризацию, исключающую неправильное подключение ответной части. Изделие востребовано при сборке промышленного оборудования, измерительных комплексов, систем связи и телекоммуникаций, где требуется многократное соединение и разъединение цепей с сохранением стабильных электрических параметров.

Подтверждённые особенности и технические характеристики

Соединитель ШР32П12НШ3 оснащён 12 контактами диаметром 1,5 мм с никелевым покрытием, что подтверждается индексом «Н» в обозначении. Корпус выполнен из пластмассы, на что указывает индекс «М» в серии. Электрические параметры изделия обеспечивают стабильную работу в широком диапазоне внешних воздействий.

Электрические параметры

• Количество контактов — 12, диаметр контакта — 1,5 мм.
• Максимальная токовая нагрузка на один контакт — 10 А.
• Общая токовая нагрузка — 120 А.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.

Механические и климатические параметры

• Устойчивость к вибрации в диапазоне 1–5000 Гц с ускорением до 30 g.
• Устойчивость к ударным нагрузкам до 500 g.
• Диапазон рабочих температур от минус 60 °C до плюс 60 °C.
• Допустимый перегрев контактов до плюс 110 °C.
• Рабочее давление до 1,3·10⁻⁴ Па.
• Ресурс — 500 сочленений и 1000 часов наработки.

Покрытие контактов никелем обеспечивает защиту от коррозии и стабильное переходное сопротивление в течение всего срока службы. Пластмассовый корпус снижает массу изделия и исключает образование гальванических пар с элементами конструкции аппаратуры.

Применение в аппаратуре и условиях эксплуатации

Соединители типа ШР32П12НШ3 используются в составе электронных блоков, шкафов управления, распределительных устройств и передвижных установок. Резьбовое сочленение гарантирует сохранение контакта при вибрационных и ударных нагрузках, характерных для транспортного и промышленного оборудования. Одношпоночная поляризация упрощает монтаж и исключает ошибки при подключении ответной вилки.

Изделие допускает применение в цепях постоянного и переменного тока, что расширяет область использования: от питания исполнительных механизмов до передачи слаботочных сигналов в измерительных системах. Благодаря диапазону рабочих температур от минус 60 °C до плюс 60 °C розетка пригодна для установки в неотапливаемых помещениях, на открытых площадках под навесом, а также в составе аппаратуры, транспортируемой в районы с холодным климатом.

Кабельная розетка ШР32П12НШ3 производителя Каскад поставляется как самостоятельное комплектующее изделие для сборки кабельных сборок и жгутов. При монтаже необходимо обеспечить защиту от пыли и влаги в соответствии с требованиями эксплуатационной документации. Соединитель совместим с ответными частями серии ШР, имеющими резьбовое сочленение и соответствующую поляризацию. Соблюдение указанных электрических и механических параметров гарантирует стабильную работу соединения на протяжении всего заявленного ресурса.
