Назначение изделия

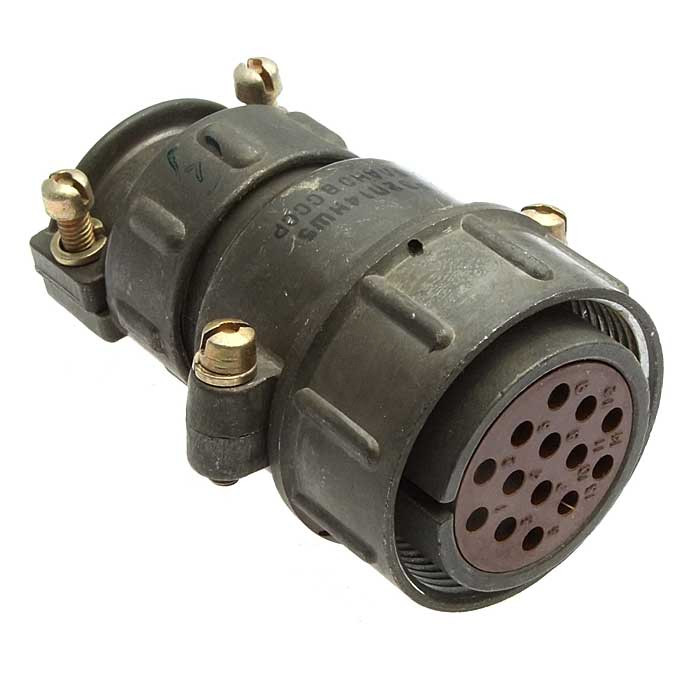

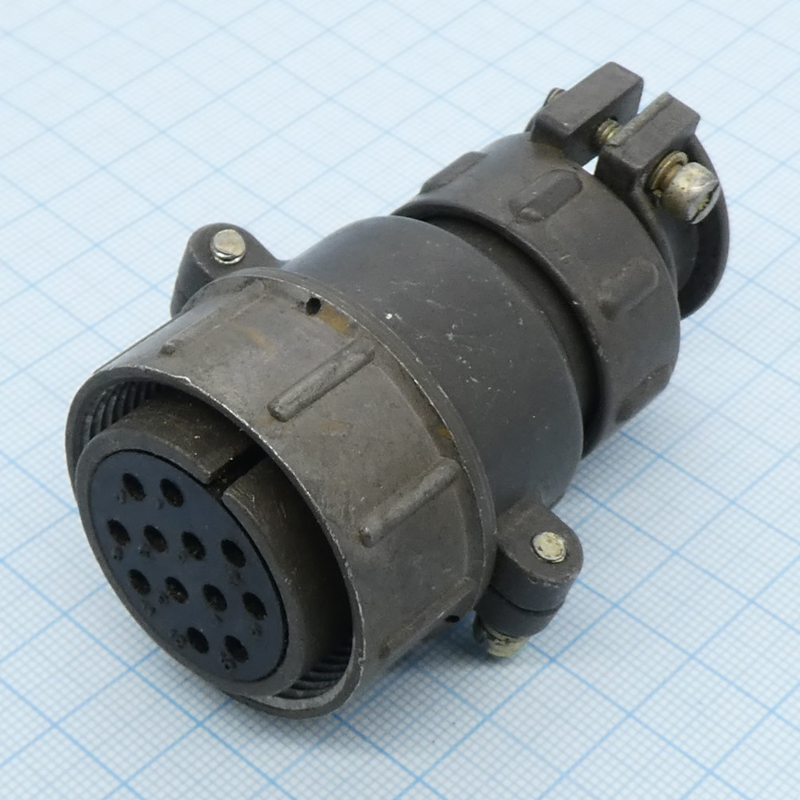

ШР32П12НШ3 представляет собой кабельную розетку серии ШР32, выпущенную производителем Каскад с отметкой ОТК 2024 года. Устройство предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие рассчитано на монтаж с неэкранированными кабелями и применяется в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В амплитудного значения.

Конструкция допускает внутреннее и наружное применение в климатическом исполнении УХЛ. При наружной установке потребителю необходимо обеспечить дополнительную защиту от пыли и влаги, поскольку данная модель не позиционируется как герметичная без применения внешних защитных элементов.

Подтверждённые технические особенности

Разъём оснащён двенадцатью контактами, каждый из которых имеет диаметр 1,5 мм. Такое количество контактных пар обеспечивает достаточную плотность соединений для широкого спектра задач в радиоэлектронной аппаратуре, где требуется многоканальная коммутация сигналов и питания.

• Рабочий ток на один контакт составляет 10 А, при этом суммарный ток по всем контактам достигает 120 А.
• Сопротивление контакта не превышает 2,5 мОм, что обеспечивает минимальные потери в точке соединения.
• Сопротивление изоляции составляет не менее 5000 МОм, гарантируя надёжное разделение цепей.
• Ресурс сочленений и расчленений рассчитан на 500 циклов, минимальная наработка — 1000 часов.
• Устойчивость к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц при ускорении до 30 g.

Применение и условия эксплуатации

Розетка ШР32П12НШ3 подходит для использования в составе радиоэлектронных блоков, измерительной аппаратуры, систем связи и промышленной электроники, где требуется разъёмное соединение кабельной линии с приборной частью. Благодаря параметрам тока и напряжения изделие способно работать в силовых цепях умеренной мощности, а также в сигнальных линиях с повышенными требованиями к стабильности контакта.

Совместимость и монтаж

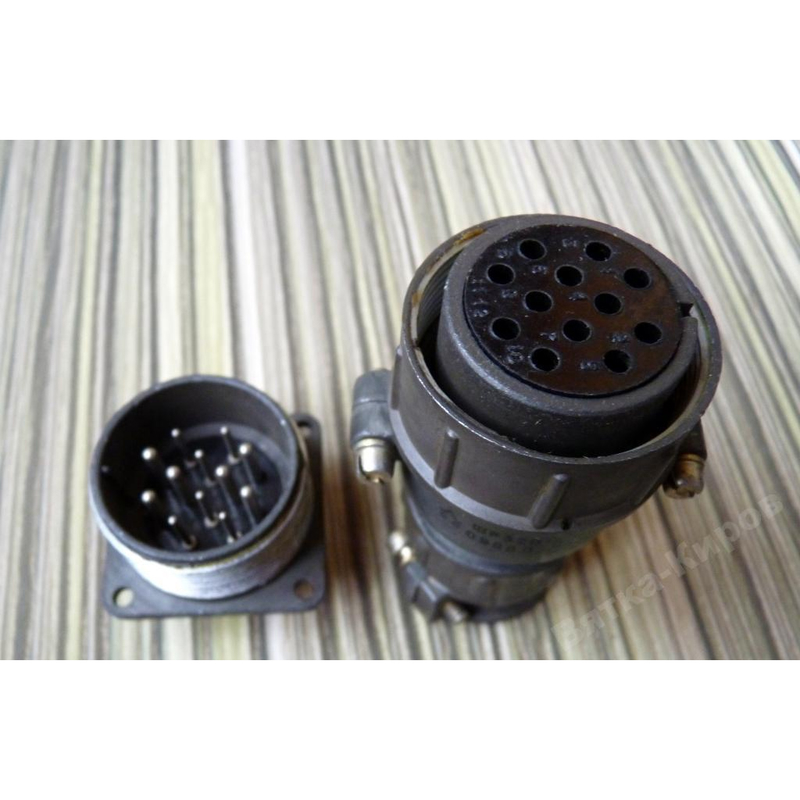

Розетка ориентирована на установку в составе серии ШР32. При подборе ответной части необходимо учитывать соответствие по количеству контактов, их диаметру и схеме расположения. Монтаж выполняется на неэкранированный кабель, что упрощает подготовку проводников и сокращает время сборки.

Климатические условия

Климатическое исполнение УХЛ определяет возможность эксплуатации в умеренном и холодном климате. Изделие сохраняет работоспособность при отрицательных температурах, характерных для данных климатических зон. При размещении вне помещений обязательным условием является защита от прямого воздействия атмосферных осадков и пыли, которую организует потребитель на этапе проектирования оборудования.

Электрические параметры в работе

Максимальное амплитудное напряжение 850 В позволяет применять разъём в цепях с повышенными уровнями сигналов и питающих напряжений. Частотный предел 3 МГц достаточен для большинства задач радиотехнической аппаратуры среднего диапазона, исключая высокочастотные тракты, где требуются специализированные коаксиальные или иные типы соединителей.

Сопротивление изоляции на уровне не менее 5000 МОм подтверждает качество применённых диэлектрических материалов и снижает риск утечек между соседними контактами даже при длительной эксплуатации в условиях повышенной влажности и перепадов температур, при условии соблюдения требований по защите от внешних воздействий.

Технический контроль

Изделие прошло приёмочный контроль ОТК в 2024 году, что подтверждает соответствие параметров заявленным характеристикам на момент выпуска. Ресурсные показатели — 500 циклов сочленения и 1000 часов наработки — указывают на достаточную механическую и электрическую долговечность для стационарно устанавливаемого оборудования с умеренной периодичностью обслуживания.
