Назначение и область применения

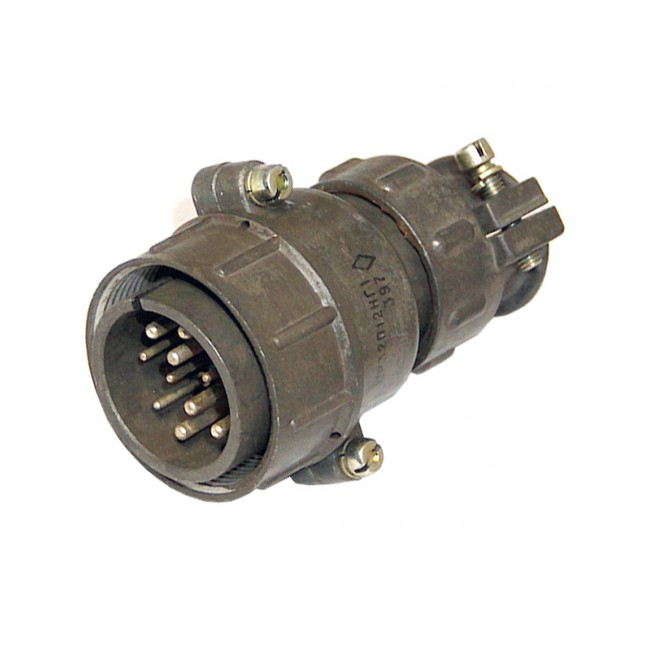

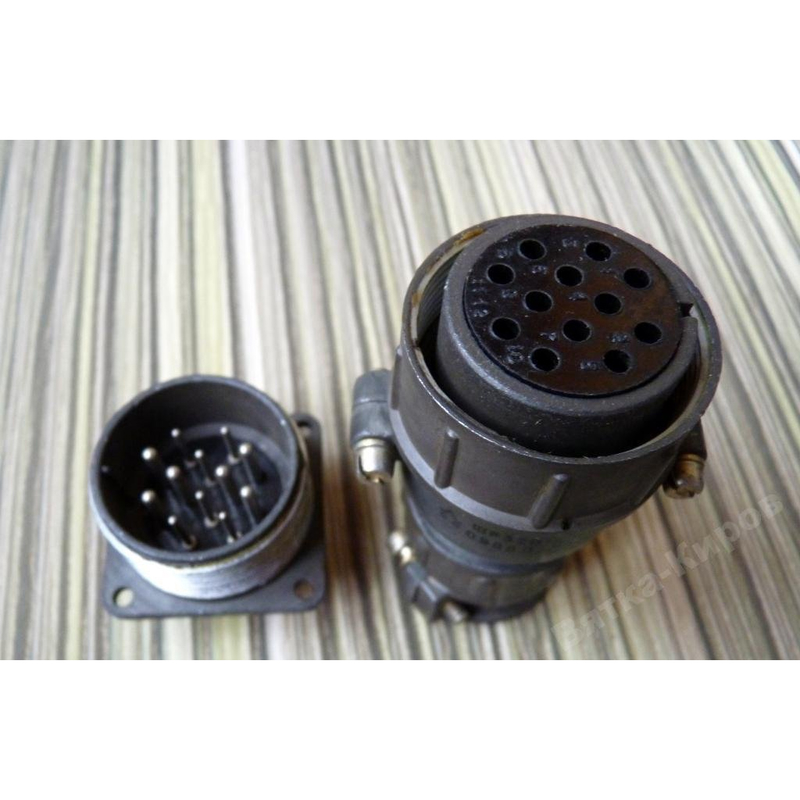

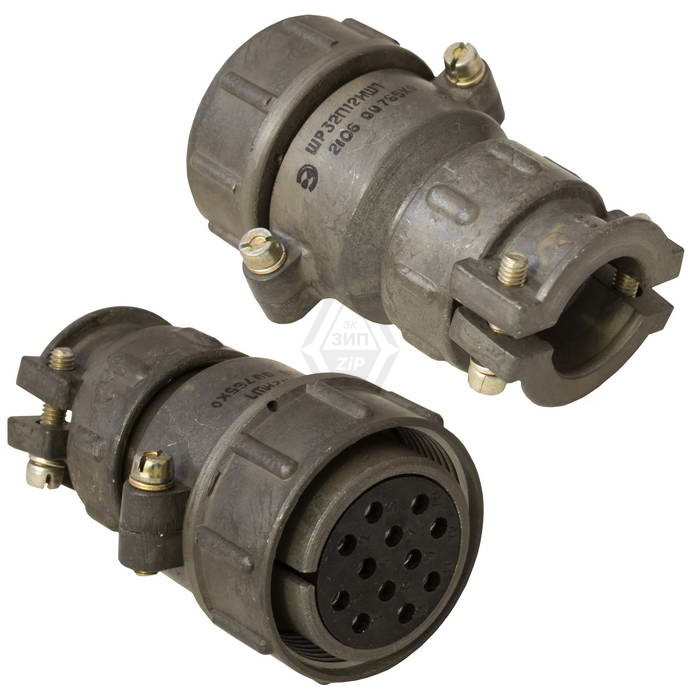

Кабельная вилка ШР32П12НШ1 (артикул 9942) представляет собой цилиндрический низкочастотный соединитель серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на эксплуатацию в диапазоне частот до 3 МГц при рабочем напряжении до 850 В. Соединитель востребован в составе промышленного оборудования, контрольно-измерительной аппаратуры, стендового оснащения и электротехнических установок, где требуется надёжное разъёмное соединение кабельных линий.

Изделие адаптировано для работы в сложных условиях: сохраняет функциональность при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², выдерживает одиночные механические удары с ускорением до 5000 м/с² и многократные удары с ускорением до 350 м/с². Температурный диапазон эксплуатации охватывает значения от −60 °C до +60 °C, что позволяет применять соединитель как в неотапливаемых помещениях, так и в условиях умеренного нагрева оборудования. Допустимо использование при пониженном атмосферном давлении до 1,3×10⁻⁴ Па.

Конструктивные особенности

Соединитель выполнен в негерметичном исполнении. Корпусные детали изготовлены из алюминиевого сплава, что обеспечивает сочетание механической прочности и умеренной массы. Кабельная часть имеет прямое конструктивное исполнение с патрубком. Концевая гайка предусмотрена для неэкранированного кабеля. Проходной диаметр розетки составляет 36 мм.

Вилка оснащена двенадцатью контактами, распределёнными по двум типоразмерам:

• шесть контактов диаметром 1,5 мм с допустимой рабочей токовой нагрузкой до 10 А на каждый контакт;
• шесть контактов диаметром 2,5 мм с допустимой рабочей токовой нагрузкой до 25 А на каждый контакт.

Метод монтажа проводников — пайка. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Максимальная суммарная токовая нагрузка соединителя достигает 210 А. Конструкция рассчитана на 500 циклов сочленений-расчленений при минимальной наработке 1000 часов и сроке сохраняемости 15 лет.

Расшифровка условного обозначения

Маркировка ШР32П12НШ1 содержит полную информацию о конструктивном исполнении изделия:

• ШР — штепсельный разъём негерметичный;
• 32 — условный размер корпуса;
• П — прямое конструктивное исполнение кабельной части с патрубком;
• 12 — количество контактов;
• Н — вид концевой гайки для неэкранированного кабеля;
• Ш — вид соединителя в кабельной части: розетка (гнездо);
• 1 — обозначение сочетания контактов.

Рекомендации по применению

При монтаже ШР32П12НШ1 следует учитывать токовые нагрузки по каждой контактной группе отдельно. Контакты диаметром 1,5 мм ориентированы на цепи с токами до 10 А, тогда как контакты диаметром 2,5 мм допускают подключение потребителей с токами до 25 А. Пайка проводников должна выполняться с соблюдением температурных режимов, исключающих перегрев изоляторов и деформацию корпусных элементов из алюминиевого сплава.

Соединитель предназначен для стационарного и подвижного применения в составе кабельных сборок. Благодаря расширенному температурному диапазону и устойчивости к вибрационным и ударным нагрузкам изделие подходит для оснащения измерительных комплексов, испытательных стендов и промышленных установок, работающих в условиях переменных механических воздействий. Количество циклов сочленения-расчленения (500) и наработка (1000 часов) подтверждают пригодность соединителя для многократного использования в составе обслуживаемого оборудования.
