ШР32П12НШ1 — это кабельная розетка серии ШР, предназначенная для соединения в электрических цепях переменного и постоянного тока.

Основные характеристики

Розетка имеет 12 контактов: 6 диаметром 1,5 мм (ток до 20 А) и 6 диаметром 2,5 мм (ток до 35 А). Максимальное рабочее напряжение — 850 В, сопротивление контактов не превышает 2,5 мОм для 1,5 мм и 1 мОм для 2,5 мм.

Конструкция

Это негерметичный соединитель с прямым патрубком (П) и гайкой (Н) для неэкранированного кабеля, условный размер корпуса — 32. Габариты составляют около 73×52×41 мм, масса — до 117 г. Проходной диаметр — 36 мм.

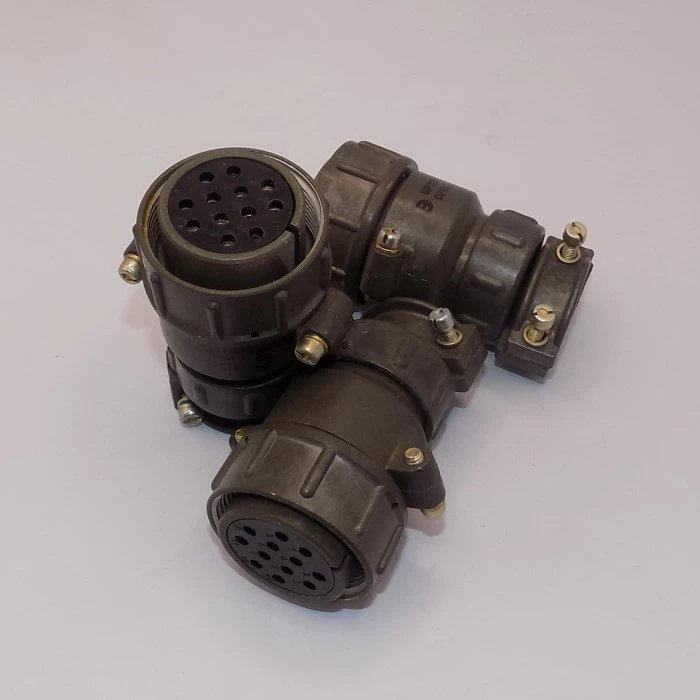

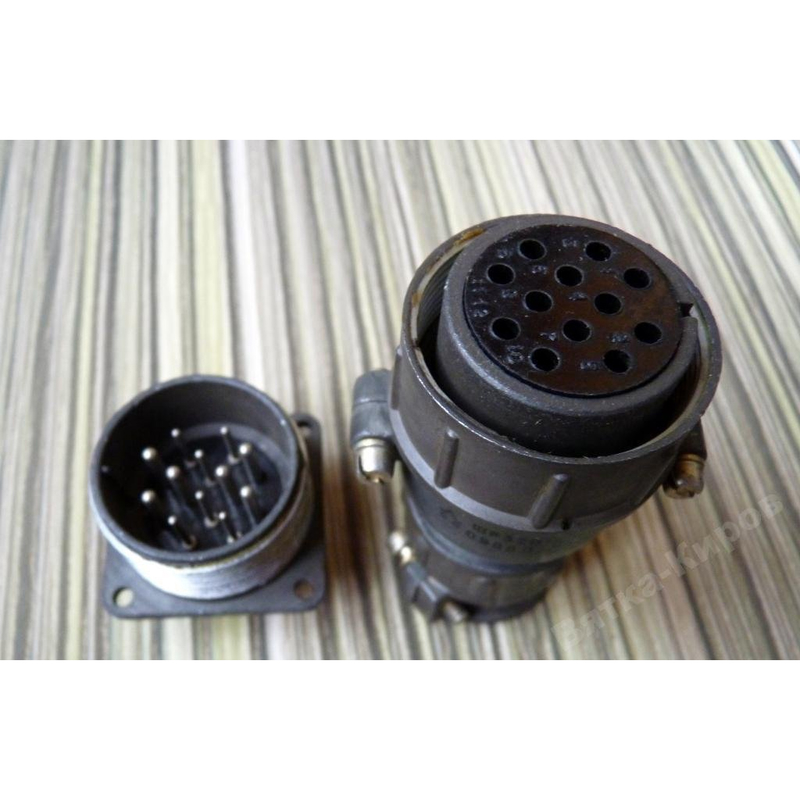

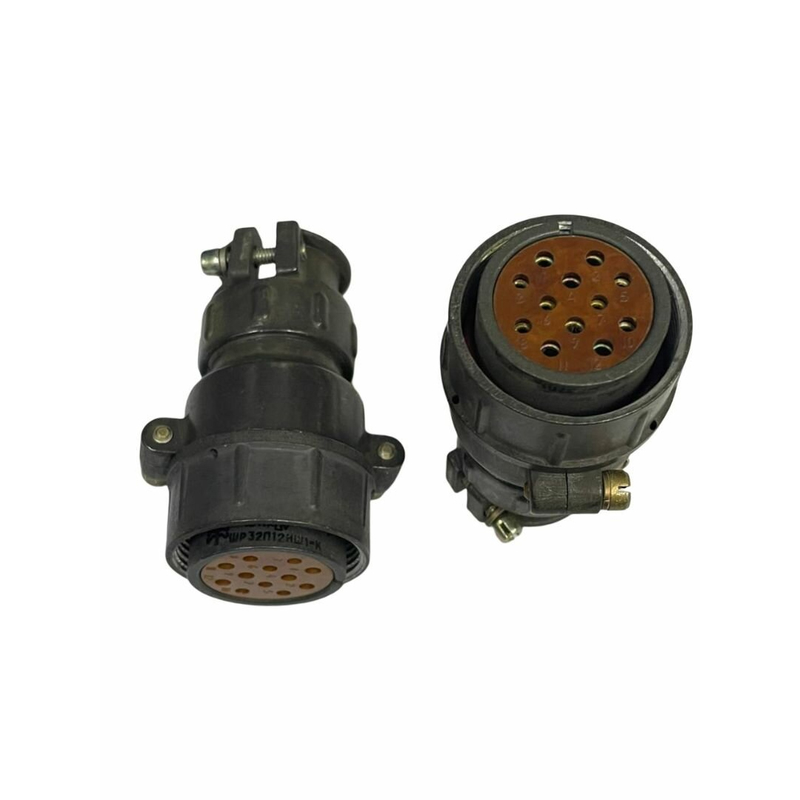

На фото показан вид розетки с кабельным вводом и муфтой для соединения.

Условия эксплуатации

Соединитель рассчитан на 500 сочленений-расчленений, наработку не менее 1000 часов, вибрацию до 5000 Гц с ускорением 30 g. Климатическое исполнение — УХЛ, сопротивление изоляции — не менее 5000 МОм.

Расшифровка обозначения

ШР — тип; 32 — размер корпуса; П — прямой патрубок; 12 — число контактов; НШ1 — гайка для неэкранированного кабеля, вариант «1».
