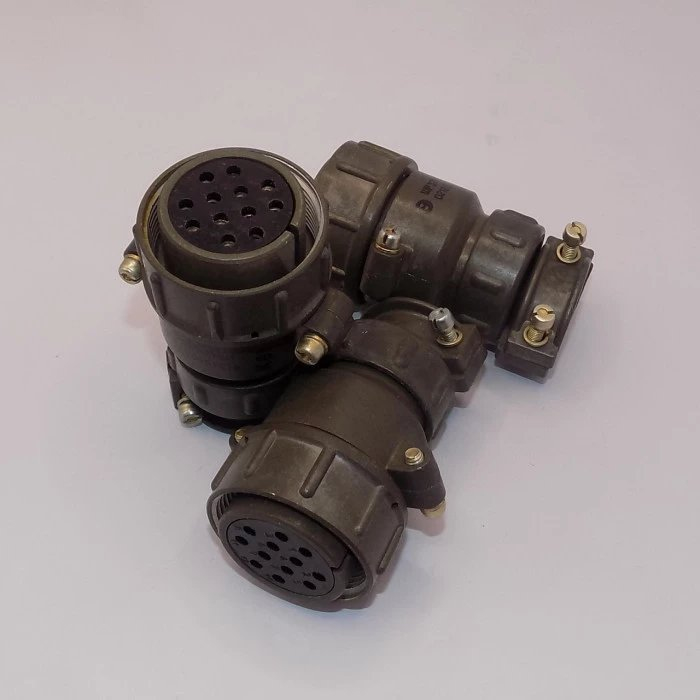

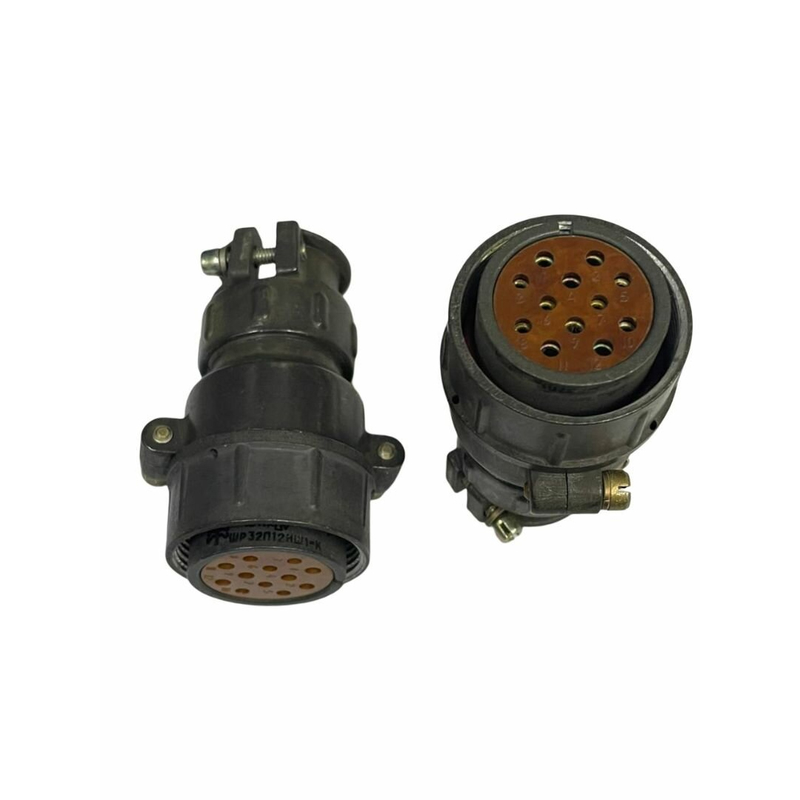

ШР32П12НШ1 — это 12‑контактная негерметичная кабельная розетка из серии цилиндрических разъёмов ШР, предназначенная для соединения проводов и кабелей в слаботочных и силовых цепях постоянного и переменного тока.

Назначение и применение

Разъём используется для соединения и разъединения электрических цепей в электро‑ и радиоаппаратуре, коммутационных ящиках, блоках и приборах. Чаще всего применяется в стационарных и мобильных установках с неэкранированным кабелем, где требуется надёжный, многократно разъединяемый контакт.

Конструкция и тип корпуса

Розетка выполнена в металлическом корпусе с прямым патрубком и рассчитана на монтаж в кабельную часть соединения. Для крепления кабеля используется накидная гайка и скоба, что обеспечивает фиксацию и защиту проводов от обрывов и перегибов.

Контакты и электрические параметры

У разъёма 12 контактов: 6 диаметром 1,5 мм и 6 диаметром 2,5 мм.
Ориентировочно:

• для контактов 1,5 мм допустимый ток порядка 10–20 А,

• для контактов 2,5 мм — около 25–35 А,
  в зависимости от конкретного исполнения и условий эксплуатации.
  Максимальное рабочее напряжение может достигать около 850 В постоянного или переменного тока (амплитудное значение), при частоте до нескольких мегагерц.

Ответная часть и взаимозаменяемость

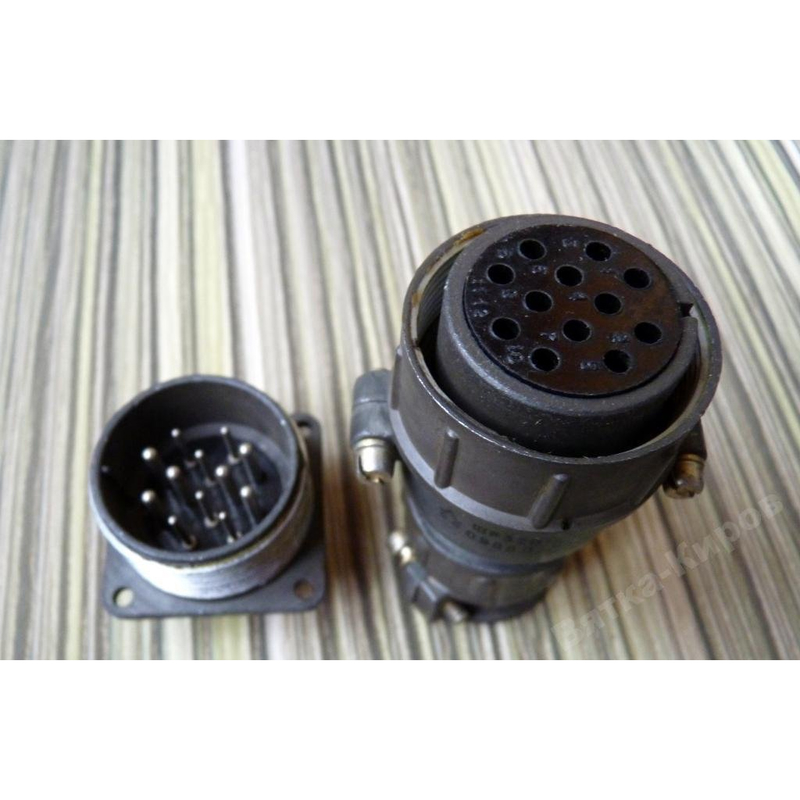

Ответной частью для розетки ШР32П12НШ1 служит обычно блочная вилка ШР32П12ЭШ1 (или аналогичная вилка той же серии). Соединение фиксируется накидной гайкой, а «ключ» (проточка/выступ) на кабельной и блочной частях предотвращает ошибочное подключение и обеспечивает правильную ориентацию контактов.

Краткое расшифрование обозначения

• ШР — тип соединителя (цилиндрический разъём серии ШР).

• 32 — условный размер корпуса.

• П — конструктив с прямым патрубком (для кабельной части).

• 12 — количество контактов.

• Н — вид гайки патрубка для неэкранированного кабеля.
