ШР32П12НШ1 — это кабельная розетка серии ШР, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока.

Основные характеристики

Розетка имеет 12 контактов (6 диаметром 1,5 мм и 6 диаметром 2,5 мм), рабочее напряжение до 850 В и максимальную токовую нагрузку 20–35 А на контакт (рабочий ток — 10–25 А).
Она рассчитана на частоты до 3 МГц, диапазон температур от -60 до +60 °C, обеспечивает сопротивление изоляции не менее 5000 МОм и выдерживает до 500 циклов соединений.
Габариты составляют примерно 73×52×41 мм, проходной диаметр — 36 мм.

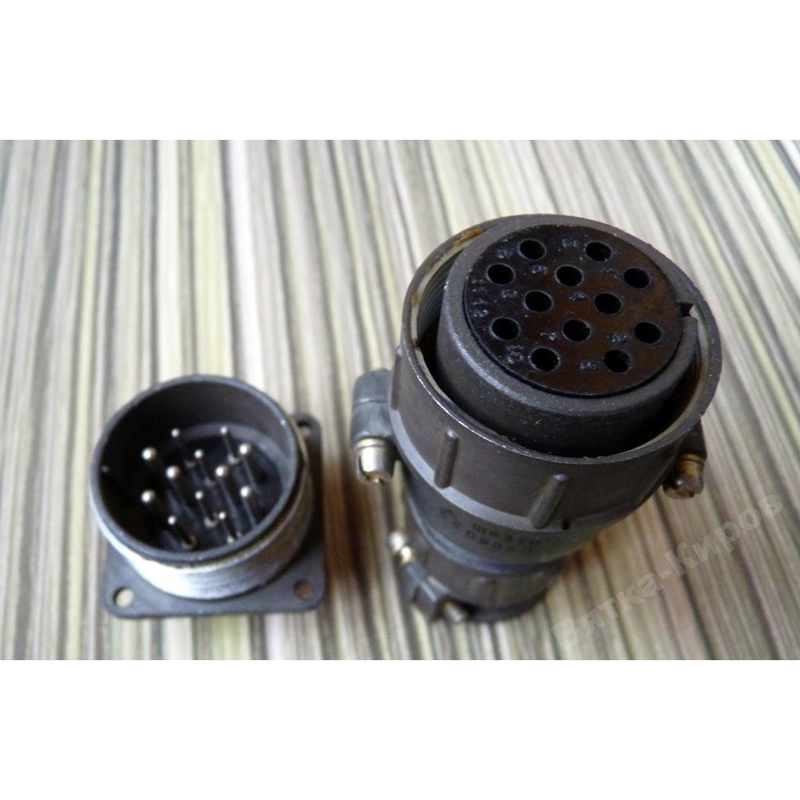

Эта розетка показана на фото: черный цилиндрический корпус с кабельным вводом и 12-контактным соединением.

Расшифровка обозначения

ШР — тип цилиндрического соединителя нормальных габаритов с резьбовым соединением.
32 — условный размер корпуса, П — прямой патрубок для кабельной части, 12 — число контактов, Н — гайка для неэкранированного кабеля, Ш — розетка, 1 — вариант расположения контактов.

Применение

Используется в промышленных системах для слаботочных цепей, включая приборостроение и электронику, где требуется прочное кабельное подключение без экранирования.
