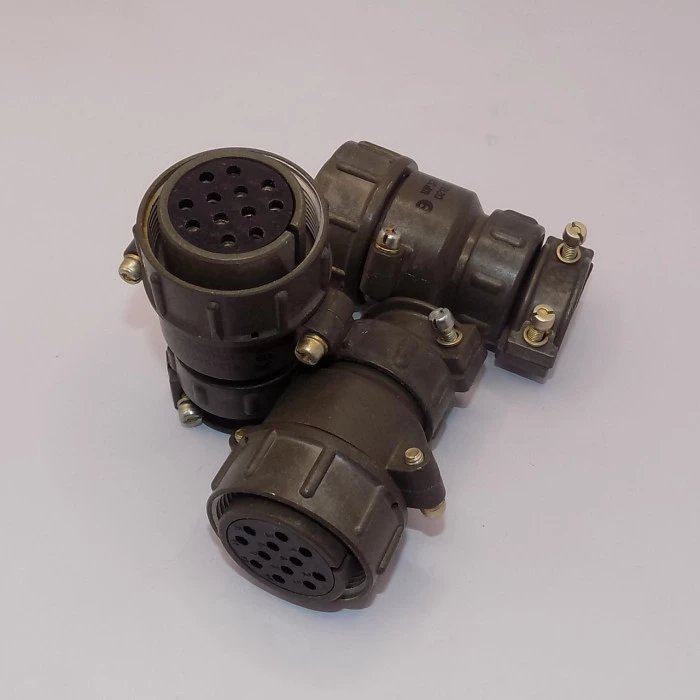

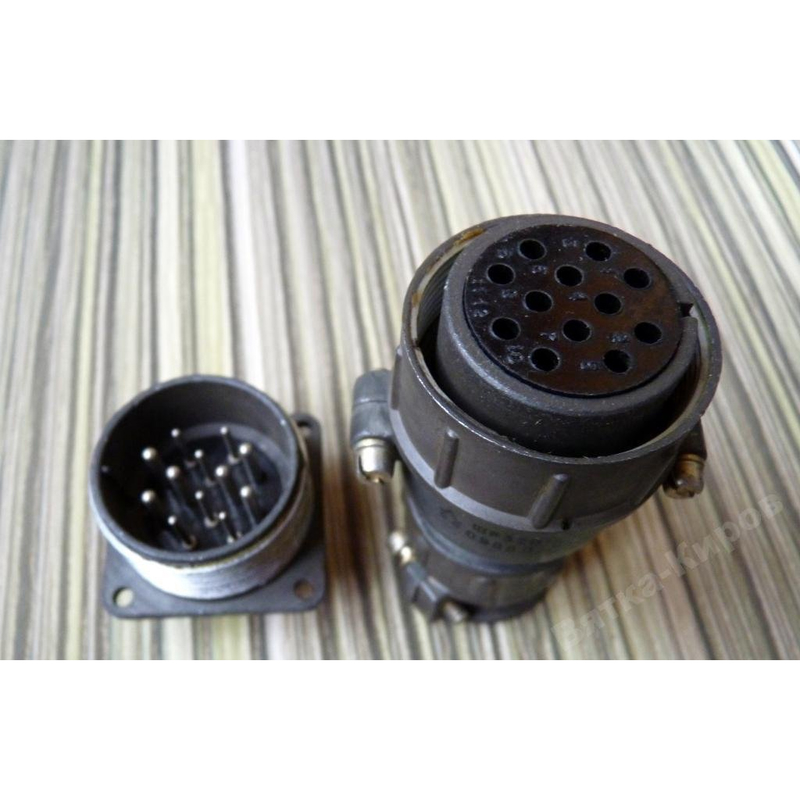

ШР32П12НШ1 — это кабельная розетка серии ШР, предназначенная для соединения в слаботочных цепях. Она имеет 12 контактов: 6 диаметром 1,5 мм и 6 диаметром 2,5 мм, с прямым патрубком для неэкранированного кабеля.

Основные характеристики

Розетка негерметичная, с условным размером корпуса 32 и проходным диаметром 36 мм. Габаритные размеры составляют 73×52×41 мм, сопротивление изоляции — не менее 5000 МОм, а максимальное рабочее напряжение — до 850 В.

Токовая нагрузка: до 10–20 А на контакты 1,5 мм и до 25 А на контакты 2,5 мм. Диапазон рабочих температур — от -60 до +60 °С, количество сочленений-расчленений — не менее 500, наработка — от 1000 до 5000 часов.

Конструкция и применение

Разъём предназначен для цепей постоянного и переменного тока (до 3000 кГц), с покрытием контактов серебром или никелем. Вибрационная стойкость — 1–5000 Гц при ускорении до 30 g, используется в промышленных системах для надёжного соединения кабелей.

Эта розетка часто применяется в электронике и приборостроении благодаря высокой надёжности и простоте монтажа.
