Назначение и область применения

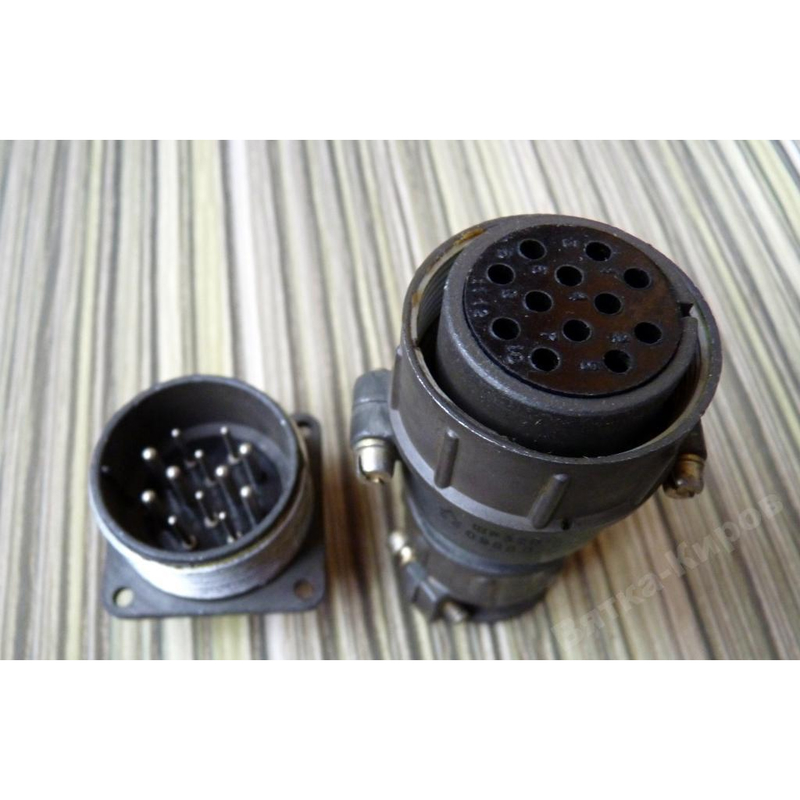

Кабельная розетка ШР32П12НШ1 (артикул 9945) относится к серии соединителей ШР32 и предназначена для негерметичных разъёмных соединений в электрических цепях переменного и постоянного тока. Устройство рассчитано на работу при частоте до 3 МГц и подходит для объёмного монтажа в условиях климатического исполнения УХЛ. Розетка обеспечивает надёжную коммутацию в составе электротехнического оборудования, контрольно-измерительной аппаратуры, промышленных установок и других систем, где требуется разборное контактное соединение с резьбовой фиксацией.

Конструкция предусматривает прямой патрубок и гайку для неэкранированного кабеля, что упрощает монтаж и обслуживание линии. Сочленение с ответной частью — резьбовое, поляризация одношпоночная, исключающая неправильную установку. Розетка ориентирована на стационарное и подвижное применение в составе электрических трактов с умеренными механическими нагрузками.

Подтверждённые особенности и технические параметры

Розетка ШР32П12НШ1 оснащена двенадцатью контактами, распределёнными по двум типоразмерам. Комбинированная контактная группа обеспечивает гибкость при разводке цепей с различными токовыми требованиями и сечениями проводников.

Электрические характеристики

• Количество контактов: 12 (6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм).
• Рабочее напряжение: до 850 В.
• Максимальная токовая нагрузка на контакт: 20 А для контактов 1,5 мм и 35 А для контактов 2,5 мм.
• Рабочий ток на контакт: до 10 А или до 25 А соответственно.
• Сечение присоединяемого провода: до 1,93 мм² для контактов 1,5 мм и до 3 мм² для контактов 2,5 мм.
• Сопротивление контакта: не более 0,0025 Ом (1,5 мм) и не более 0,001 Ом (2,5 мм).
• Сопротивление изоляции: не менее 5000 МОм.

Конструктивные параметры

• Проходной диаметр: 36 мм.
• Масса: около 117 г.
• Материал контактов: серебро или никель.
• Тип патрубка: прямой.
• Тип крепления кабеля: гайка для неэкранированного кабеля.

Эксплуатационные показатели

• Устойчивость к вибрации: до 5000 Гц с ускорением 300 м/с².
• Наработка: не менее 1000 часов.
• Количество соединений: до 500 циклов.

Расшифровка обозначения и применение

Маркировка ШР32П12НШ1 содержит полную информацию о конструктивном исполнении изделия. Элементы обозначения расшифровываются следующим образом: ШР — тип соединителя (негерметичный штепсельный), 32 — условный размер корпуса, П — прямой патрубок, 12 — количество контактов, Н — гайка для неэкранированного кабеля, Ш — модификация, 1 — вариант исполнения. Такая структура позволяет точно идентифицировать розетку при подборе ответной части и комплектующих в рамках серии ШР32.

Изделие применяется в цепях переменного и постоянного тока, где требуется стабильное контактное соединение с возможностью многократного размыкания. Резьбовое сочленение обеспечивает защиту от самопроизвольного рассоединения при вибрационных воздействиях. Наличие двух групп контактов разного диаметра допускает одновременную коммутацию силовых и сигнальных линий в пределах одного соединителя, что расширяет функциональные возможности розетки при компоновке многопроводных жгутов.

Кабельная розетка ШР32П12НШ1 подходит для объёмного монтажа и может использоваться в электрощитах, распределительных устройствах, блоках питания и промышленной автоматике. Технический чертёж с габаритными и присоединительными размерами позволяет выполнить корректную установку и согласование с ответными вилками серии ШР32.
