Назначение и область применения

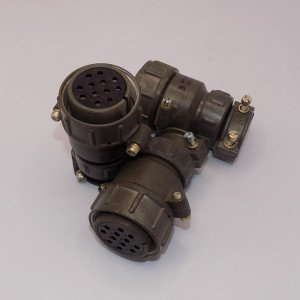

Кабельная розетка ШР32П12НШ1 представляет собой 12-контактный негерметичный штепсельный разъем, предназначенный для соединения и разъединения проводов, кабелей, узлов и блоков в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется в электро- и радиоаппаратуре промышленного и общего назначения, где требуется надежное разъемное соединение с возможностью многократного переподключения.

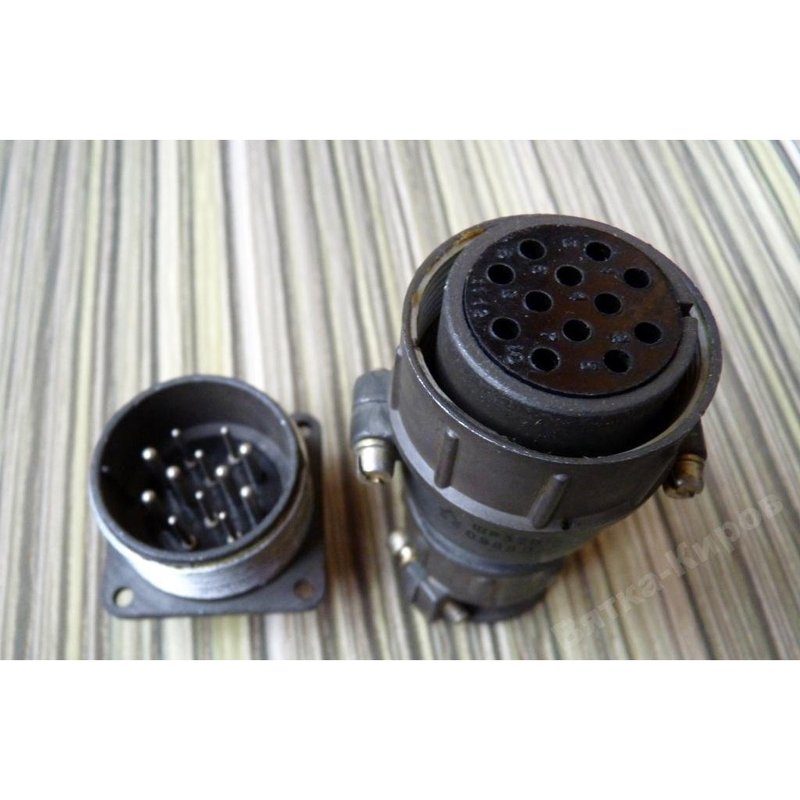

Разъем имеет прямой патрубок и ориентирован на работу с неэкранированным кабелем. Условный размер корпуса составляет 32, что определяет габаритную совместимость с ответными частями серии ШР соответствующего типоразмера. Розетка используется в составе парного соединения вместе с вилкой — обе части могут быть как приборными, так и кабельными, что обеспечивает гибкость при компоновке аппаратуры.

Подтвержденные технические особенности

Конструкция розетки ШР32П12НШ1 обеспечивает стабильные электрические параметры в широком диапазоне условий эксплуатации. Основные характеристики изделия включают:

• Рабочее напряжение — до 850 В (амплитудное значение).
• Максимальная токовая нагрузка на одиночный контакт — до 20 А при диаметре контактов 1,5 мм и до 35 А при диаметре контактов 2,5 мм.
• Общая токовая нагрузка на соединитель — до 210 А.
• Температурный диапазон эксплуатации — от минус 60 до плюс 110 градусов Цельсия.
• Количество контактов — 12.
• Материал корпуса — алюминиевый сплав.
• Покрытие контактов — серебро.
• Проходной диаметр — 36 мм.
• Габаритная длина — 74,7 мм.
• Диаметр корпуса D1 — 53,1 мм, резьба D2 — М36 на 1,5.

Изделие соответствует требованиям по надежности: гарантийный срок хранения составляет 15 лет, минимальная наработка — 1000 часов в нормальных условиях эксплуатации. Разъем рассчитан на 500 циклов соединений и разъединений, что подтверждает его пригодность для обслуживаемого оборудования с регулярным переподключением.

Расшифровка обозначения и конструктивные особенности

Обозначение ШР32П12НШ1 содержит полную информацию о конструктивном исполнении разъема. Каждый символ маркировки имеет определенное значение:

• ШР — тип разъема (штепсельный разъем);
• 32 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком;
• 12 — количество контактов;
• Н — предназначен для неэкранированного кабеля;
• Ш — розетка (ответная часть — вилка);
• 1 — обозначение сочетания контактов.

Такая детализация маркировки позволяет однозначно идентифицировать изделие при подборе ответных частей и заказе запасных элементов. Прямой патрубок упрощает монтаж кабеля и снижает требования к свободному пространству в месте установки.

Монтаж и совместимость

Розетка ШР32П12НШ1 монтируется на кабель с использованием стандартных методов разделки и заделки проводников. Проходной диаметр 36 мм определяет максимальный внешний диаметр применяемого кабеля. Резьбовое соединение М36 на 1,5 обеспечивает фиксацию с ответной частью разъема.

Изделие совместимо с ответными вилками серии ШР того же условного размера корпуса и с тем же сочетанием контактов. При комплектации парных соединителей необходимо учитывать соответствие вилки и розетки по количеству контактов и типу кабеля.

Корпус из алюминиевого сплава обеспечивает механическую прочность при умеренной массе, а серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость. Негерметичное исполнение предполагает установку внутри приборных корпусов или в помещениях с контролируемыми условиями среды.

Разъем поставляется как отдельное изделие, готовое к монтажу. Принадлежности для разделки кабеля и инструмент в комплект не входят. Изделие пригодно для длительного хранения без потери эксплуатационных свойств благодаря заявленному производителем сроку сохраняемости.
