Назначение разъёма ШР32П12НШ1

ШР32П12НШ1 — это цилиндрический низкочастотный кабельный разъём‑розетка серии ШР производства предприятия «Элекон». Изделие предназначено для электрического соединения и разъединения цепей между кабелями, проводами, блоками и узлами электро‑ и радиоаппаратуры. Разъём применяется в цепях постоянного и переменного тока и относится к категории низкочастотных соединителей, работающих в диапазоне частот до примерно 3 МГц.

Розетка востребована там, где требуется надёжная коммутация нескольких независимых линий в одном корпусе: в блоках питания, пультах управления, измерительных и радиотехнических устройствах, а также в составе кабельных сборок. Допускается как установка внутри аппаратуры, так и наружный монтаж, однако в последнем случае требуется дополнительная защита от влаги и пыли.

Подтверждённые технические характеристики

Основные электрические параметры изделия определяются числом и типом контактов, а также допустимыми токами и напряжениями в цепи.

• Рабочее напряжение цепи — постоянный и переменный ток с амплитудным напряжением до 850 В.
• Частотный диапазон — до примерно 3 МГц.
• Общее число электрических контактов — 12.
• Из них 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
• Допустимый рабочий ток на контакт — до примерно 10 А для контактов диаметром 1,5 мм.
• Допустимый рабочий ток на контакт — до примерно 25 А для контактов диаметром 2,5 мм.
• Переходное сопротивление контакта — не более нескольких миллиом на отдельный контакт.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Такое сочетание контактов разного диаметра позволяет в одном разъёме коммутировать как силовые, так и сигнальные линии, что делает изделие удобным для комплексных кабельных соединений.

Конструкция и исполнение

Маркировка и тип корпуса

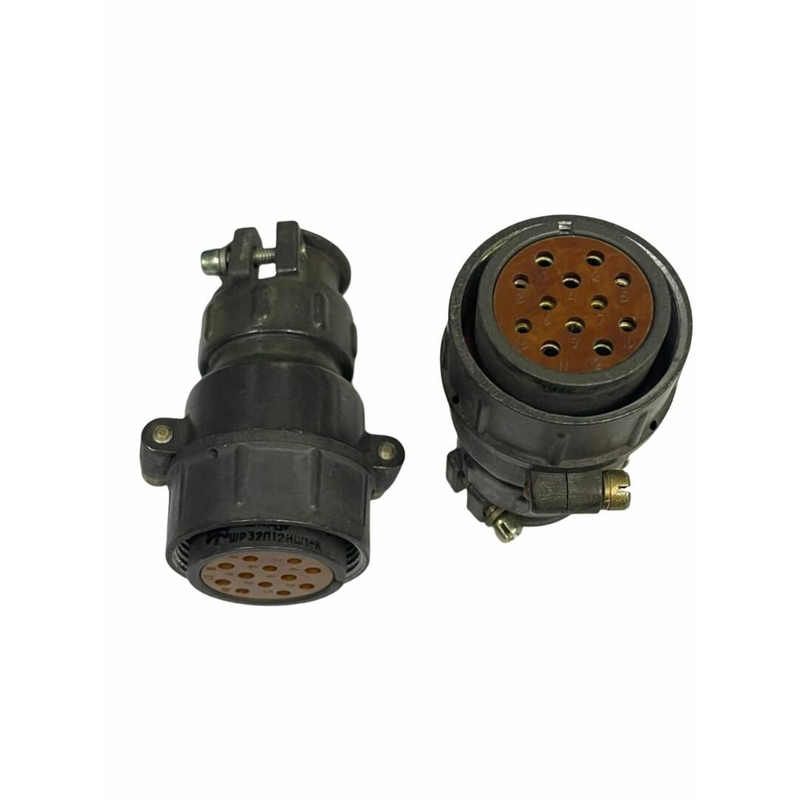

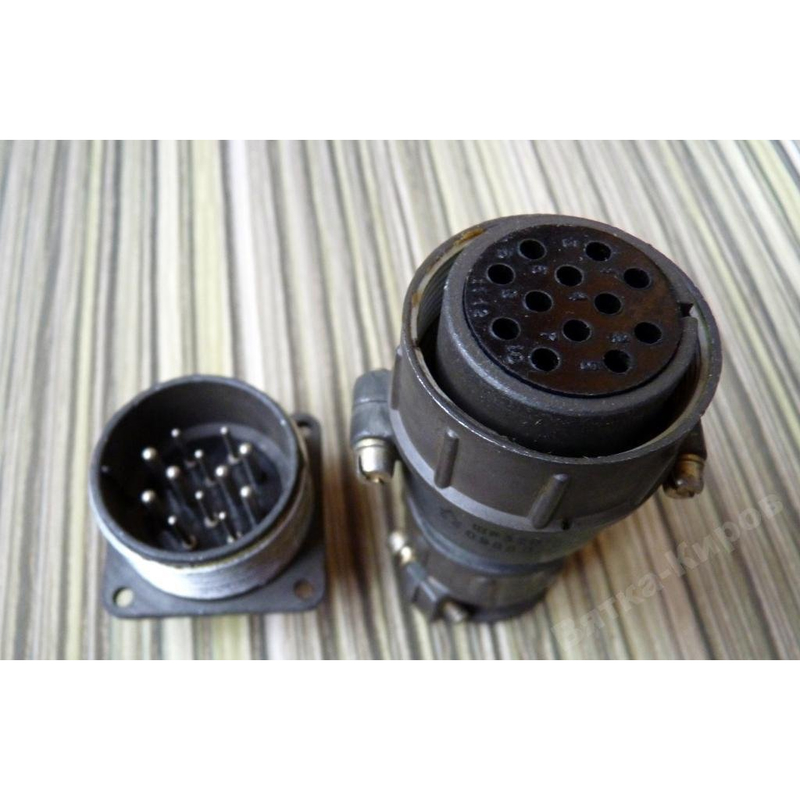

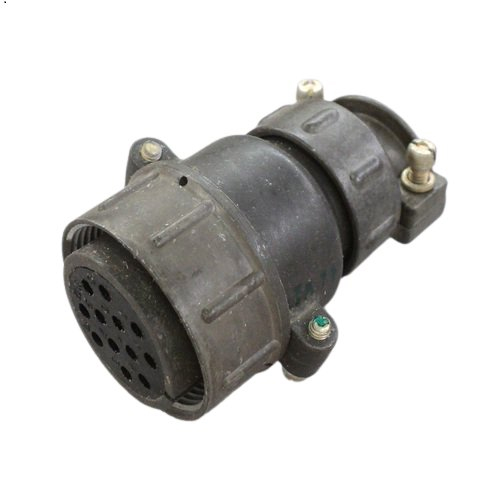

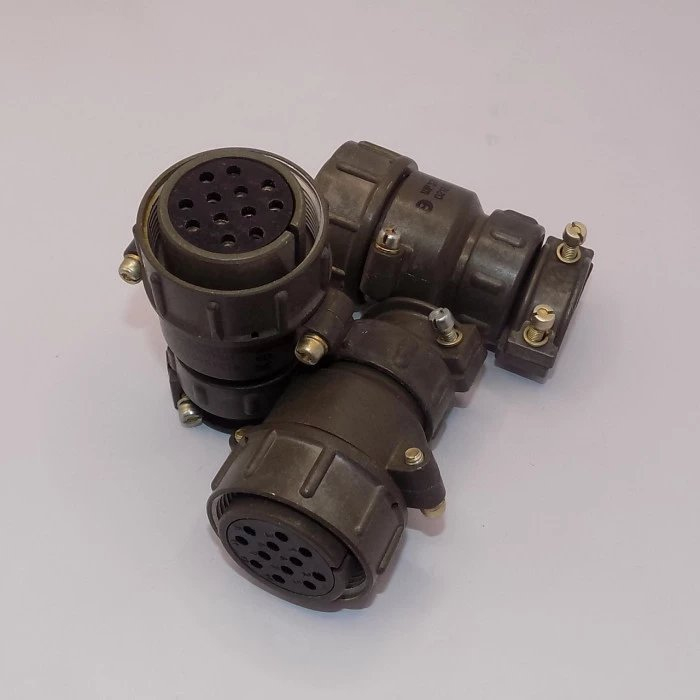

Розетка выполнена в кабельном исполнении с прямым патрубком, что отражено в маркировке буквой «П». Исполнение рассчитано на неэкранированный кабель, о чём говорит обозначение «Н» в наименовании. Корпус изготовлен из диэлектрика, в частности карболита, который обеспечивает механическую прочность и электрическую изоляцию токоведущих частей. Масса изделия составляет порядка 115–120 г.

Ресурс и эксплуатация

Разъём рассчитан на несколько сотен циклов соединения и разъединения — ориентировочно около 500. Гарантийная наработка и срок хранения зависят от температурных условий эксплуатации и нормируются в технических условиях: например, порядка 1000 часов при высокой температуре и десятков тысяч часов при более низких температурах.

Применение и условия использования

Изделие применяется для подключения кабелей и проводов к блокам и узлам аппаратуры, а также для организации разъёмных соединений между отдельными устройствами. Благодаря комбинированному набору контактов разъём подходит для цепей с разными токами и уровнями напряжения в пределах до 850 В. При наружном монтаже необходимо предусмотреть дополнительную защиту от влаги и пыли, так как штатное исполнение такой защиты не предусматривает.

Артикул изделия — 80024, категория — ШР32, производитель — «Элекон».
