Назначение соединителя ШР32П12НШ1

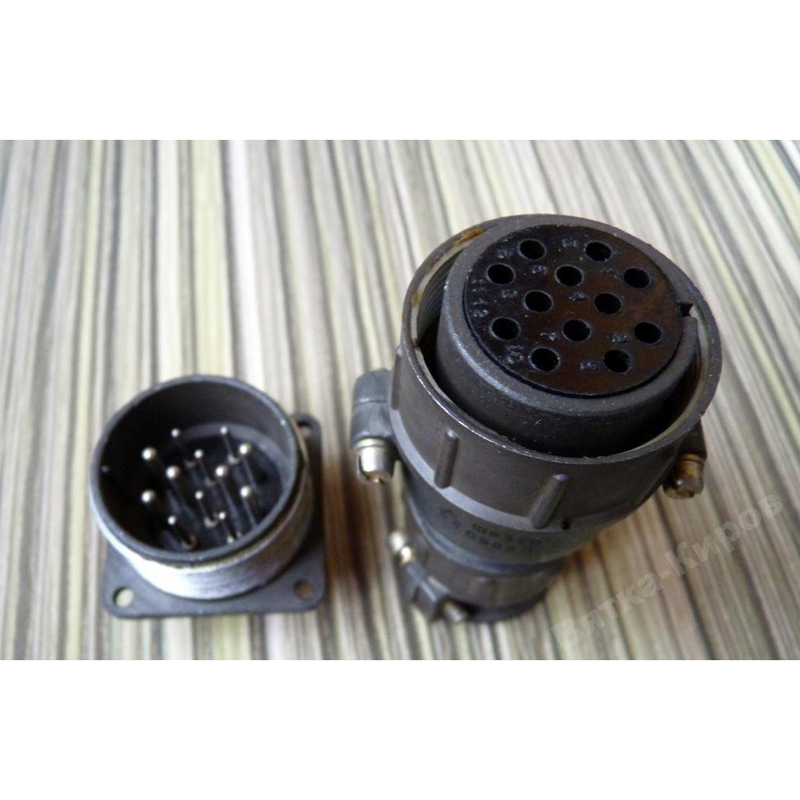

ШР32П12НШ1 — цилиндрический низкочастотный штепсельный разъём‑розетка серии ШР, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с рабочим диапазоном частот до 3 МГц. Изделие применяется в электро‑ и радиоаппаратуре для коммутации проводов, кабелей, узлов и блоков, обеспечивая надёжную передачу электрического сигнала и питания между отдельными частями устройства.

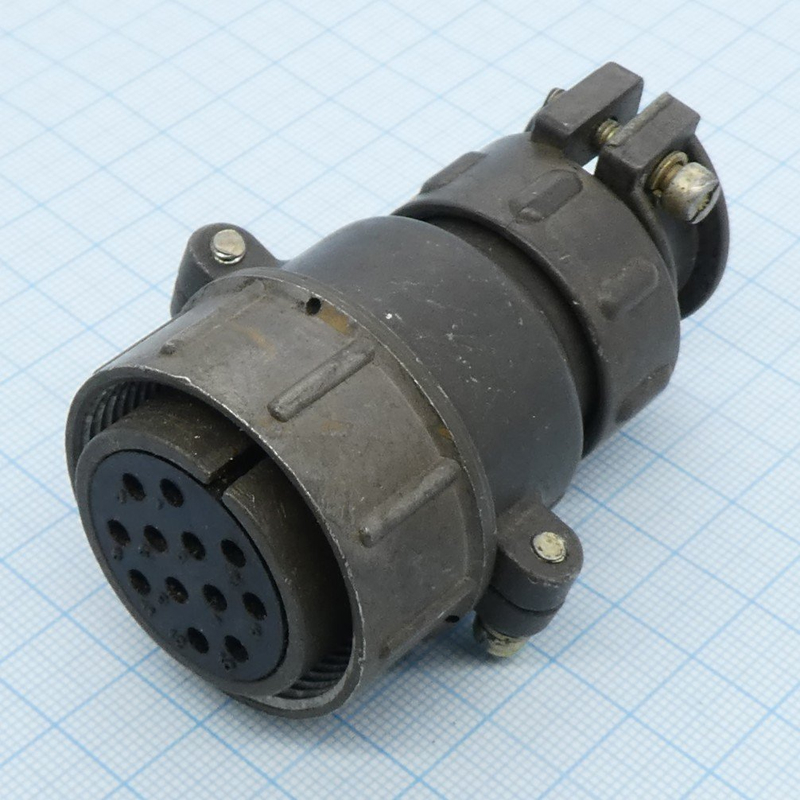

Данная модификация представляет собой кабельную розетку с прямым патрубком, рассчитанную на подключение неэкранированного кабеля. Разъём используется в цепях с напряжением до 850 В (амплитудное значение) и относится к соединителям негерметичного исполнения, поэтому эксплуатируется в отапливаемых или закрытых помещениях, где отсутствуют экстремальные воздействия внешней среды. Соединители серии ШР, включая эту модель, предназначены для работы в условиях умеренного и холодного климата, что соответствует исполнению УХЛ.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР32П12НШ1 построена по стандартной для серии схеме и несёт полную информацию о типе и параметрах изделия:

• ШР — тип соединителя: цилиндрический штепсельный низкочастотный.
• 32 — условный размер корпуса.
• П — конструктивное исполнение кабельной части: прямой патрубок.
• 12 — количество контактов в соединителе.
• Н — вид гайки патрубка, предназначенной для неэкранированного кабеля.

Розетка имеет негерметичную конструкцию, при этом приборная часть соединителей серии может выпускаться без патрубка либо с прямым или угловым патрубком, а кабельная часть — с прямым или угловым патрубком, в том числе под плоские кабели и провода. В данном исполнении реализован прямой патрубок кабельной части под неэкранированный кабель.

Контактная система и электрические параметры

Соединитель оснащён двенадцатью контактами двух типоразмеров, что позволяет коммутировать цепи с разной токовой нагрузкой в рамках одного разъёма:

• 6 контактов диаметром 1,5 мм — максимальная токовая нагрузка до 20 А на контакт.
• 6 контактов диаметром 2,5 мм — максимальная токовая нагрузка до 35 А на контакт.

Суммарная нагрузка на соединитель достигает примерно 210 А. Переходное сопротивление контакта нормируется на уровне не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что обеспечивает надёжную развязку цепей и безопасность эксплуатации.

Ресурс, условия эксплуатации и применение

Разъединитель рассчитан на не менее чем 500 циклов сочленения‑расчленения. Минимальная наработка составляет порядка 1000 часов, а срок сохраняемости достигает 15 лет. Такие показатели делают соединитель пригодным для аппаратуры, требующей периодического подключения и отключения блоков без потери качества контакта.

Благодаря негерметичному исполнению ШР32П12НШ1 применяется в отапливаемых или закрытых помещениях, в составе электро‑ и радиоаппаратуры, где рабочие условия соответствуют умеренному и холодному климату (исполнение УХЛ). Типовые сферы использования — соединение блоков и узлов, подключение кабельных сборок к приборным частям, коммутация цепей питания и сигнальных линий с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Изделие относится к категории ШР32 и поставляется под артикулом 9944. Комплектация, страна производства, гарантийные условия и наличие сертификатов в предоставленных данных не указаны.
