Назначение и область применения

ШР32П12НШ1 представляет собой кабельную розетку низкочастотного цилиндрического соединителя, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Изделие применяется для соединения и разъединения проводов, кабелей, узлов и блоков в электронной и радиотехнической аппаратуре.

Соединитель рассчитан на эксплуатацию в условиях умеренного климата и соответствует климатическому исполнению УХЛ. Конструкция допускает как внутреннее, так и наружное применение при условии обеспечения защиты от прямого воздействия пыли и атмосферной влаги. Благодаря продуманной механике сочленения исключается вероятность ошибочного подключения ответной части: специальные элементы конструкции гарантируют правильное совмещение вилки и розетки.

Конструктивные особенности

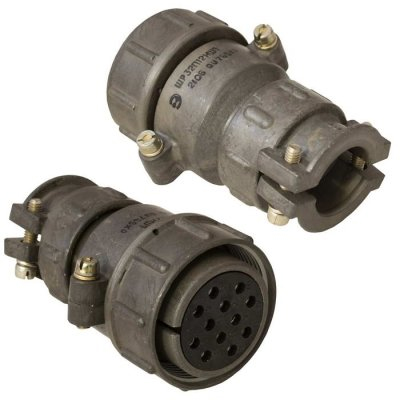

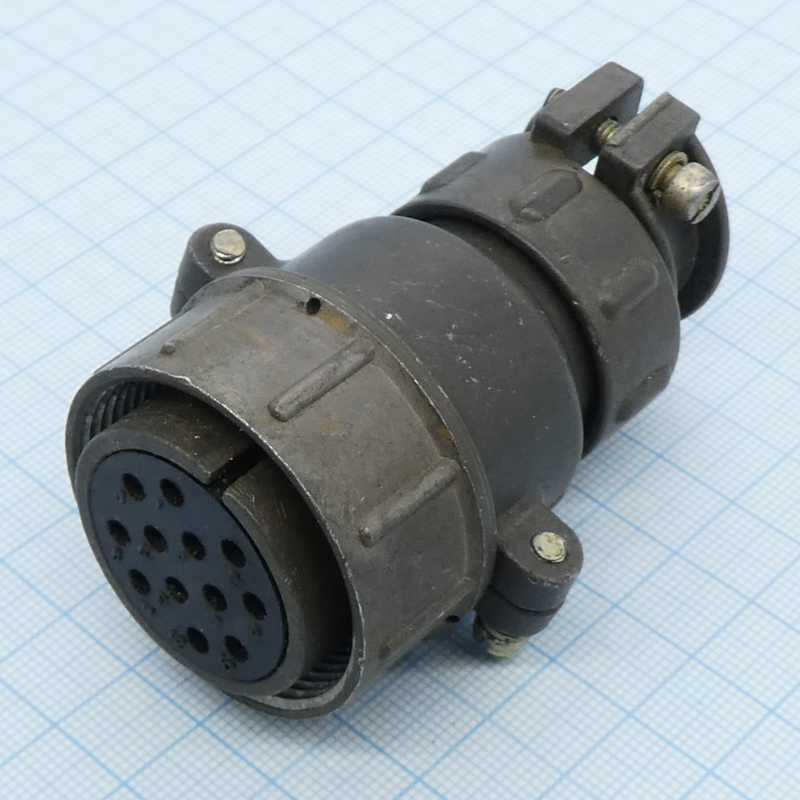

Розетка ШР32П12НШ1 оснащена прямым патрубком и ориентирована на подключение неэкранированных кабелей. Корпус изделия выполнен из пластмассы, что обеспечивает достаточную механическую прочность при умеренной массе. Контакты имеют покрытие из никеля или серебра, которое защищает токоведущие элементы от окисления и способствует стабильности переходного сопротивления в течение всего срока службы.

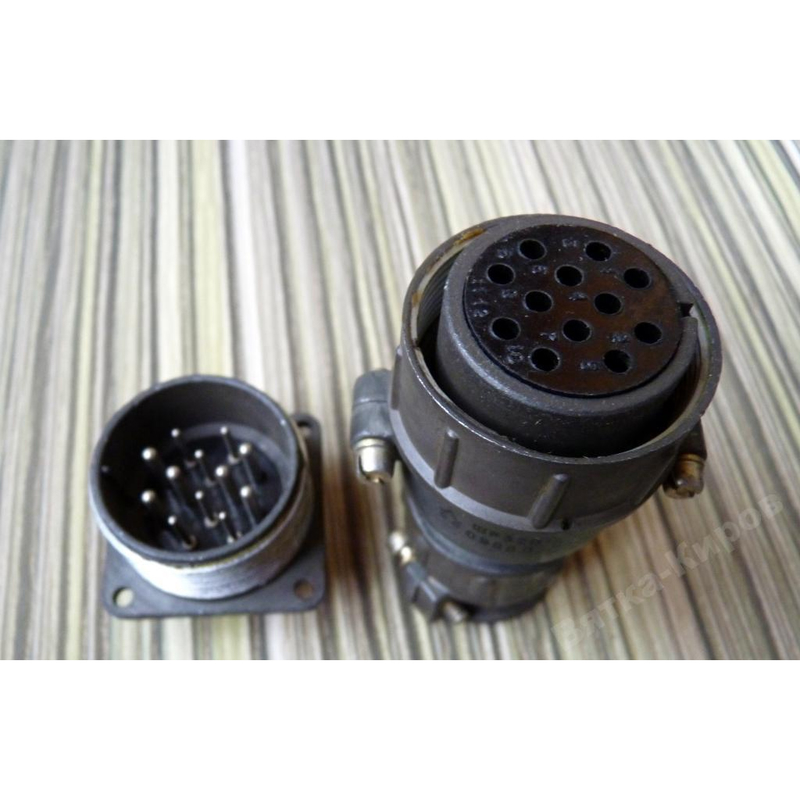

Способ монтажа проводников — пайка. Такое решение обеспечивает надёжный электрический контакт и удобство при выполнении монтажных работ в условиях производства или ремонта. Соединитель относится к разборной системе, состоящей из двух частей: вилки и розетки. Обе части могут выпускаться как в приборном (блочном), так и в кабельном исполнении, что расширяет варианты компоновки аппаратуры.

Технические характеристики

Изделие имеет двенадцать контактов, разделённых на две группы по диаметру и токовой нагрузке:

• 6 контактов диаметром 1,5 мм — максимальный ток до 20 А на контакт;
• 6 контактов диаметром 2,5 мм — максимальный ток до 35 А на контакт.

Суммарная максимальная токовая нагрузка соединителя достигает 210 А. Сопротивление электрического контакта составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм, что обеспечивает минимальные потери при передаче тока.

Соединитель рассчитан на работу в цепях с амплитудным напряжением до 850 В и частотой до 3 МГц. Такие параметры позволяют использовать розетку ШР32П12НШ1 в силовых и сигнальных цепях различной аппаратуры, включая источники питания, распределительные устройства, промышленное оборудование и радиоэлектронные системы.

Надёжность и ресурс

Гарантийный срок хранения соединителей данного типа составляет 15 лет с момента изготовления. Минимальная наработка в различных режимах эксплуатации — 1000 часов. Эти показатели подтверждают долговечность изделия и его пригодность для ответственных применений, где важна стабильность электрических соединений на протяжении длительного времени.

Розетка ШР32П12НШ1 поставляется как самостоятельное комплектующее изделие. Благодаря стандартизированной конструкции она совместима с ответными вилками серии ШР32, что упрощает подбор компонентов при проектировании и ремонте аппаратуры.
