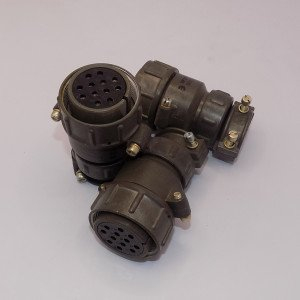

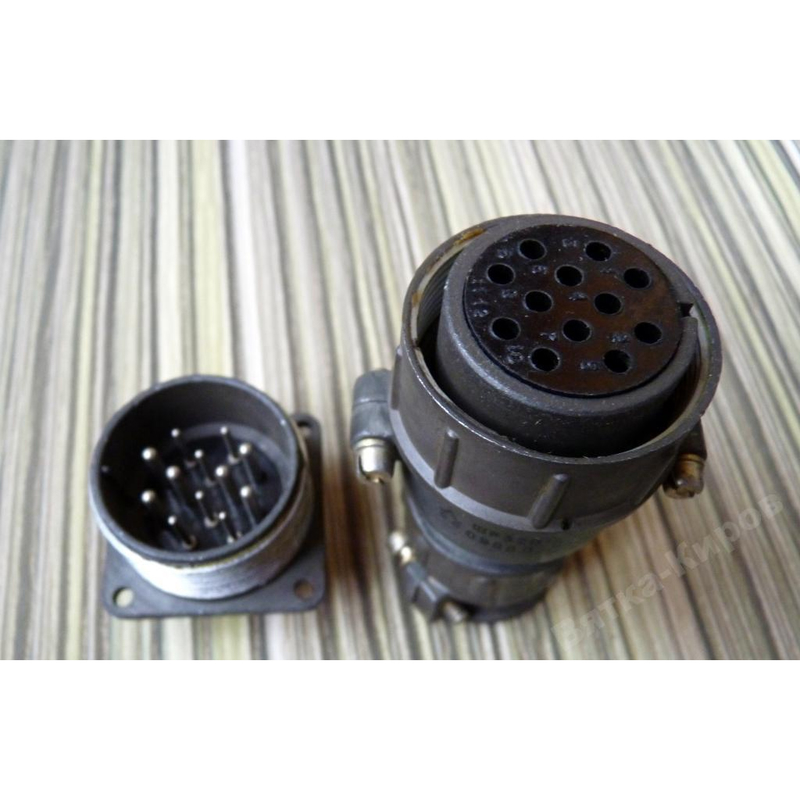

ШР32П12НШ1-К РОЗЕТКИ Элекон

Цена:

1400 ₽

Производитель: Элекон

Технические характеристики

ШР32П12НШ1-К — это кабельная розетка производства Элекон из серии цилиндрических соединителей ШР, предназначенная для надежного соединения электрических цепей.

ШР36П7ЭГ1 electrical connector

Розетка имеет 12 контактов (шесть диаметром 1,5 мм и шесть 2,5 мм), условный размер корпуса 32 мм и прямой патрубок для неэкранированного кабеля с проходным диаметром 36 мм.
Рабочее напряжение — до 850 В (постоянный и переменный ток частотой до 3 МГц), рабочий ток на контакт — 10 А (для 1,5 мм) и 25 А (для 2,5 мм), максимальная токовая нагрузка на соединитель — до 210 А.
Сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — не более 2,5 мОм (для 1,5 мм).

Температурный диапазон — от -60°C до +60°C (с учетом перегрева контактов до +110°C), линейное ускорение — 2000 м/с², ресурс — 500 сочленений-расчленений и наработка 1000 часов.
Соединитель негерметичный, с серебряным или никелевым покрытием контактов (индекс "Н " указывает на никель), методом монтажа — пайка, поляризация — одношпоночная.
Подходит для наружного монтажа при защите от влаги и пыли, срок сохраняемости — 15 лет.

ШР — тип соединителя; 32 — размер корпуса; П — прямой патрубок; 12 — количество контактов; Н — гайка для неэкранированного кабеля; Ш1 — специфическая модификация; К — кабельное исполнение.

Описание

Назначение и область применения

ШР32П12НШ1-К — это кабельная розетка производства Элекон из серии цилиндрических соединителей ШР. Изделие предназначено для надёжного соединения электрических цепей в составе кабельных сборок и электротехнического оборудования. Розетка применяется там, где требуется передача постоянного или переменного тока при умеренных токах на контакт и повышенных напряжениях, а также в условиях воздействия широкого диапазона температур.

Благодаря прямому патрубку для неэкранированного кабеля и одношпоночной поляризации, соединитель обеспечивает стабильное механическое и электрическое соединение при наружном монтаже. Устройство востребовано в промышленной автоматике, приборостроении, транспортном оборудовании, а также в других областях, где используются цилиндрические соединители серии ШР.

Технические характеристики

Розетка имеет 12 контактов: шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм. Условный размер корпуса составляет 32 мм. Рабочее напряжение достигает 850 В как для постоянного, так и для переменного тока частотой до 3 МГц. Рабочий ток на контакт составляет 10 А для контактов диаметром 1,5 мм и 25 А для контактов диаметром 2,5 мм. Максимальная токовая нагрузка на соединитель в целом — до 210 А.

Сопротивление изоляции — не менее 5000 МОм. Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм. Соединитель выдерживает линейное ускорение до 2000 м/с². Ресурс работы составляет 500 сочленений-расчленений, а наработка — 1000 часов. Срок сохраняемости — 15 лет.

Особенности конструкции

Тип соединителя — ШР, цилиндрический.
Условный размер корпуса — 32 мм.
Прямой патрубок для неэкранированного кабеля с проходным диаметром 36 мм.
Одношпоночная поляризация, исключающая неправильное сочленение.
Метод монтажа — пайка.
Контакты с никелевым покрытием — индекс «Н» в обозначении указывает на никель.
Исполнение кабельное, индекс «К».
Соединитель негерметичный.

Условия эксплуатации

Температурный диапазон работы — от минус 60 до плюс 60 градусов Цельсия с учётом возможного перегрева контактов до плюс 110 градусов Цельсия. Соединитель предназначен для наружного монтажа при условии защиты от влаги и пыли. Устойчивость к линейному ускорению достигает 2000 м/с², что позволяет применять изделие в подвижных и вибронагруженных узлах.

Расшифровка обозначения

Маркировка ШР32П12НШ1-К содержит всю ключевую информацию о модели. ШР — тип соединителя. 32 — условный размер корпуса. П — прямой патрубок. 12 — количество контактов. Н — наличие гайки для неэкранированного кабеля и никелевое покрытие контактов. Ш1 — специфическая модификация. К — кабельное исполнение.

Комплектация и применение

Розетка поставляется как самостоятельное изделие и применяется в составе кабельных сборок совместно с ответными частями серии ШР. Для корректной работы требуется пайка проводников к контактам, соблюдение поляризации при сочленении и защита от прямого воздействия влаги и пыли при наружной установке. Изделие рассчитано на длительный срок службы и сохраняемость до 15 лет, что подтверждает его пригодность для ответственных электротехнических задач.
