Назначение и область применения

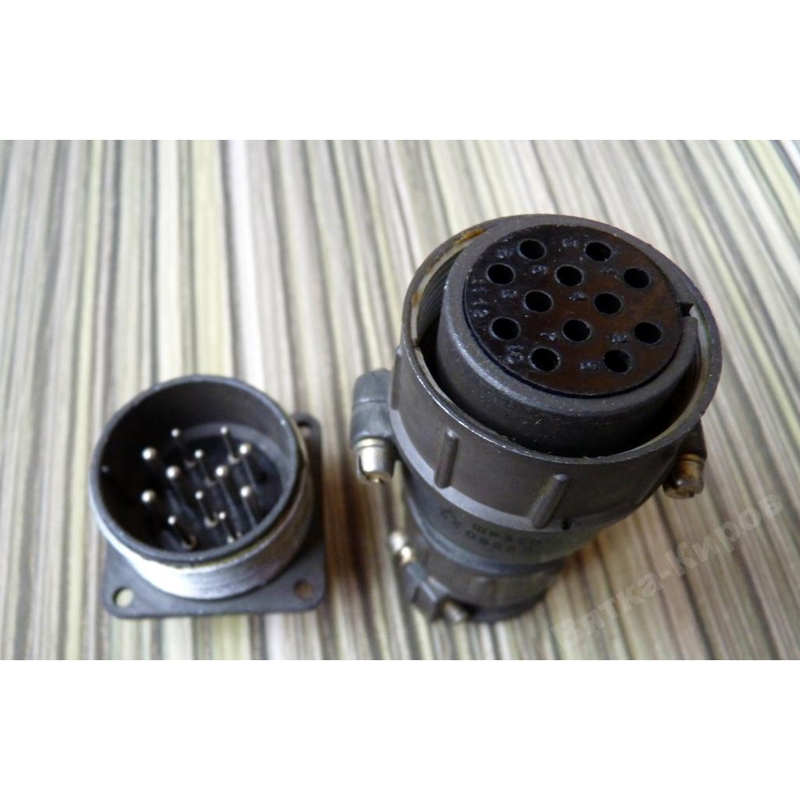

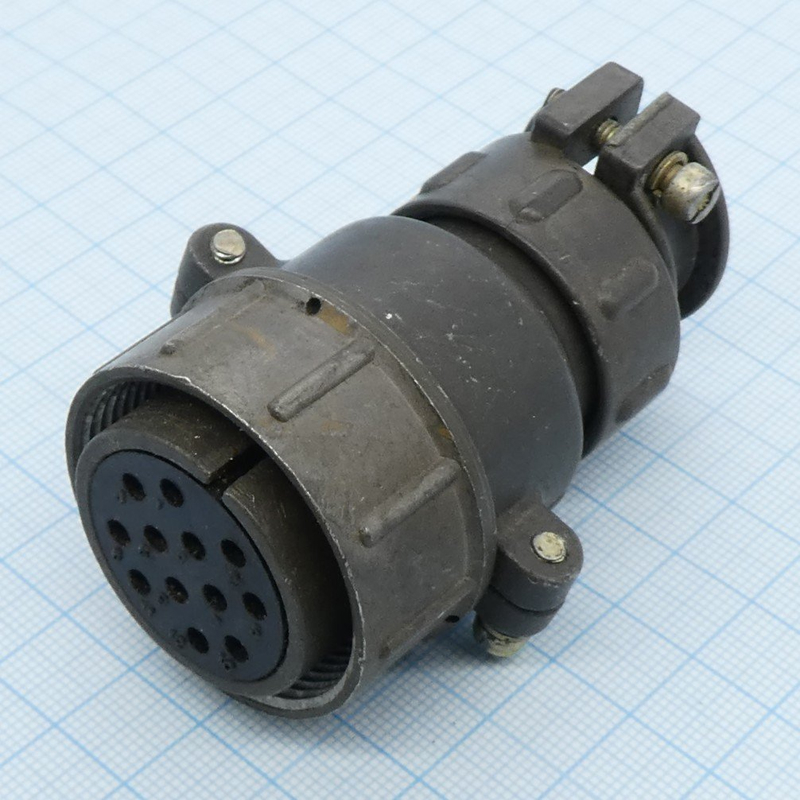

ШР32П12НШ1-К представляет собой кабельную розетку низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Соединитель рассчитан на работу с неэкранированным кабелем в цепях постоянного и переменного тока частотой до 3 МГц.

Конструкция допускает эксплуатацию как во внутренних, так и в наружных условиях при условии защиты от прямого воздействия пыли и влаги. Климатическое исполнение соответствует категории УХЛ, что обеспечивает стабильную работу в условиях умеренного и холодного климата. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3·10⁻⁴ Па, что позволяет использовать его в составе аппаратуры, эксплуатируемой на значительных высотах или в специальных камерах.

Розетка применяется в блоках питания, распределительных устройствах, измерительных комплексах и другом оборудовании, где требуется надёжное разъёмное соединение с фиксацией резьбовым способом.

Технические особенности и характеристики

Соединитель имеет 12 контактов и резьбовое сочленение, обеспечивающее плотную и устойчивую к вибрации фиксацию ответных частей. Корпус выполнен в нормальных габаритах, а конструктивное исполнение предусматривает прямой патрубок для ввода кабеля.

Электрические параметры

• Рабочее напряжение: до 850 В.
• Максимальная токовая нагрузка на контакт: до 35 А.
• Рабочий ток: до 25 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих частот: до 3 МГц.

Механические и климатические показатели

• Синусоидальная вибрация: до 5000 Гц с ускорением 300 м/с².
• Механические удары: до 5000 м/с².
• Линейное ускорение: 2000 м/с².
• Рабочая температура окружающей среды: от минус 60°C до плюс 60°C.
• Допустимый перегрев контактов: до плюс 110°C.

Указанные характеристики подтверждают устойчивость соединителя к значительным динамическим нагрузкам и широкому температурному диапазону, включая условия резких перепадов температур.

Расшифровка обозначения

Маркировка ШР32П12НШ1-К содержит полную информацию о конструктивных особенностях изделия. Каждый символ имеет строго определённое значение.

1. ШР — тип соединителя: негерметичный цилиндрический разъём.
2. 32 — условный размер корпуса, определяющий присоединительные габариты.
3. П — конструктивное исполнение с прямым патрубком.
4. 12 — количество контактов.
5. НШ1 — модификация с нормальными габаритами и определёнными контактными группами.
6. К — кабельное исполнение, обозначающее розетку для монтажа на кабель.

Такая система обозначений позволяет однозначно идентифицировать изделие при подборе ответной части или замене в действующем оборудовании.

Надёжность и срок службы

Соединитель рассчитан на длительную эксплуатацию при соблюдении заявленных режимов работы. Ресурс изделия составляет не менее 500 циклов сочленений-расчленений, что подтверждает устойчивость контактной группы к износу при многократных соединениях. Наработка на отказ достигает 1000 часов, а сохраняемость при хранении в соответствующих условиях составляет 15 лет.

Совокупность электрических, механических и климатических характеристик делает ШР32П12НШ1-К универсальным решением для построения надёжных разъёмных соединений в аппаратуре, эксплуатируемой в сложных условиях, включая повышенные вибрационные нагрузки и значительные перепады температур.
