Назначение разъема ШР32П12НШ1-К

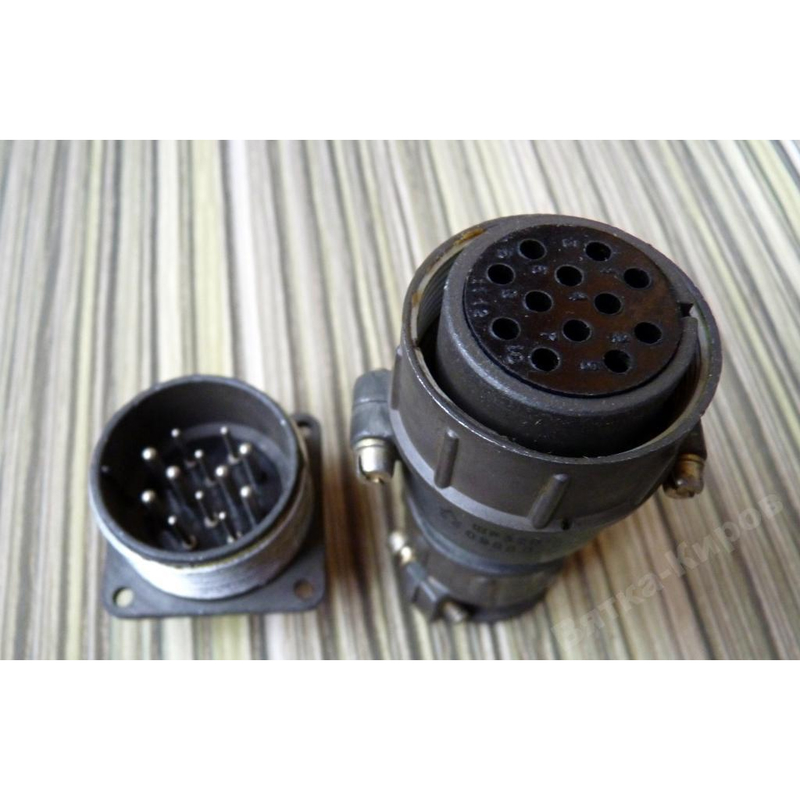

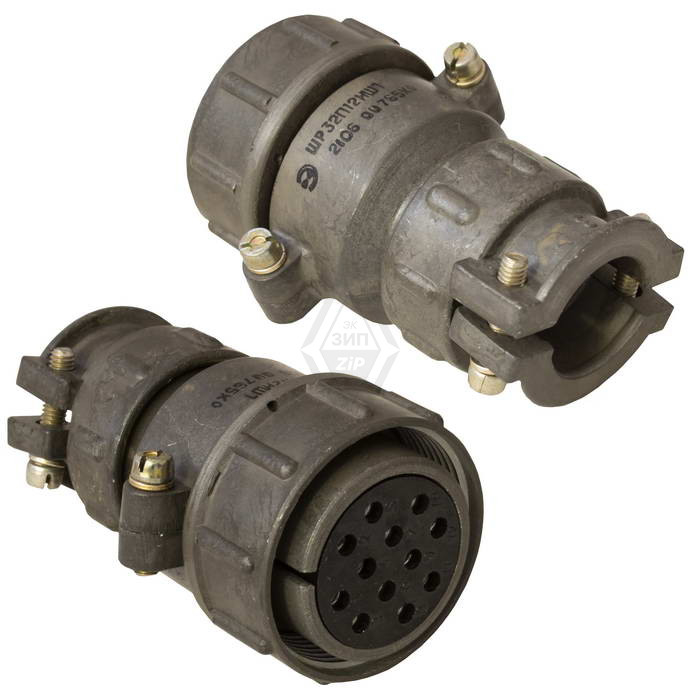

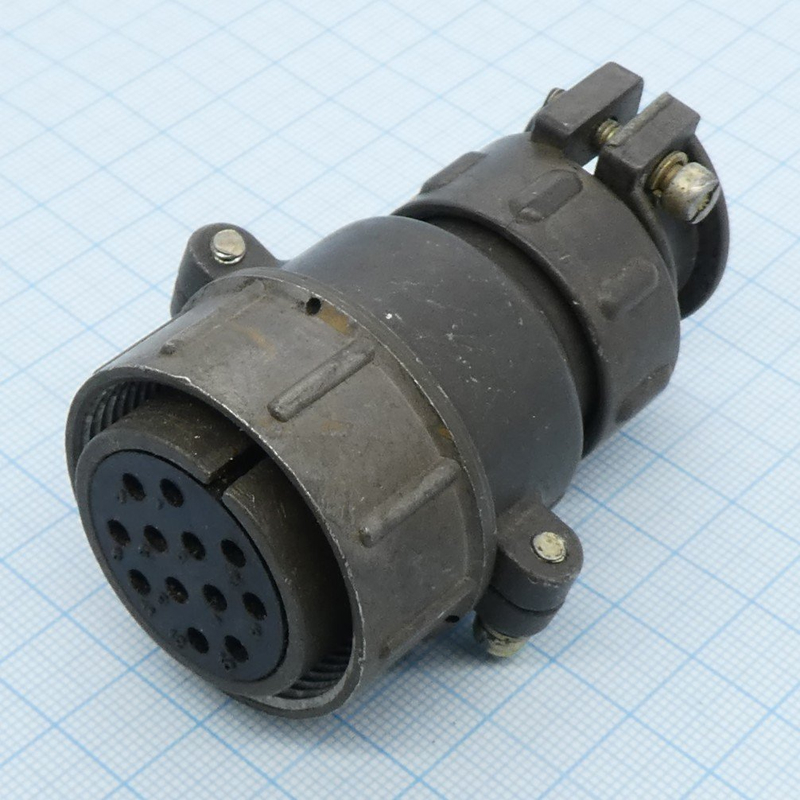

ШР32П12НШ1-К — это цилиндрический низкочастотный разъем розетка кабельного исполнения, выпускаемый предприятием «Элекон» (АО «Завод Элекон»). Изделие относится к типовой коннекторной серии ШР и предназначено для разъединяемых соединений в электрических цепях постоянного и переменного тока. Разъем применяется для подключения кабелей при напряжении до 850 В (амплитудное значение) и частоте тока до 3 МГц.

Соединитель относится к негерметичным штепсельным разъемам серии ШР, рассчитанным на эксплуатацию в оборудовании общего и промышленного назначения. Основная задача изделия — обеспечение надежного многоконтактного электрического соединения с возможностью многократного сочленения и расчленения.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР32П12НШ1-К содержит подробную информацию о конструкции изделия. Ниже приведена расшифровка буквенно-цифровых обозначений.

• ШР — тип цилиндрического низкочастотного соединителя.
• 32 — условный размер корпуса.
• П — конструктивное исполнение блочной части (приборная часть без патрубка; патрубковое исполнение обозначается ПК или СК).
• 12 — количество контактов.
• Н — тип гайки патрубка для неэкранированного кабеля.
• Ш1-К — модификация розетки кабельного исполнения, с кабельным патрубком.

Корпус разъема выполняется из алюминиевого сплава либо карболита в зависимости от конкретного исполнения. Патрубок предназначен для закрепления кабеля. Контакты изготавливаются из латуни, поверхность покрывается серебром либо никелем — серия ШР выпускается с разными вариантами покрытия. Разъем имеет стандартный устойчивый к нагрузкам разъединяемый механизм и рассчитан на порядка 500 циклов сочленения-расчленения.

Технические характеристики

Ниже приведены подтвержденные параметры работы разъема ШР32П12НШ1-К.

• Количество контактов — 12.
• Максимальное рабочее напряжение — до 850 В (амплитудное значение).
• Номинальный рабочий ток на один контакт — до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм, в зависимости от диаметра вывода.
• Частота тока — до 3 МГц.
• Сопротивление изоляции между соседними контактами — не менее 5000 МОм.
• Рабочий диапазон температур — от минус 60 °C до плюс 60 °C; с учетом перегрева контактов верхний предел может доходить до плюс 110 °C.
• Климатическое исполнение — УХЛ, допускается относительная влажность до 98 процентов при температуре плюс 25 °C.

Изделие выдерживает вибрацию в диапазоне 1–5000 Гц, многократные удары с ускорением до 350 метров на секунду в квадрате и одиночные удары до 5000 метров на секунду в квадрате. Это позволяет использовать разъем в условиях повышенных механических нагрузок.

Область применения

Соединитель применяется в промышленной аппаратуре, радио- и телемеханических устройствах, приборном и электротехническом оборудовании, где требуется надежное многоконтактное соединение. Разъем может использоваться для внешнего монтажа при условии дополнительной защиты от влаги и пыли.

Благодаря расширенному температурному диапазону, стойкости к вибрации и ударам, а также высокому сопротивлению изоляции изделие подходит для эксплуатации в составе ответственного оборудования общего и промышленного назначения. Артикул изделия — 9946.
