Назначение и область применения

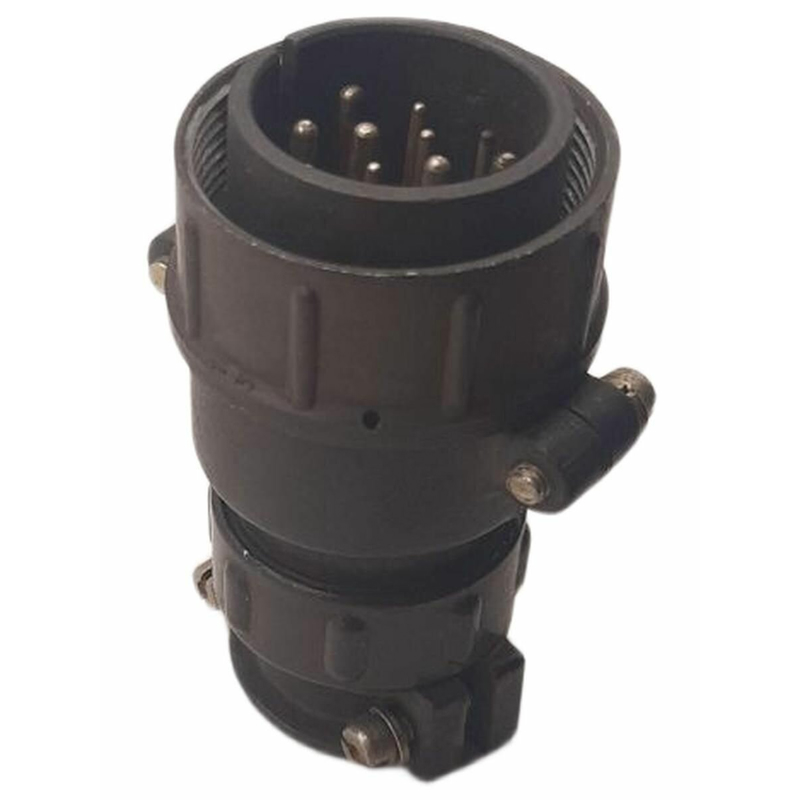

ШР32П12НГ3 — это кабельная вилка низкочастотного цилиндрического разъёма российского производства, выпускаемая производителем «Каскад». Изделие предназначено для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Разъём рассчитан на эксплуатацию во внутренних и наружных условиях при условии защиты от пыли и влаги потребителем, в климатическом исполнении УХЛ.

Вилка подходит для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Благодаря широкому диапазону рабочих температур и высокой механической устойчивости, изделие применяется в промышленном оборудовании, системах связи, измерительной технике и других устройствах, где требуется надёжное разъёмное соединение с повышенной стойкостью к внешним воздействиям.

Электрические характеристики

Вилка ШР32П12НГ3 имеет 12 контактов диаметром 1,5 мм с серебряным покрытием. Сопротивление каждого контакта составляет не более 2,5 мОм, что обеспечивает стабильное электрическое соединение и минимальные потери сигнала. Максимальная токовая нагрузка на один контакт достигает 10 А, а суммарная токовая нагрузка на разъём — 120 А. Для подсоединения проводов предусмотрено сечение до 1,93 мм².

Рабочий температурный диапазон изделия составляет от минус 60 до плюс 60 °C, при этом учитывается перегрев контактов до плюс 110 °C. Срок сохраняемости разъёма — 15 лет, что подтверждает долговечность изделия при соблюдении условий хранения и эксплуатации.

Надёжность и стойкость к внешним воздействиям

Конструкция вилки рассчитана на длительную эксплуатацию в условиях механических нагрузок. Изделие выдерживает 500 сочленений-расчленений и обеспечивает наработку не менее 1000 часов. Разъём устойчив к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с² (30 g). Одиночный удар допустим с ускорением 5000 м/с² (500 g), многократный — 350 м/с² (35 g). Линейное ускорение, которое выдерживает изделие, составляет 2000 м/с². Допустимое давление при эксплуатации достигает 1,3×10⁻⁴ Па.

Совокупность перечисленных характеристик делает вилку ШР32П12НГ3 пригодной для применения в аппаратуре, подверженной значительным вибрациям, ударам и перепадам давления, включая бортовые и наземные системы специального назначения.

Особенности конструкции и комплектации

• Тип изделия: кабельная вилка цилиндрического разъёма.
• Количество контактов: 12.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: серебряное.
• Климатическое исполнение: УХЛ.
• Производитель: Каскад.
• Артикул: 51441.
• Год: 2024.

Вилка поставляется как самостоятельное изделие для монтажа на кабель. Конкретные сведения о дополнительной комплектации в исходных данных не указаны. Изделие относится к категории ШР32 и совместимо с ответными частями разъёмов соответствующего типа.
