ШР32П12НГ1Н: кабельная вилка для силовых и сигнальных соединений

ШР32П12НГ1Н — цилиндрический низкочастотный соединитель серии ШР в исполнении кабельной вилки. Разъём применяется для разъёмного подключения электрических цепей постоянного и переменного тока в промышленной аппаратуре, системах автоматики, измерительных комплексах, электроустановках и специальном оборудовании.

Конструкция ориентирована на создание надёжного многоконтактного соединения в условиях механических воздействий и температурных перепадов. Модель относится к негерметичному исполнению и рассчитана на эксплуатацию в климатическом исполнении УХЛ.

Основные характеристики

Параметры токовой нагрузки зависят от диаметра контактной пары: контакты Ø 1,5 мм подходят для цепей управления и сравнительно маломощных линий, а контакты Ø 2,5 мм — для участков с повышенным рабочим током. Такое сочетание помогает разместить в одном разъёме силовые и сигнальные цепи.

Расшифровка обозначения

Маркировка ШР32П12НГ1Н содержит сведения о конструктивном исполнении соединителя:

• ШР — серия цилиндрических низкочастотных штепсельных разъёмов.

• 32 — условный размер корпуса.

• П12 — исполнение с контактной группой на 12 контактов.

• НГ — вариант исполнения, указанный в маркировке изделия.

• 1 — сочетание контактов: шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм.

• Н — никелевое покрытие контактов.

Никелевое покрытие используется для повышения стойкости контактных поверхностей к окислению и износу при повторных соединениях.

Конструктивные особенности

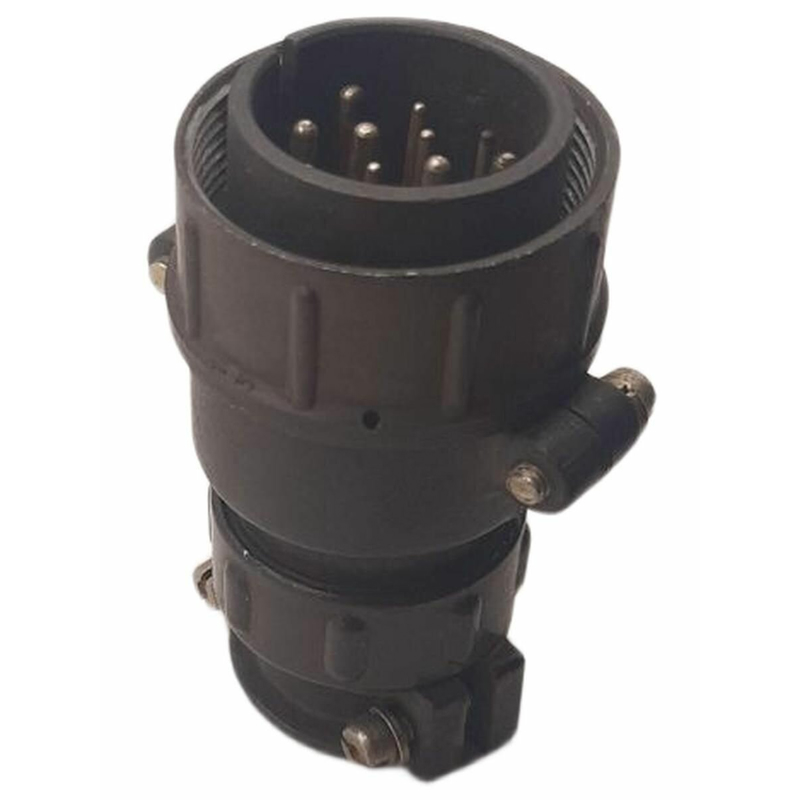

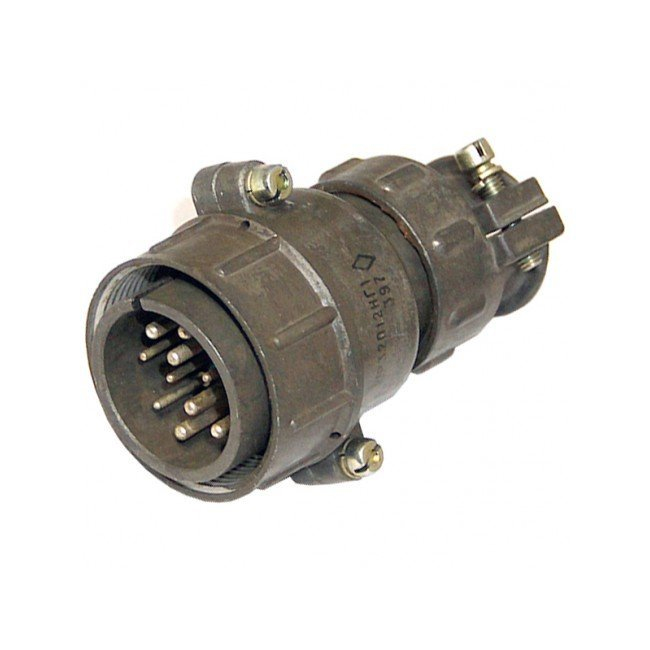

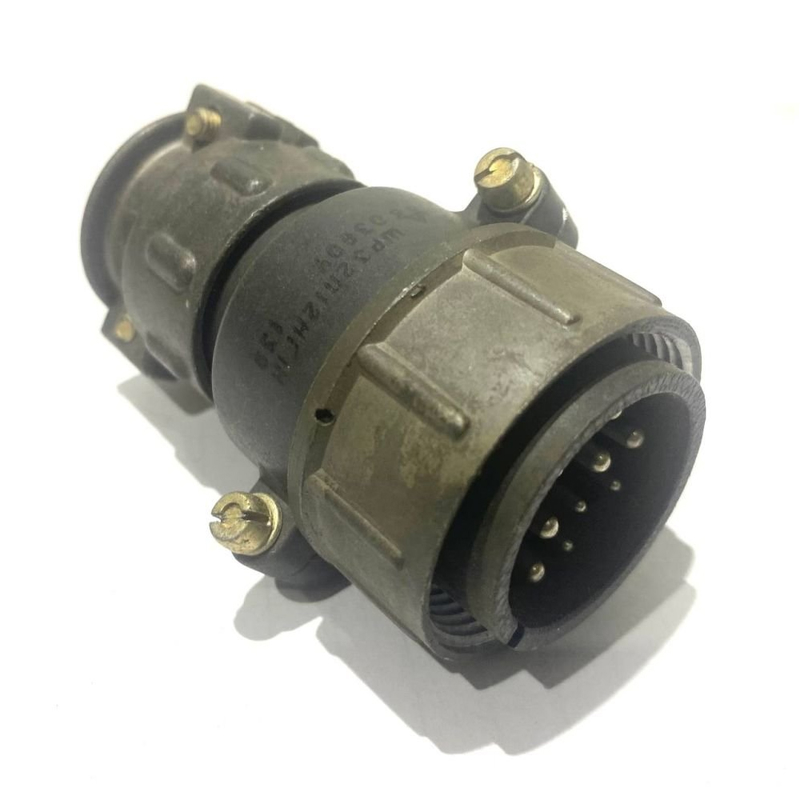

ШР32П12НГ1Н выполнен как кабельная вилка, поэтому рассчитан на монтаж на кабеле и подключение к соответствующей ответной части. Штыревые контакты обеспечивают передачу питания, управляющих сигналов и измерительных цепей через единый разъёмный интерфейс.

Ключевые особенности конструкции:

• цилиндрический металлический корпус, устойчивый к эксплуатационным нагрузкам;

• разноразмерные контакты для разделения цепей по допустимому току;

• кабельное исполнение для организации разъёмного подключения оборудования;

• контактная группа из 12 позиций;

• никелированная контактная поверхность;

• возможность многократного соединения и разъединения;

• работоспособность при вибрации в диапазоне частот от 1 до 5000 Гц и при ускорении до 300 м/с².

Где применяется разъём

Вилка ШР32П12НГ1Н востребована там, где требуется компактно объединить несколько электрических цепей и сохранить возможность быстрого отключения оборудования. Типичные области применения:

• промышленная автоматика и системы управления;

• электрические шкафы, пульты и переносное оборудование;

• измерительная и испытательная техника;

• станочное, энергетическое и транспортное оборудование;

• кабельные сборки для питания исполнительных устройств;

• системы, где необходимо одновременно передавать питание и дискретные сигналы.

Например, шесть контактов большего диаметра могут использоваться для питания нескольких нагрузок, а шесть контактов меньшего диаметра — для команд, блокировок, обратной связи или цепей контроля.

Что важно проверить при подборе

Перед включением ШР32П12НГ1Н в проект следует сверить несколько параметров:

• соответствие вилки ответной части по серии, размеру корпуса, контактной формуле и ключеванию;

• тип контактов: вилка должна соответствовать требуемому штыревому исполнению;

• распределение нагрузки между контактами Ø 1,5 и Ø 2,5 мм;

• сечение присоединяемых проводников;

• условия среды, поскольку изделие относится к негерметичным соединителям;

• необходимость защиты кабельного ввода, экранирования и разгрузки от натяжения;

• требования конкретной конструкторской документации и технических условий.

ШР32П12НГ1Н подходит для построения надёжных многоконтактных соединений с разделением цепей по уровню тока. Его 12-контактная схема, рабочее напряжение до 850 В и сочетание контактов двух типоразмеров делают разъём практичным решением для промышленного и специализированного электрооборудования.
