Назначение

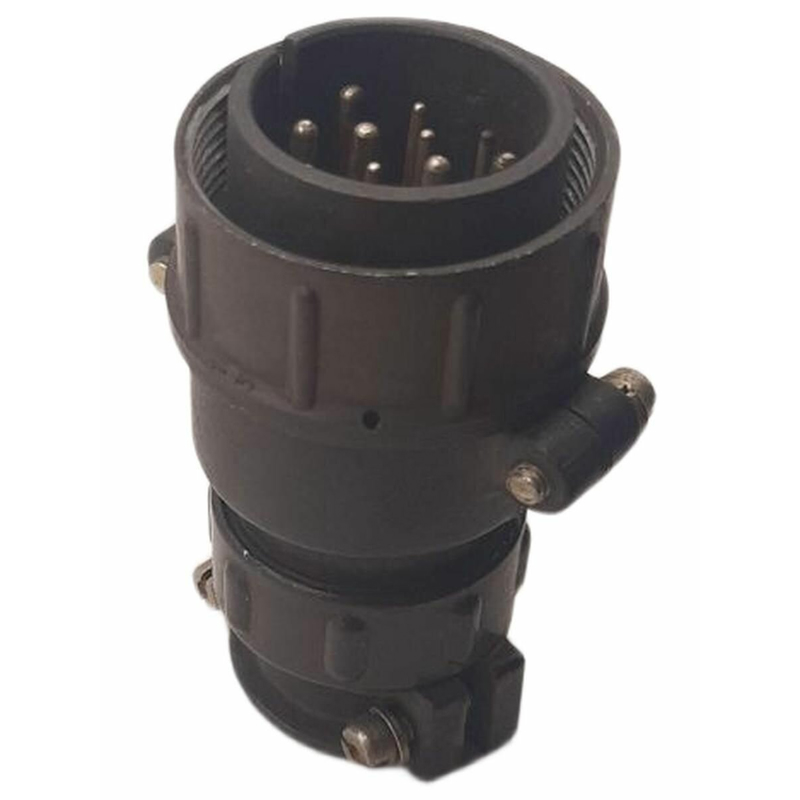

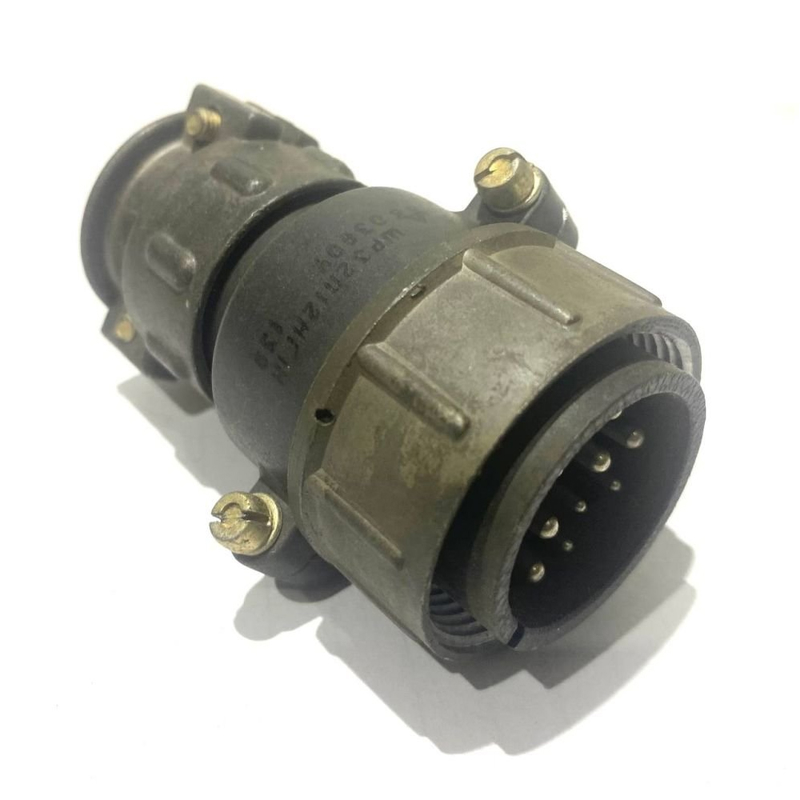

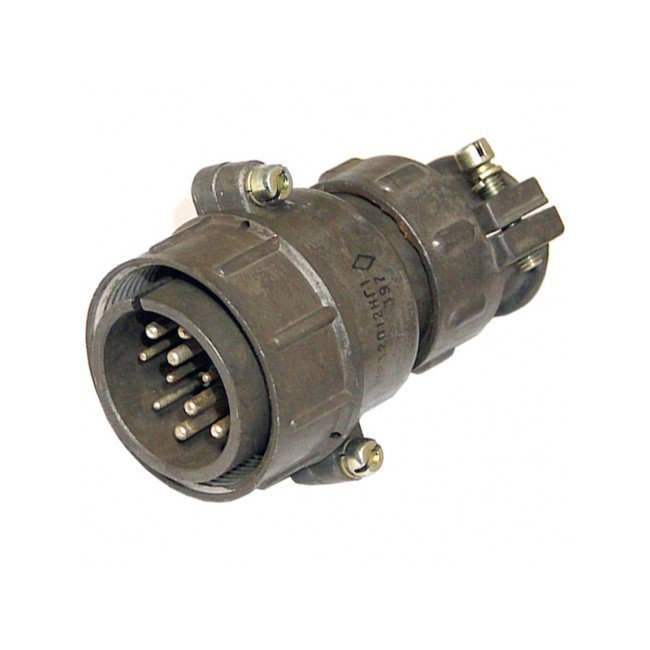

ШР32П12НГ1 — это вилка кабельного типа из серии цилиндрических негерметичных соединителей ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Основное назначение — соединение и разъединение электрических цепей: проводов, кабелей, узлов и блоков. Вилка применяется в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику, а также в контрольно-измерительных приборах и сварочном оборудовании.

Конструкция и электрические параметры

Соединитель содержит 12 контактов: 6 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм. Такое сочетание позволяет коммутировать цепи с разной токовой нагрузкой в одном корпусе.

Токовая нагрузка

• Максимальная токовая нагрузка на контакт диаметром 1,5 мм — 10 А.
• Максимальная токовая нагрузка на контакт диаметром 2,5 мм — 25 А.
• Общая нагрузка на соединитель — до 210 А.

Покрытие и монтаж

Контакты имеют никелевое покрытие, что обозначено буквой «Н» в маркировке. Монтаж выполняется пайкой. Изделие рассчитано на неэкранированный кабель.

Условия эксплуатации

Рабочая температура — от минус 60 °C до плюс 60 °C; с учётом перегрева контактов допускается нагрев до плюс 110 °C. Климатическое исполнение УХЛ2 предусматривает внутренний монтаж, а также возможность наружного применения при защите от дождя, пыли и солнца.

Изделие устойчиво к механическим воздействиям:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30g);
• ударные нагрузки до 5000 метров на секунду в квадрате.

Ресурс и габаритные данные

Наработка составляет минимум 1000 часов. Ресурс сочленений-расчленений — 500 циклов. Проходной диаметр равен 36 мм, условный размер корпуса — 32, что соответствует серии ШР32. Год выпуска, указанный в карточке товара, — 2024.

Применение

Вилка ШР32П12НГ1 применяется там, где требуется надёжное разъёмное соединение кабельных линий с неэкранированным кабелем и паечным монтажом контактов. Благодаря комбинации контактов двух диаметров изделие подходит для цепей как с умеренными, так и с повышенными токами. Типичные области использования — электро- и радиоаппаратура, радиотехническая и радиоэлектронная техника, контрольно-измерительные приборы и сварочное оборудование.
