Назначение

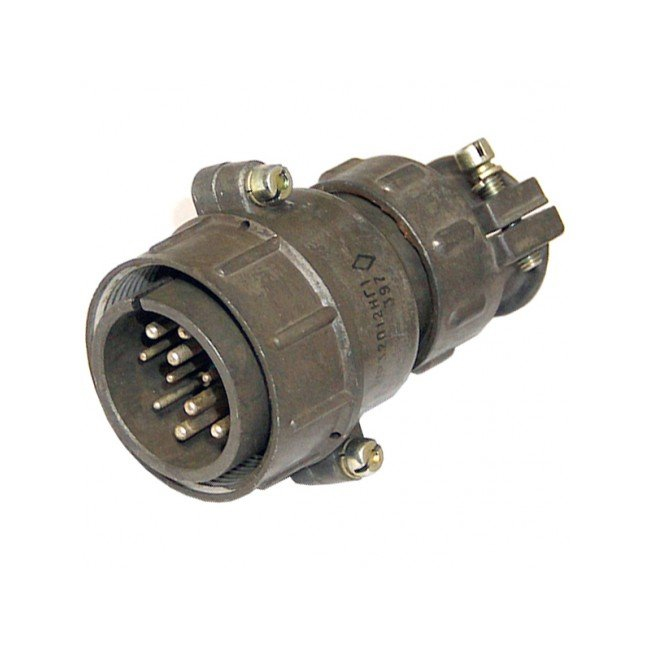

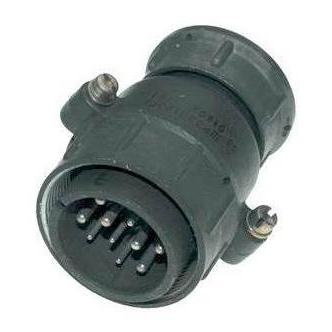

ШР32П12НГ1 — кабельная вилка низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Вилка применяется там, где требуется разъёмное соединение многожильного силового или сигнального кабеля с ответной частью соединителя.

Артикул изделия — 21226, категория — ШР32, производитель — Коннектор. Год внесения в каталог — 2016.

Конструкция и электрические параметры

Соединитель имеет 12 контактов двух типов. Шесть контактов диаметром 1,5 мм рассчитаны на рабочий ток до 10 А с максимальной кратковременной нагрузкой до 20 А. Ещё шесть контактов диаметром 2,5 мм рассчитаны на рабочий ток до 25 А с максимумом до 35 А. Суммарная токовая нагрузка на вилку достигает 210 А.

Переходное сопротивление контактов нормировано: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм. Контакты выполнены штыревыми, с серебряным покрытием (обозначение Г1 в маркировке). Метод сочленения — резьбовой, монтаж проводников — объёмный.

Индекс П в обозначении указывает на прямой патрубок, индекс Н — на наличие гайки для неэкранированного кабеля. Исполнение НГ означает, что соединитель негерметичный. Условный размер корпуса — 32, проходной диаметр — 36 мм.

Материалы и габариты

• Корпус — алюминиевый сплав.
• Изолятор — карболит.
• Контакты — штыревые, с серебряным покрытием.
• Габаритные размеры по техническому чертежу — примерно 52 на 41 на 72 мм.

На изображении товара приведён технический чертёж вилки с боковым и фронтальным видами и габаритными размерами.

Условия эксплуатации

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Допустимая относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия. Рабочий диапазон атмосферного давления — от 1,33 умноженное на 10 в минус четвёртой степени до 50,6 умноженное на 10 в четвёртой степени Паскаля. Климатическое исполнение — УХЛ.

Вилка выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Герц с ускорением до 300 метров на секунду в квадрате, а также одиночные удары с ускорением до 5000 метров на секунду в квадрате.

Ресурсные показатели

1. Ресурс сочленений — 500 циклов.
2. Наработка — 1000 часов.
3. Срок хранения — 15 лет.

Применение

Вилка ШР32П12НГ1 применяется в составе разъёмных соединений кабельных линий постоянного и переменного тока промышленного и специального назначения. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей, а сочетание контактов двух диаметров позволяет одновременно коммутировать силовые и сигнальные цепи в одном корпусе.

Благодаря расширенному температурному диапазону, стойкости к вибрации и ударам изделие подходит для эксплуатации в составе оборудования, работающего в сложных климатических условиях в пределах исполнения УХЛ. Негерметичное исполнение предполагает использование вилки в местах, защищённых от прямого воздействия влаги и агрессивных сред.
