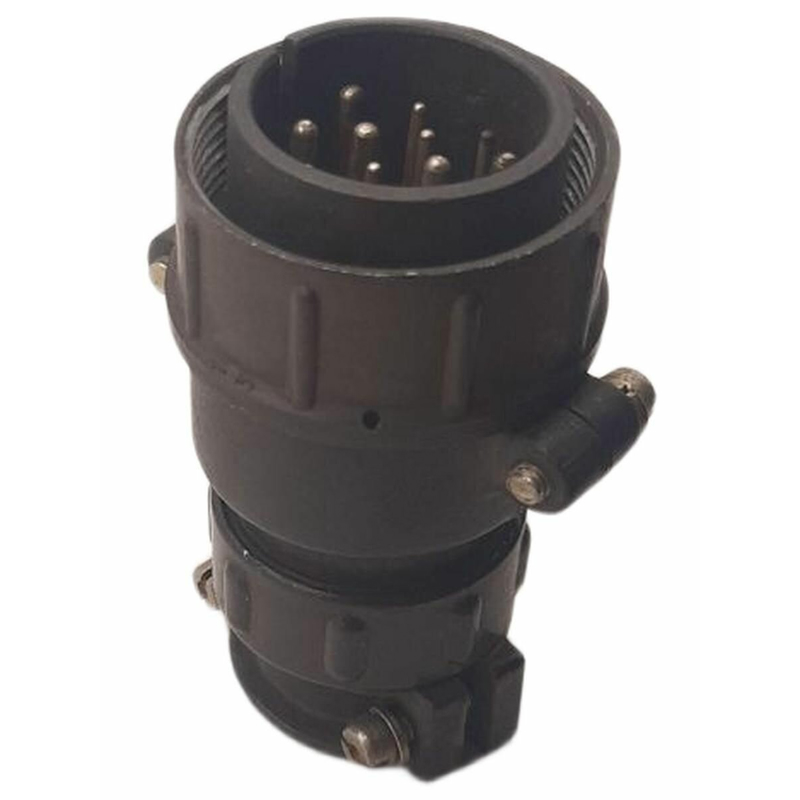

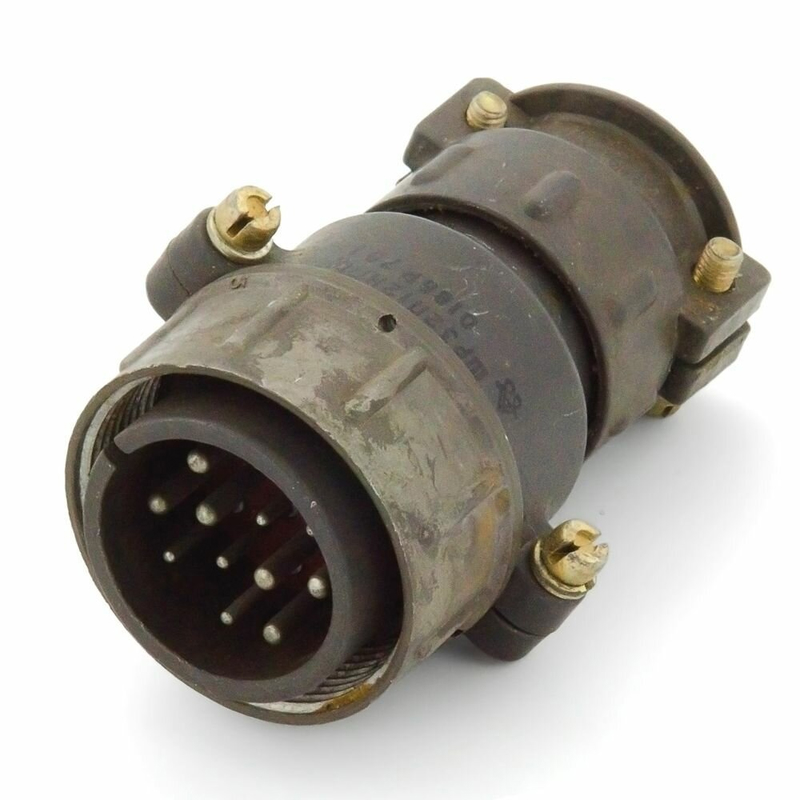

ШР‑32П12НГ1 — это низкочастотный цилиндрический разъём‑вилка кабельный, относящийся к серии ШР, предназначен для соединения цепей постоянного и переменного тока в стационарных и подвижных устройствах. Условное обозначение «1» указывает порядок исполнения или вид приёмки по техническим условиям (например, «1» — изделие принято ОТК).

Основные параметры и конструкция

• Количество контактов: 12 штыревых контактов, из них 6 диаметром 1,5 мм и 6 диаметром 2,5 мм.

• Тип соединения: резьбовое, прямой патрубок под неэкранированный кабель, без герметизации (негерметичный).

• Корпус выполнен из алюминиевого сплава А‑22, изолятор — карболит, цвет корпуса обычно тёмно‑серый.

Электрические и рабочие характеристики

• Номинальное напряжение до 850 В постоянного или переменного тока (частотой до 1–5 МГц, в зависимости от источника).

• Рабочий ток: ориентировочно до 10–20 А на контактах 1,5 мм и до 25–35 А на контактах 2,5 мм; сопротивление контактов не более единиц долей мОм.

• Сопротивление изоляции в нормальных условиях не менее 5000 МОм, допустимый диапазон рабочих температур примерно от –60 °С до +60 °С.

Механические и эксплуатационные особенности

• Разъём рассчитан на не менее 500 циклов сочленения‑расчленения, минимальная наработка при температуре до +80 °С не менее 1000 часов.

• Климатическое исполнение УХЛ, изделие стойко к повышенной влажности (до 98% при +25 °С), вибрации и механическим ударам в рамках норм, указанных в ТУ.

• Габаритные размеры порядка 50–75 мм по длине и 40–42 мм по диаметру корпуса, масса около 100 г, что типично для малогабаритных цилиндрических соединителей под кабельные монтажи.
