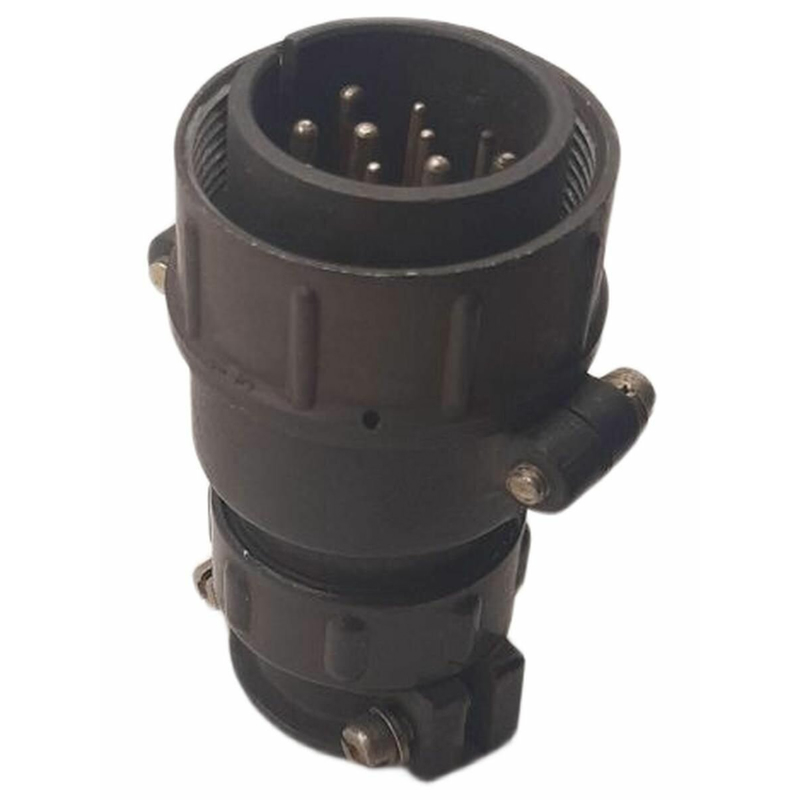

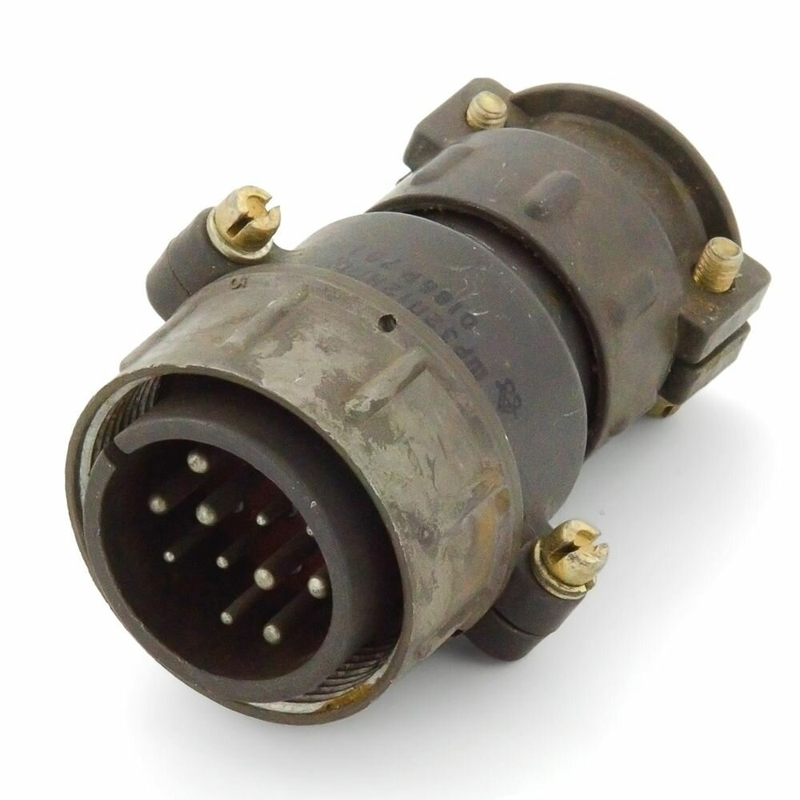

ШР32П12НГ1 (вариант с индексом «Н») — это низкочастотный цилиндрический соединитель типа ШР , выполненный в виде кабельной вилки на 12 контактов, предназначенной для подключения к неэкранированным кабелям.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический низкочастотный разъём серии ШР).

• 32 — условный размер корпуса.

• П — конструктивное исполнение: прямой патрубок (прямой вывод кабеля).

• 12 — количество контактов (12 штырьковых контактов).

• Н — вид гайки патрубка для неэкранированного кабеля (кабель без экрана).

• Г1 — обозначение контактного набора: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм .

Основные характеристики

• Количество контактов : 12, из них 6×1,5 мм и 6×2,5 мм (штырьки).

• Рабочее напряжение : до 850 В (постоянный или переменный ток).

• Рабочий ток на контакт : примерно 10 А для контактов Ø 1,5 мм и 25 А для Ø 2,5 мм, при этом максимальный кратковременный ток выше (до 20–35 А в зависимости от типа контакта).

• Сопротивление контакта : порядка 1–2,5 мОм в зависимости от диаметра.

• Сопротивление изоляции : не менее 5000 МОм .

Конструкция и материалы

• Корпус : из алюминиевого сплава (например, А‑22), обычно чёрный или тёмно‑серый, климатическое исполнение УХЛ .

• Изолятор/вставка : выполнена из карболита (термореактивной пластмассы).

• Тип контактов : штырьковые , с серебряным покрытием для хорошей проводимости и устойчивости к окислению.

• Герметичность : негерметичный (без Г в маркировке).

• Метод сочленения : резьбовая пара «гайка розетки – корпус вилки», с возможностью фиксации «ключом» (проточка–выступ) для исключения ошибочного подключения.

Услов
