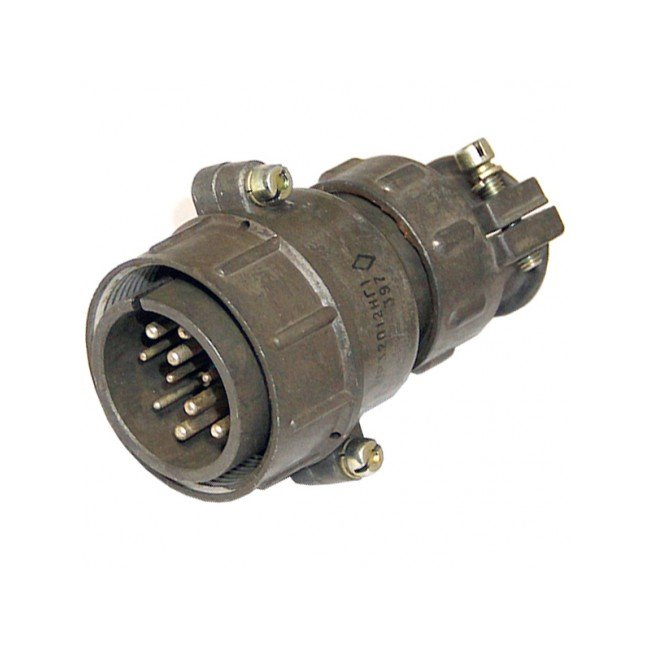

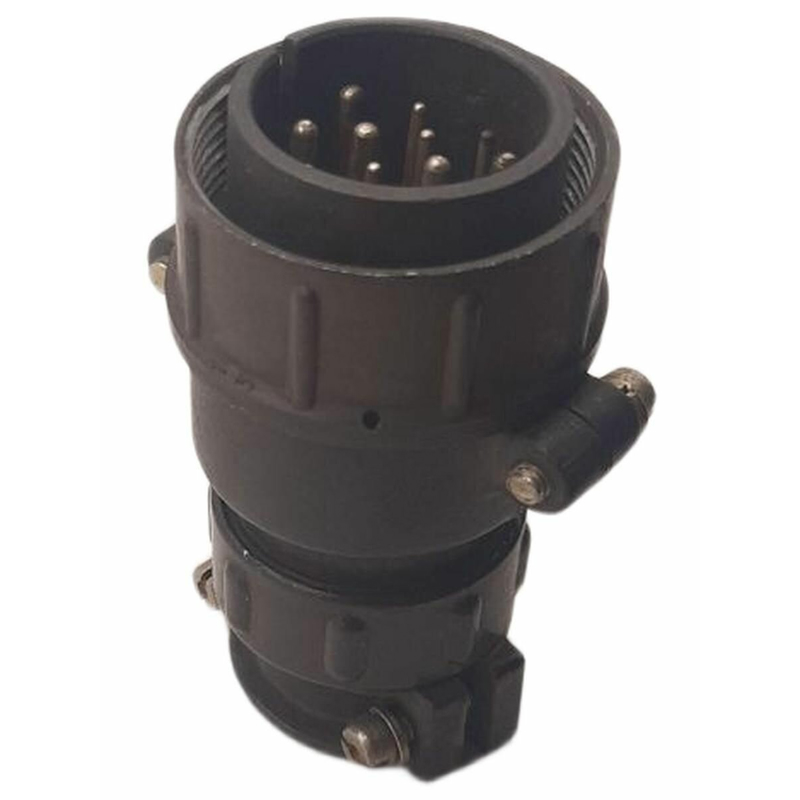

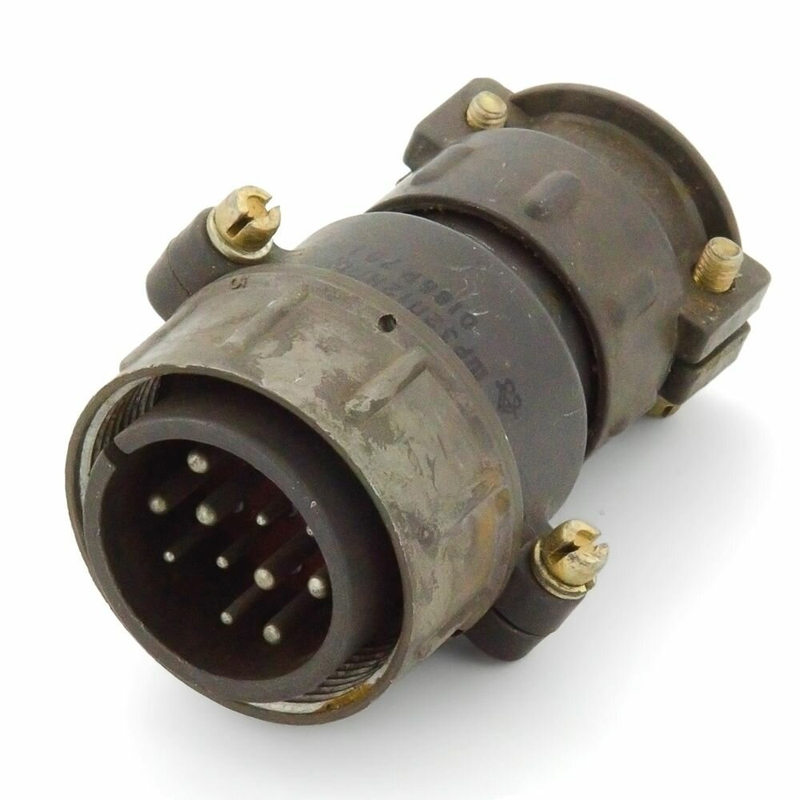

ШР32П12НГ1 представляет собой кабельную вилку серии ШР — негерметичный цилиндрический низкочастотный разъем для электрических соединений.

Основные характеристики

Вилка имеет 12 контактов: 6 диаметром 1,5 мм (рабочий ток до 10 А) и 6 диаметром 2,5 мм (до 25 А), с максимальной токовой нагрузкой 20–35 А на контакт.
Рабочее напряжение — до 850 В, сопротивление изоляции не менее 5000 МОм, подходит для цепей постоянного и переменного тока до 3 МГц.
Количество сочленений-расчленений — 500, наработка — минимум 1000 часов, выдерживает вибрацию 1–5000 Гц при ускорении до 300 м/с² (30 g).

Расшифровка маркировки

Обозначение ШР32П12НГ1 расшифровывается так: ШР — тип (негерметичный штепсельный разъем), 32 — условный размер корпуса, П — прямой патрубок, 12 — число контактов, Н — гайка для неэкранированного кабеля, Г1 — вариант исполнения.
Проходной диаметр патрубка — 36 мм, предназначена для неэкранированного кабеля с прямым выводом.

Применение

Разъем используется в промышленных установках, лифтовом оборудовании и электронике для надежного соединения кабелей в нормальных климатических условиях.
Срок сохраняемости — 15 лет.
