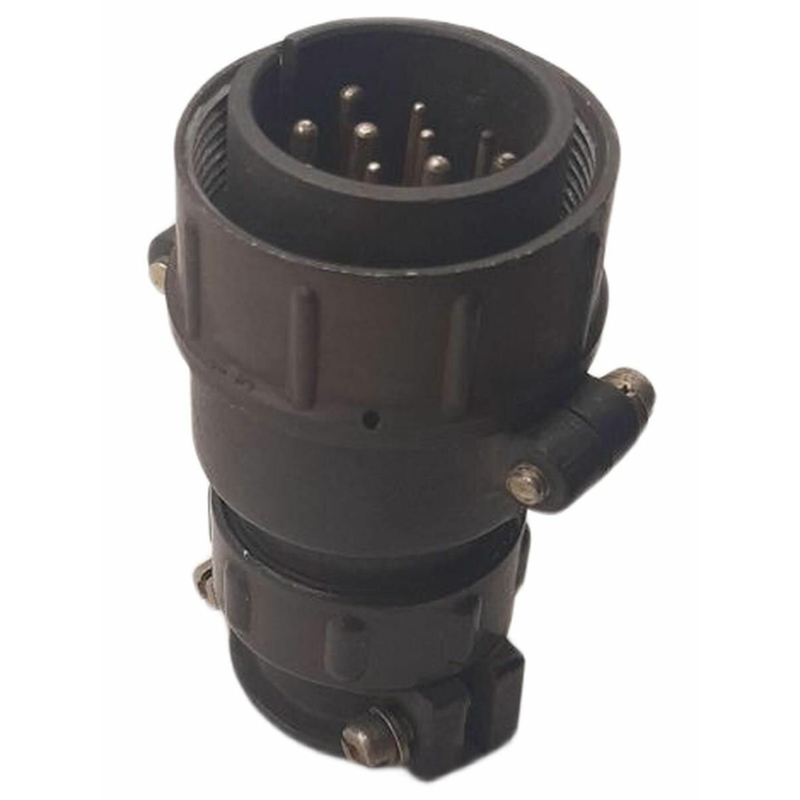

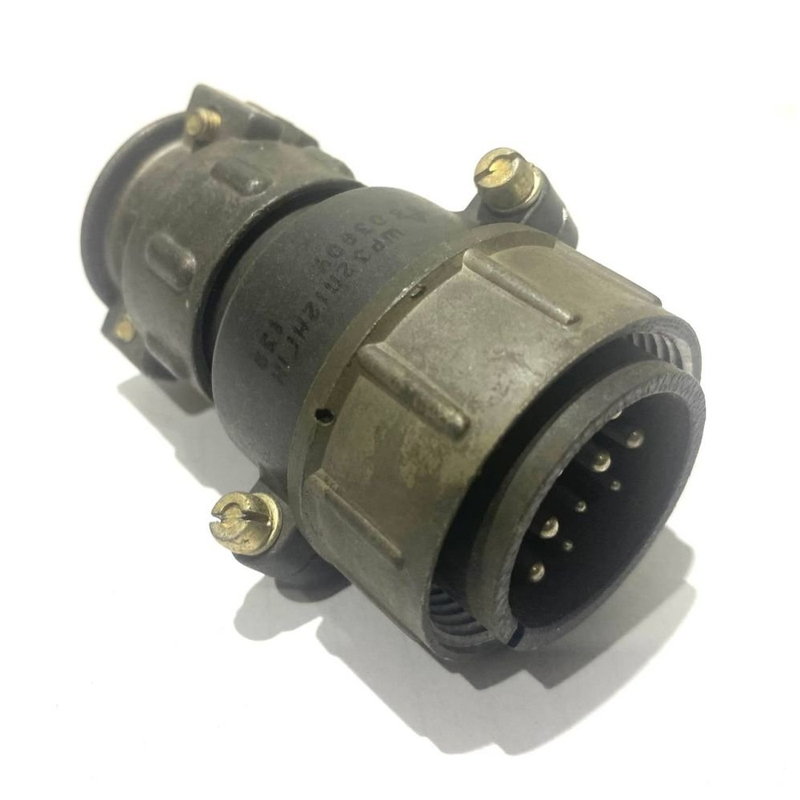

Разъем ШР32П12НГ1 представляет собой 12-контактную кабельную вилку, предназначенную для работы в электрических цепях как постоянного, так и переменного тока. Он относится к группе низковольтных разъемов и имеет следующие ключевые характеристики:

Основные характеристики

• Количество контактов : 12 (шесть контактов диаметром 1,5 мм и шесть диаметром 2,5 мм).
• Рабочее напряжение : до 850 В.
• Максимальная токовая нагрузка :
  • 10 А на контакт диаметром 1,5 мм.
  • 25 А на контакт диаметром 2,5 мм.
• Сопротивление изоляции : не менее 5000 МОм.
• Сопротивление контактов :
  • не более 2,5 м? для контактов ? 1,5 мм;
  • не более 1 м? для контактов ? 2,5 мм.

Конструкция и материалы

Корпус разъема изготовлен из алюминиевого сплава, что обеспечивает прочность и долговечность. Разъем имеет прямой патрубок для подключения неэкранированного кабеля. Сочленение соединителей осуществляется резьбовым методом с одношпоночной поляризацией корпусов.

Условия эксплуатации

• Температурный диапазон : от -60° С до +60° С.
• Смена температур : от -60° С до +110° С.
• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
• Механический удар : ускорение одиночного действия до 5000 м/с?.

Габаритные размеры

Размеры вилки составляют:

• Высота: 74,7 мм
• Ширина: 53,1 мм
• Диаметр патрубка: М36?1,5

Разъем ШР32П12НГ1 предназначен для длительной эксплуатации с минимальной наработкой в течение 1000 часов и сроком сохраняемости 15 лет .
