Назначение соединителя ШР32П12НГ1

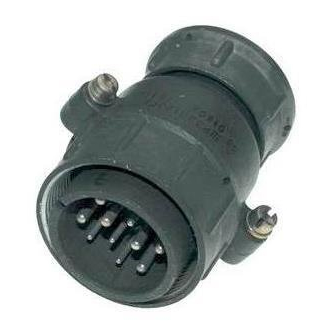

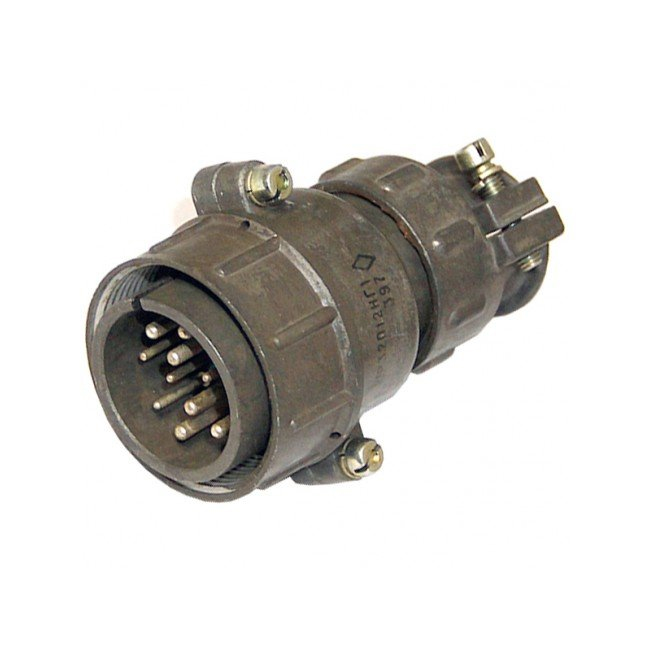

ШР32П12НГ1 — это кабельная вилка производства завода «Элекон» (Электромеханический завод «Элекон»), относящаяся к серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель негерметичный, применяется в приборных и кабельных системах.

Вилка обеспечивает электрическое соединение кабеля с ответной частью — розеткой соответствующего типа, образуя разъемное соединение, рассчитанное на многократное сочленение и расчленение в процессе эксплуатации.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР32П12НГ1 содержит полную информацию о конструкции и исполнении изделия. Каждая позиция обозначения имеет строго определенное значение:

• ШР — тип соединителя, цилиндрический низкочастотный;
• 32 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком (исполнение У соответствует угловому патрубку);
• 12 — количество контактов;
• Н — гайка патрубка для неэкранированного кабеля;
• Г1 — вариант исполнения.

Соединитель имеет 12 контактов с диаметром 1,5 или 2,5 мм. Сопротивление контактов составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 5000 МОм.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение: 850 В;
• Рабочий ток на контакт: 10 А для диаметра 1,5 мм и 25 А для диаметра 2,5 мм;
• Количество контактов: 12;
• Частота рабочего тока: до 3 МГц.

Показатели надежности и ресурса

• Минимальная наработка: 1000 часов;
• Количество циклов сочленения-расчленения: 500;
• Срок сохраняемости: 15 лет.

Условия эксплуатации

• Рабочая температура: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия (с учетом перегрева контактов до плюс 110 градусов Цельсия);
• Синусоидальная вибрация: диапазон 1–5000 Гц при ускорении до 30 g;
• Механический удар: до 500 g;
• Пониженное давление: до 1,3 умноженное на 10 в минус четвертой степени Паскаля;
• Влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.

Применение

Вилка ШР32П12НГ1 применяется в приборных и кабельных системах, где требуется надежное разъемное соединение для передачи электрических сигналов и питания. Благодаря устойчивости к вибрации, механическим ударам, пониженному давлению и широкому температурному диапазону, соединитель может использоваться в составе оборудования, работающего в жестких условиях эксплуатации.

Изделие рассчитано на эксплуатацию в электрических цепях постоянного и переменного тока и обеспечивает стабильное электрическое соединение на протяжении всего срока службы при соблюдении установленных режимов работы.
