Назначение и область применения

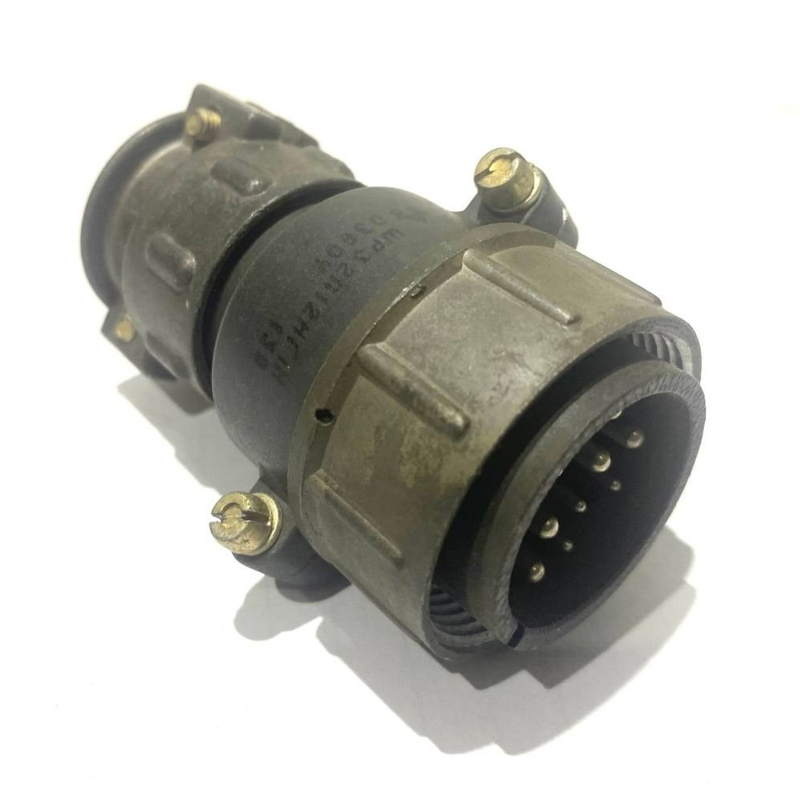

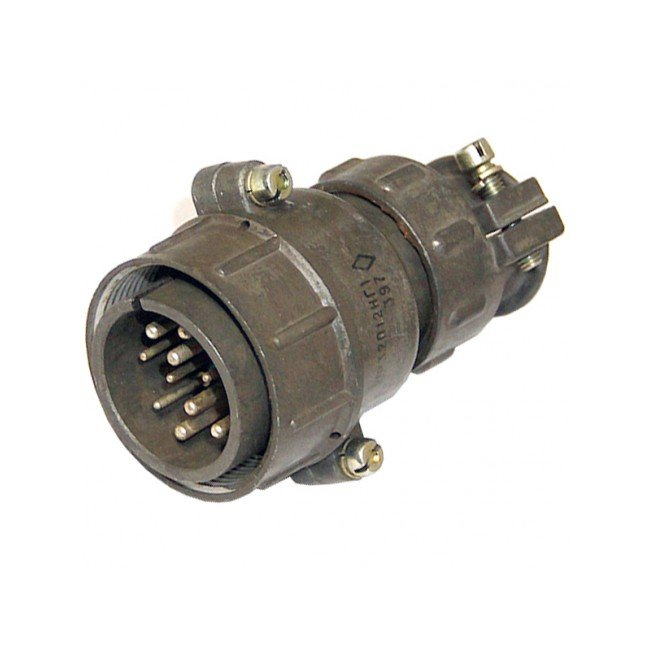

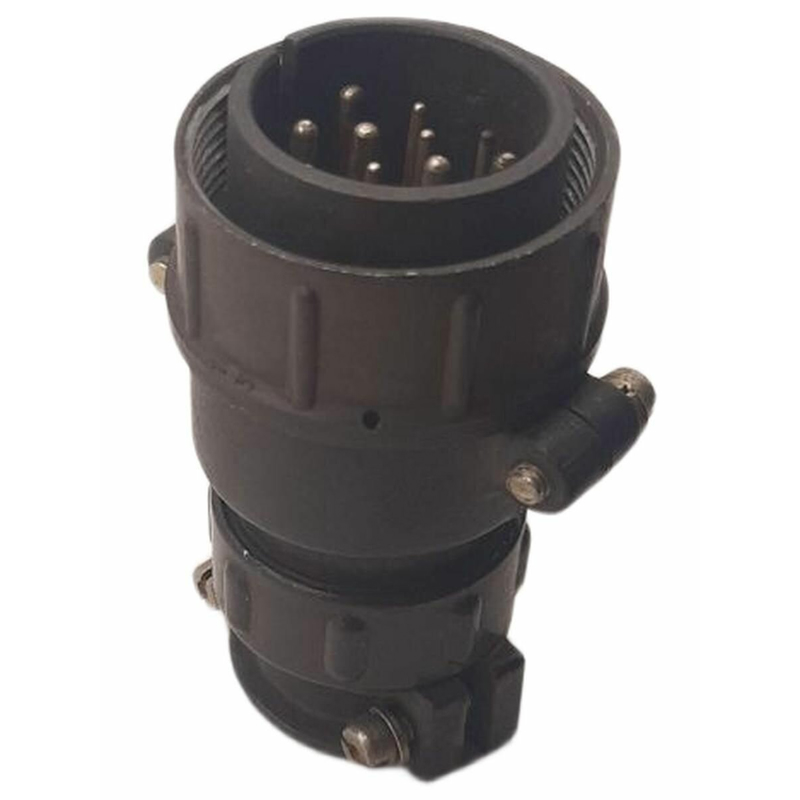

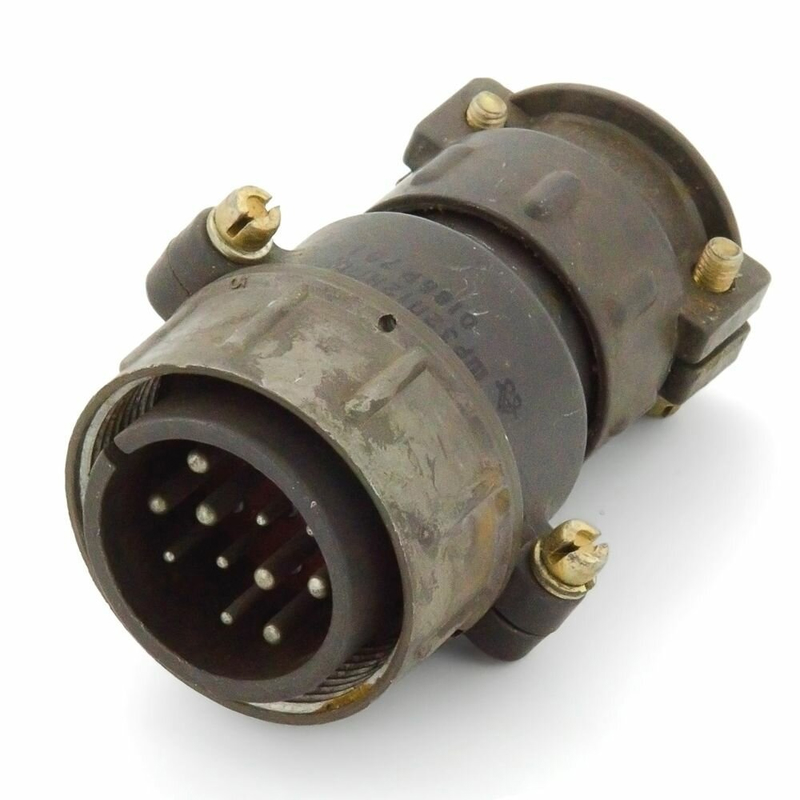

ШР32П12НГ1 ВИЛКИ (артикул 80025) — низкочастотный цилиндрический кабельный разъём‑вилка серии ШР, рассчитанный на соединение 12 контактов в одном корпусе. Изделие предназначено для межблочного электрического соединения внутри оборудования, а также для коммутации и управления цепями электропитания постоянного или переменного тока.

Благодаря предусмотренным характеристикам по вибрации и механическим ударам, разъём применяется в промышленной и специальной аппаратуре, где требуется надёжное разъёмное соединение кабеля с блоком. Ответной частью служит, как правило, блочная розетка ШР32П12ЭГ1 или другая розетка с тем же условным номером 12.

Расшифровка маркировки

• ШР — тип низкочастотного цилиндрического соединителя.
• 32 — условный размер корпуса (диаметр‑база).
• П — прямой патрубок (кабельный вывод).
• 12 — количество контактов.
• НГ1 — вилка на неэкранированный кабель, негерметичное исполнение.

Контакты и допустимые нагрузки

Вилка имеет 12 штыревых контактов двух типовых диаметров, что позволяет распределять силовые и сигнальные цепи в одном соединении:

• 6 контактов диаметром 1,5 мм, рассчитанных примерно на рабочий ток до 10 А, а по паспортным данным — до 20 А на контакт.
• 6 контактов диаметром 2,5 мм, рассчитанных примерно на ток до 25 А, а по паспортным данным — до 35 А на контакт.

Покрытие контактов, как правило, серебряное (Ag), что улучшает надёжность и долговечность электрического контакта и снижает переходное сопротивление.

Конструкция и корпус

Корпус чаще всего выполнен из алюминиевого сплава (например, А‑22), что обеспечивает механическую прочность и частичную экранизацию. Изолятор или контактная вставка обычно изготавливается из карболита или аналогичного термореактивного материала.

Форм‑фактор изделия — цилиндрический, с прямым патрубком под неэкранированный кабель и гайкой для фиксации кабеля. Сочленение вилки с розеткой выполняется с помощью резьбовой накидной гайки, которая обеспечивает надёжное механическое и электрическое соединение.

Электрические и эксплуатационные параметры

• Номинальное (или максимальное) напряжение — до 850 В.
• Рабочий диапазон частот — примерно от 1 до 5 000 Гц.
• Сопротивление изоляции — порядка 5 000 МОм.
• Переходное сопротивление контактов — единицы миллиом.
• Интервал рабочих температур — обычно от минус 60 °C до плюс 60 °C.
• Допустимая относительная влажность — до 98 процентов при температуре плюс 25 °C.

Применение и монтаж

Разъём устанавливается на кабеле со стороны вилки и соединяется с блочной розеткой того же условного номера. Резьбовая накидная гайка фиксирует сочленение, предотвращая самоотвинчивание при вибрации. Провода монтируются в контактную вставку в соответствии с принятой схемой включения контактов.

Для правильного подбора ответной части и схемы распайки следует учитывать количество и диаметры контактов, а также допустимые токовые нагрузки по каждой цепи. Изделие пригодно для эксплуатации в составе промышленной и специальной аппаратуры при указанных температурных и влажностных условиях.
