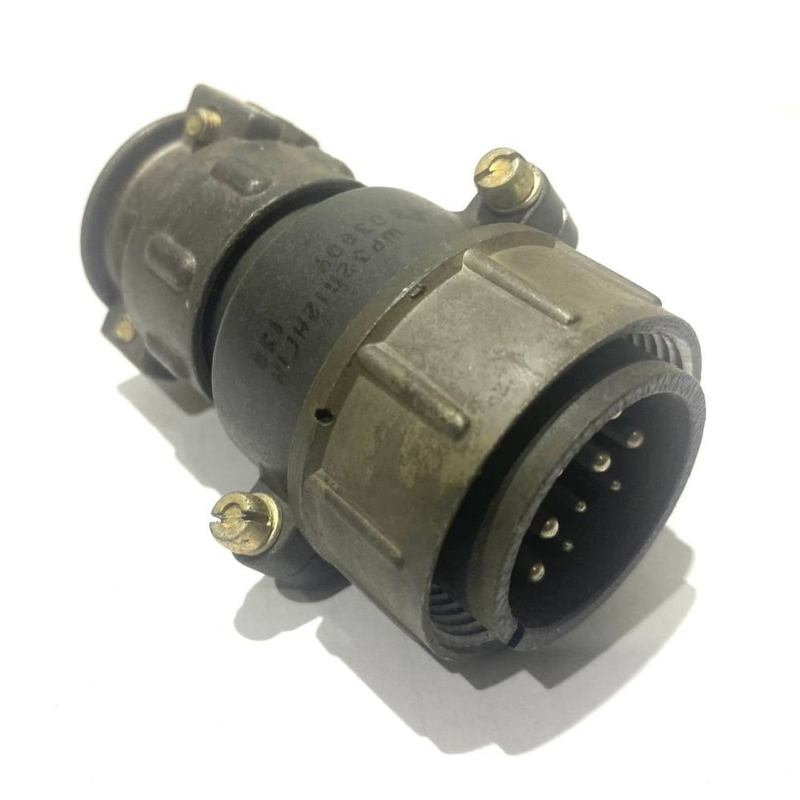

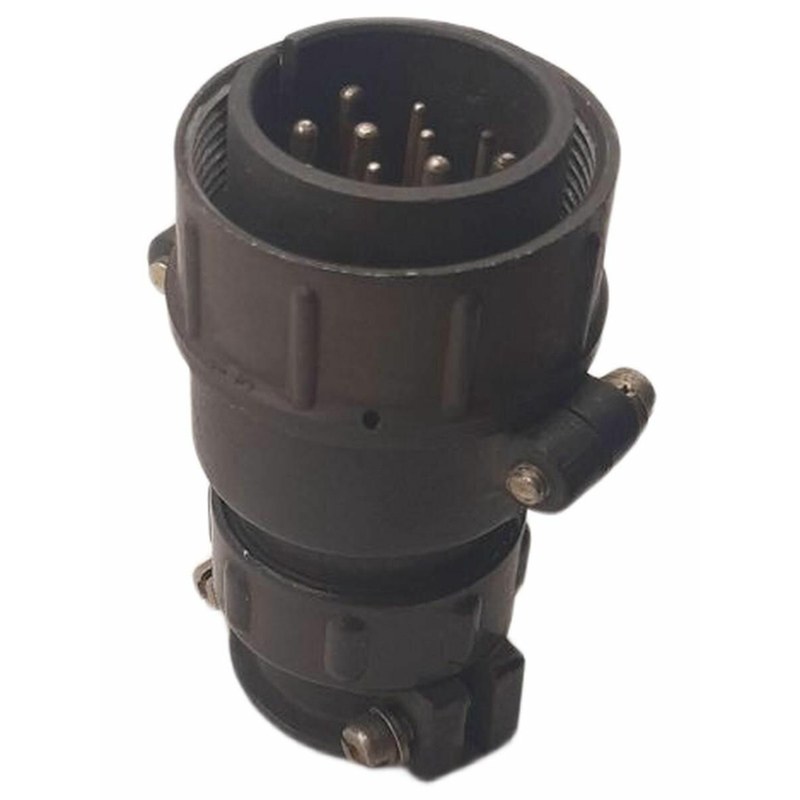

ШР32П12НГ1 — это кабельная вилка цилиндрического низкочастотного соединителя серии ШР производства завода «Каскад» (2024 г., ОТК). Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется для соединения и разъединения проводов, кабелей, узлов и блоков в цепях постоянного и переменного тока частотой до 3 МГц. Подходит для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), допускается наружное применение при защите от дождя, пыли и солнца. Часто применяется в сварочном оборудовании для кабелей управления от выпрямителей к полуавтоматам.

Характеристики

• Количество контактов: 12 (негерметичная, для неэкранированного кабеля с прямым патрубком). ?

• Максимальное рабочее напряжение: 850 В (амплитудное). ?

• Рабочий ток на контакт: до 10–25 А (максимальная нагрузка 20–35 А). ?

• Рабочая температура: от -60 до +60 °C (с учетом перегрева контактов до +110 °C). ?

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с?; удар до 5000 м/с?; линейное ускорение 2000 м/с?.

• Наработка: минимум 1000 часов, 500 сочленений-расчленений, срок сохраняемости 15 лет. ?

Расшифровка обозначения

ШР — тип соединителя; 32 — условный размер корпуса; П — приборное исполнение без патрубка (для вилки — с прямым патрубком); 12 — 12 контактов; Н — неэкранированный кабель; Г1 — гайка. ?
