Назначение

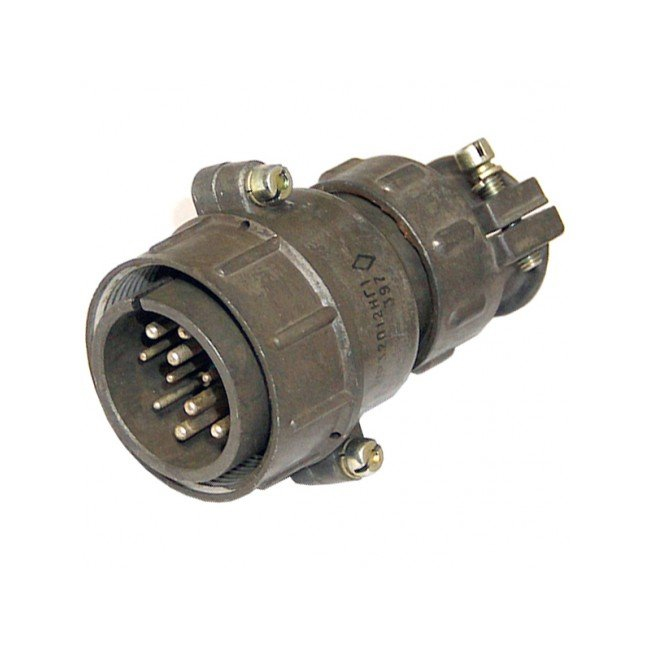

ШР32П12НГ1 — цилиндрический низкочастотный электрический соединитель типа «вилка» с прямым патрубком, относящийся к серии ШР. Изделие предназначено для подключения кабеля к приборной части разъёма в электрических цепях постоянного и переменного тока, в том числе на частотах до 3 МГц. Основная задача вилки — обеспечить надёжное электрическое соединение кабельных линий с оборудованием и коммутацию цепей питания и сигнала в составе разъёмного соединения совместно с ответной розеткой соответствующего типоразмера.

Расшифровка обозначения

• ШР — тип цилиндрического низкочастотного соединителя.
• 32 — условный размер корпуса.
• П — прямой патрубок: кабельная часть выполнена без изгиба.
• 12 — общее количество контактов в разъёме.
• Н — вид гайки патрубка, предназначенной для неэкранированного кабеля.
• Г — исполнение «вилка» (кабельный разъём).
• 1 — конкретное сочетание и тип контактов.

Маркировка «5» в наименовании соответствует приёмке «5». Год выпуска — 2002.

Основные технические данные

• Рабочее напряжение — до 850 В (амплитудное значение) для постоянного и переменного тока.
• Максимальный рабочий ток на контакт — как правило до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов большего диаметра, в зависимости от конкретного исполнения.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Климатические и механические условия

Рабочий диапазон температур окружающей среды — примерно от минус 60 °С до плюс 60 °С; с учётом перегрева контактов верхняя граница может достигать плюс 110…плюс 120 °С. Разъём выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до примерно 300 м/с² (30 g). Изделие устойчиво к механическим ударам (одиночным и многократным) и линейным перегрузкам, что делает его пригодным для бортовых и промышленных применений.

Конструкция и особенности

Вилка ШР32П12НГ1 выполнена как кабельный разъём с резьбовым сочленением, что обеспечивает надёжное включение и выключение, а также фиксацию соединения в процессе эксплуатации. Корпус имеет одношпоночную поляризацию, исключающую неправильное соединение с розеткой. Разъём относится к негерметичным изделиям, предназначенным для эксплуатации в нормальных климатических условиях, и не ориентирован на полную герметичность от влаги и пыли.

Применение

Соединитель применяется для коммутации кабельных линий с приборной частью разъёма в цепях постоянного и переменного тока, включая работу на частотах до 3 МГц. Благодаря стойкости к вибрации и механическим нагрузкам вилка востребована в бортовых и промышленных системах, где требуется разъёмное соединение с резьбовой фиксацией и защитой от неправильного сочленения. Совместно с ответной розеткой соответствующего типоразмера серии ШР изделие образует разъёмное соединение на 12 контактов и используется при монтаже и обслуживании электрических цепей питания и сигнала.
