Назначение изделия

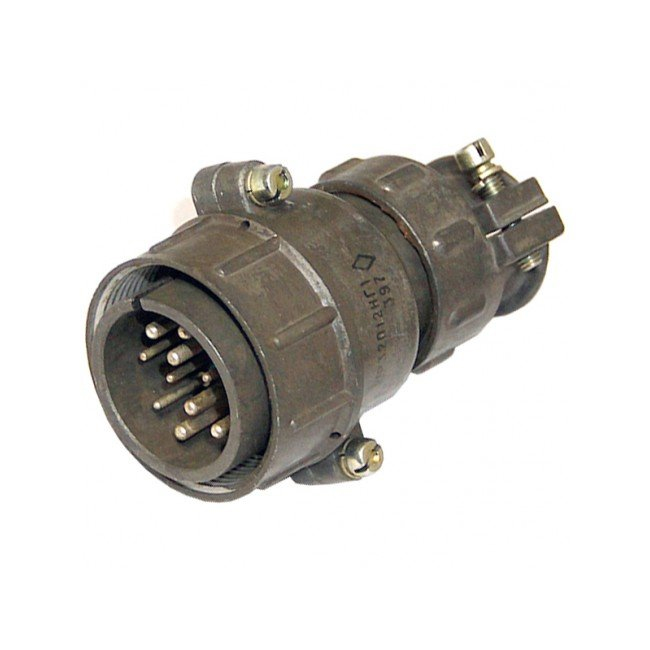

ШР32П12НГ1 представляет собой кабельную низкочастотную вилку цилиндрического типа из серии ШР. Изделие предназначено для объёмного монтажа и применяется в составе электрических соединителей, работающих при повышенных электрических и механических нагрузках в промышленных, авиационных и космических системах.

Вилка служит кабельной частью разъёма и сочленяется с ответной розеткой соответствующего типоразмера серии ШР. Изделие относится к негерметичным соединителям и рассчитано на работу с неэкранированным кабелем.

Расшифровка обозначения

Обозначение ШР32П12НГ1 построено по типовой схеме маркировки соединителей серии ШР и раскрывается следующим образом:

• ШР — низкочастотный цилиндрический разъём объёмного монтажа;
• 32 — условный размер корпуса, определяющий диаметр резьбовой части;
• П12 — кабельная часть с прямым патрубком и двенадцатью контактами;
• НГ1 — негерметичная вилка, где Г обозначает вилку, а 1 указывает сочетание контактов по техническим условиям.

Основные технические характеристики

Заявленные параметры изделия определяют его применимость в силовых и сигнальных цепях:

• рабочее напряжение — до примерно 850 В амплитудного значения для цепей постоянного и переменного тока частотой до примерно 3 МГц;
• максимальный рабочий ток на контакт зависит от диаметра контактного штифта, обычно 1,5 или 2,5 мм, и составляет порядка 10 А и 25 А соответственно;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• число контактов — двенадцать;
• соединение с розеткой — резьбовое, с одношпоночной поляризацией корпусов.

Условия эксплуатации и надёжность

Рабочий диапазон температур окружающей среды составляет примерно от минус 60 до плюс 60 градусов Цельсия. При смене температур с учётом перегрева контактов допускается работа до примерно плюс 110 градусов Цельсия.

Разъём рассчитан на повышенные вибрационные и ударные нагрузки: синусоидальная вибрация с частотой до 5000 Гц при ускорении до 300 метров на секунду в квадрате, механические удары с пиковыми ускорениями до 5000 метров на секунду в квадрате при одиночном ударе и до 350 метров на секунду в квадрате при многократных ударах.

Ресурс изделия включает до 500 циклов сочленения и расчленения, минимальную наработку порядка 1000 часов и срок сохраняемости около 15 лет. Климатическое исполнение, как правило, УХЛ — универсальное для умеренного и холодного климата, с допустимой влажностью до примерно 98 процентов при температуре плюс 25 градусов Цельсия.

Конструктивные особенности и применение

Вилка имеет прямой кабельный патрубок и негерметичное исполнение корпуса. Одношпоночная поляризация обеспечивает правильную ориентацию при сочленении и исключает ошибочное подключение. Резьбовое соединение с розеткой обеспечивает механическую прочность стыка при вибрациях и ударах.

Типовое применение — бортовые и промышленные кабельные сети, пультовое и приборное оборудование, системы, где требуются низкочастотные цилиндрические соединители с объёмным монтажом и стойкостью к жёстким условиям эксплуатации.

Приёмка и год выпуска

В характеристиках товара указана приёмка «5», а также год выпуска 92. Эти сведения приведены в карточке изделия вместе с артикулом 41256 и отнесением к категории ШР32. Производитель в данных каталога не указан, комплектация и гарантийные условия в предоставленных сведениях не приводятся.
