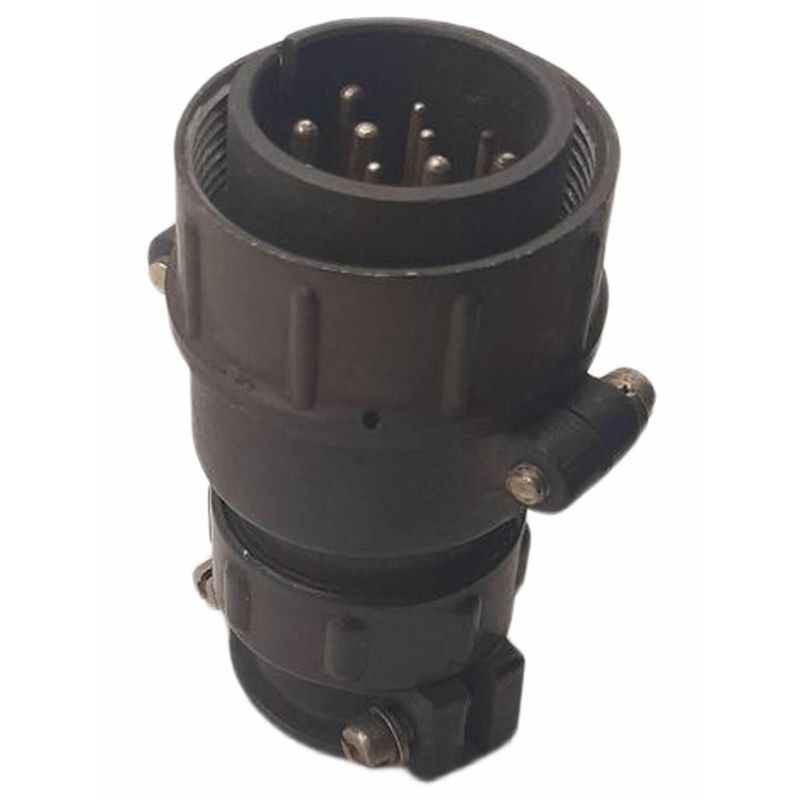

ШР32П12НГ1-К ВИЛКИ Элекон

Цена:

1600 ₽

Производитель: Элекон

Технические характеристики

ШР32П12НГ1-К — это кабельная вилка производства Элекон из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного подключения в электрических цепях оборудования. Она имеет 12 контактов (обычно 6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм), с серебряным покрытием для низкого сопротивления (не более 2,5 мОм для мелких и 1 мОм для крупных).

SHR16P2NSH5 cable socket

Номинальное напряжение: до 850 В.
Рабочий ток: 10–20 А на контакт Ø1,5 мм, 25–35 А на контакт Ø2,5 мм.
Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C).
Метод монтажа: пайка, резьбовое соединение, прямой патрубок для неэкранированного кабеля.

Эта вилка устойчива к вибрациям (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и имеет ресурс 500 циклов сочленения-расчленения с наработкой не менее 1000 часов.

Корпус из алюминиевого сплава, изолятор — карболит, негерметичная, с одношпоночной поляризацией и накидной гайкой M36x1,5. Габариты примерно 52x41x72 мм (или близкие варианты), масса около 102 г. Используется в сварочном оборудовании, HVAC-системах, контрольно-измерительных приборах для слаботочных цепей и дистанционного управления.

ШР — серия; 32 — размер корпуса; П — прямой патрубок; 12 — число контактов; НГ1 — неэкранированный кабель, набор контактов №1; К — кабельная вилка. Производитель Элекон (или аналоги от АО «Нур») соответствует ТУ вроде бРО.364.028.

Описание

Назначение

ШР32П12НГ1-К — кабельная вилка производства «Элекон» из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для надёжного подключения в электрических цепях оборудования. Вилка применяется в сварочном оборудовании, HVAC-системах, контрольно-измерительных приборах для слаботочных цепей и дистанционного управления.

Конструкция и особенности

Вилка имеет 12 контактов: обычно 6 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм. Контакты выполнены с серебряным покрытием, что обеспечивает низкое переходное сопротивление — не более 2,5 мОм для мелких контактов и не более 1 мОм для крупных.

Корпус изготовлен из алюминиевого сплава, изолятор — из карболита. Соединитель негерметичный, имеет одношпоночную поляризацию и накидную гайку М36х1,5. Метод монтажа — пайка, резьбовое соединение, прямой патрубок для неэкранированного кабеля.

Расшифровка обозначения

ШР — серия соединителя;
32 — размер корпуса;
П — прямой патрубок;
12 — число контактов;
НГ1 — неэкранированный кабель, набор контактов номер один;
К — кабельная вилка.

Технические характеристики

Номинальное напряжение: до 850 В.
Рабочий ток: 10–20 А на контакт диаметром 1,5 мм; 25–35 А на контакт диаметром 2,5 мм.
Рабочая температура: от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия.
Устойчивость к вибрациям: 1–5000 Гц при ускорении до 300 метров на секунду в квадрате.
Устойчивость к ударам: до 5000 метров на секунду в квадрате.
Ресурс: 500 циклов сочленения-расчленения, наработка не менее 1000 часов.
Габариты: примерно 52 на 41 на 72 мм.
Масса: около 102 граммов.

Применение

Благодаря прочному корпусу и стойкости к механическим нагрузкам вилка подходит для эксплуатации в условиях вибраций и ударных воздействий. Типичные области применения — сварочное оборудование, системы HVAC, контрольно-измерительные приборы, слаботочные цепи и цепи дистанционного управления.

Совместимость и нормативная база

Производитель — «Элекон». Аналоги выпускаются, в частности, АО «Нур». Изделие соответствует техническим условиям, таким как БРО.364.028. Серия ШР представляет собой низкочастотные цилиндрические соединители, широко распространённые в отечественном оборудовании.
