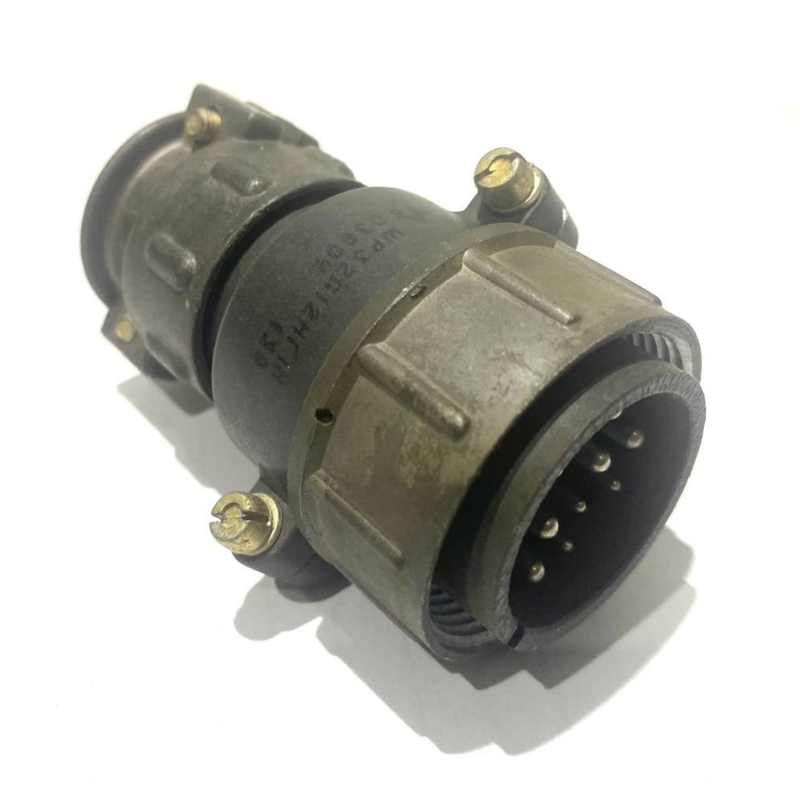

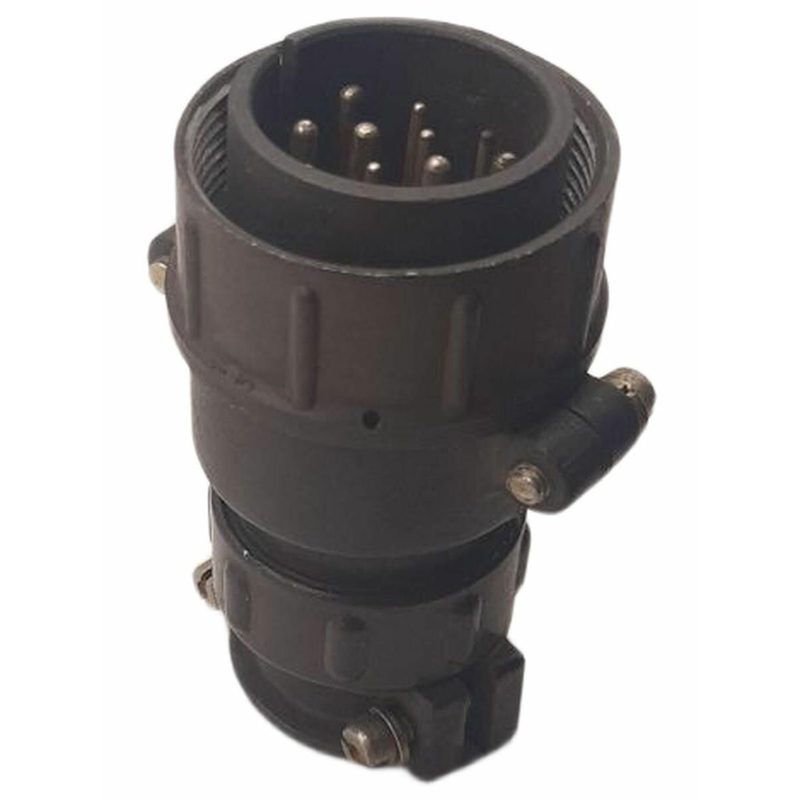

ШР32П12НГ1-К Элекон

Цена:

2800 ₽

Производитель: Элекон

Технические характеристики

ШР32П12НГ1-К Элекон — это кабельная вилка промышленного разъема серии ШР, предназначенная для надежного соединения в различных электроустановках. Производитель Элекон выпускает ее для применения в условиях повышенных требований к виброустойчивости и герметичности.

Разъем имеет 12 контактов: 6 диаметром 1,5 мм (рабочий ток до 10 А) и 6 диаметром 2,5 мм (до 25 А), с максимальной токовой нагрузкой на соединитель до 210 А при напряжении до 850 В. Диаметр прохода корпуса — 36 мм, материал контактов — латунь ЛС59-1 с серебряным покрытием (буква "Н " обозначает никель как альтернативу).

Изоляторы выполнены из карболита К-211-3, сопротивление контакта не превышает 0,0025 Ом для мелких и 0,001 Ом для крупных, а сопротивление изоляции — не менее 5000 МОм.

ШР — тип соединителя (негерметичный).
32 — условный размер корпуса.
П — прямой патрубок.
12 — количество контактов.
Н — гайка для неэкранированного кабеля.
Г — вилка (штыревой контакт).
1 — сочетание контактов.
Суффикс "-К " указывает на кабельное исполнение.

Разъем выдерживает температуру от -60°C до +60°C (с учетом перегрева контактов до +110°C), вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с². Ресурс — минимум 1000 часов наработки, 500 соединений-расчленений, срок хранения — 15 лет.

Описание

Назначение

ШР32П12НГ1-К производства «Элекон» представляет собой кабельную вилку промышленного разъёма серии ШР. Изделие предназначено для надёжного электрического соединения в электроустановках, где предъявляются повышенные требования к виброустойчивости и герметичности. Вилка применяется для коммутации цепей питания и управления в составе кабельных сборок, шкафов и пультов, работающих в сложных условиях эксплуатации. Артикул товара — 9932, категория — ШР32.

Конструкция и технические особенности

Соединитель оснащён 12 контактами двух типов. Шесть контактов имеют диаметр 1,5 мм и рассчитаны на рабочий ток до 10 А, ещё шесть — диаметр 2,5 мм с рабочим током до 25 А. Максимальная токовая нагрузка на соединитель достигает 210 А при напряжении до 850 В. Диаметр прохода корпуса составляет 36 мм.

Контакты изготовлены из латуни марки ЛС59-1 с серебряным покрытием; буква «Н» в обозначении допускает никель как альтернативное покрытие. Изоляторы выполнены из карболита К-211-3. Сопротивление контакта не превышает 0,0025 Ом для мелких контактов и 0,001 Ом для крупных, а сопротивление изоляции составляет не менее 5000 МОм.

Расшифровка маркировки

ШР — тип соединителя, негерметичный;
32 — условный размер корпуса;
П — прямой патрубок;
12 — количество контактов;
Н — гайка для неэкранированного кабеля;
Г — вилка со штыревым контактом;
1 — сочетание контактов;
суффикс «-К» — кабельное исполнение.

Условия эксплуатации и ресурс

Разъём выдерживает температуру от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия. Устойчивость к вибрации заявлена в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, к ударам — до 5000 метров на секунду в квадрате, к линейному ускорению — 2000 метров на секунду в квадрате.

Ресурс изделия составляет не менее 1000 часов наработки и 500 циклов соединений-расчленений. Срок хранения — 15 лет. Такие параметры определяют применение вилки в ответственных электроустановках, где важны стабильность контакта и стойкость к механическим воздействиям.

Применение

ШР32П12НГ1-К востребована в промышленном оборудовании, системах автоматики и силовых цепях, эксплуатируемых при вибрации, ударных нагрузках и перепадах температуры. Кабельное исполнение с гайкой для неэкранированного кабеля упрощает монтаж и обеспечивает надёжное крепление кабельной линии. Благодаря сочетанию контактов разного диаметра одна вилка позволяет коммутировать как силовые, так и вспомогательные цепи.
