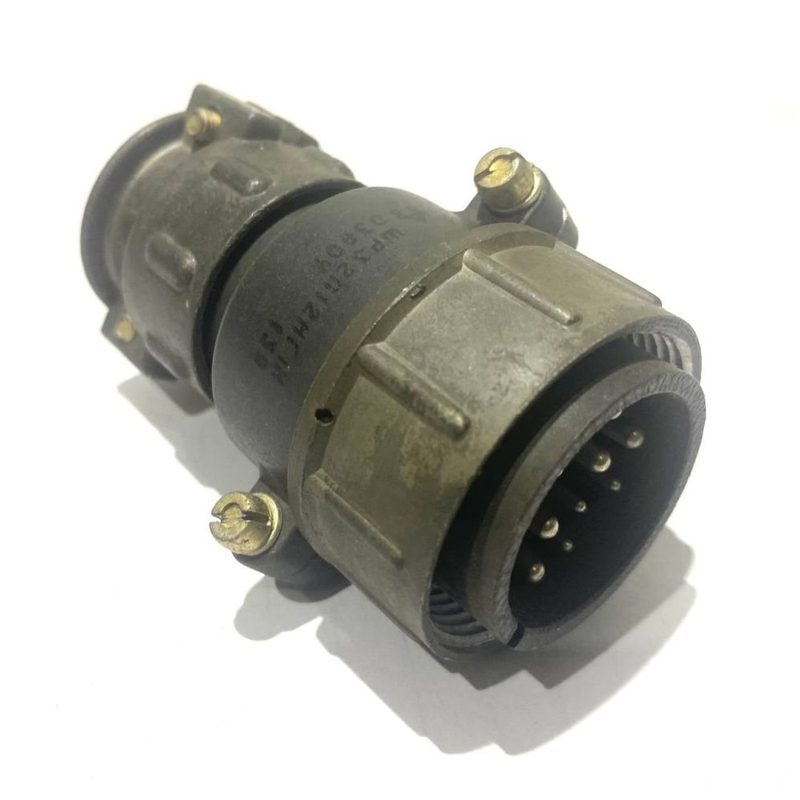

ШР32П12НГ1 представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии ШР. Это негерметичное устройство с 12 контактами (шесть диаметром 1,5 мм и шесть 2,5 мм), предназначенное для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Назначение

Соединитель применяется в электро-, радио- и контрольно-измерительных приборах для надежного соединения кабелей с приборами. Он имеет прямой патрубок для неэкранированного кабеля и проходной диаметр 36 мм, обеспечивая защиту от пыли и брызг.

Технические характеристики

• Максимальная токовая нагрузка: 10 А на контакты 1,5 мм и 25 А на 2,5 мм (единичная — до 20–35 А).

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C).

• Вибрация: 1–5000 Гц при 300 м/с²; удары до 5000 м/с².

Надежность

Соединитель выдерживает 500 сочленений-расчленений и имеет минимальную наработку 1000 часов при сроке хранения 15 лет. Сечение подсоединяемого провода — до 1,93 мм² и 3 мм² соответственно.

Расшифровка маркировки

ШР — тип (негерметичный цилиндрический); 32 — размер корпуса; П — приборная часть без патрубка; 12 — 12 контактов; Н — нормальные габариты; Г1 — одношпоночная поляризация; вилка — кабельная часть с прямым патрубком.​
