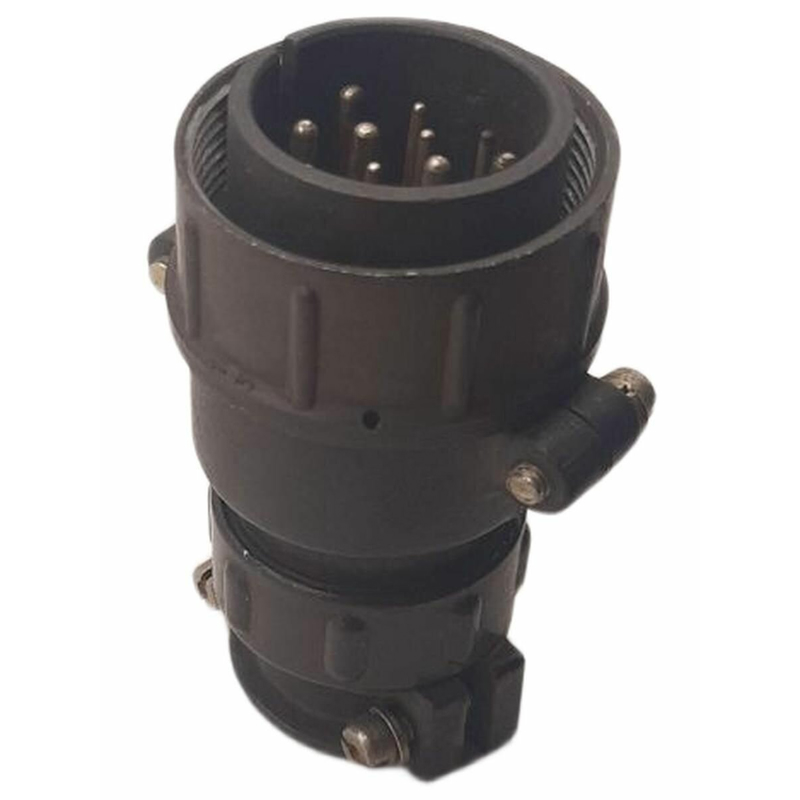

Соединитель ШР32П12НГ1 вилка представляет собой электрический разъем, предназначенный для работы в цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может функционировать при напряжении до 850 В и используется для соединения и разъединения электрических цепей, проводов и кабелей в электро- и радиоаппаратуре.

Технические характеристики

• Количество контактов: 12
• Максимальная токовая нагрузка: 210 А
• Рабочий ток:
  • 20 А для контактов диаметром 1,5 мм
  • 35 А для контактов диаметром 2,5 мм
• Сопротивление изоляции: не менее 5000 МОм
• Рабочая температура: от -60 °C до +60 °C
• Габаритные размеры: 52х41х72 мм

Конструкция и материалы

вилка ШР32П12НГ1 имеет конструкцию с прямым патрубком для неэкранированного кабеля. Корпус изготовлен из алюминиевого сплава, а вставка (изолятор) выполнена из карболита. Контакты имеют серебряное покрытие, что обеспечивает хорошую проводимость и устойчивость к коррозии.

Условия эксплуатации

Соединитель способен выдерживать:

• Синусоидальную вибрацию: диапазон частот от 1 до 5000 Гц с ускорением до 300 м/с?.
• Механические удары: одиночного действия с ускорением до 5000 м/с? и многократного действия до 350 м/с?.
• Атмосферное давление: рабочее пониженное давление до 1,3·10?? Па.

Обозначение

Структура условного обозначения соединителя ШР32П12НГ1:

• ШР - тип соединителя
• 32 - условный размер корпуса
• П - конструктивное исполнение (без патрубка)
• 12 - количество контактов
• Н - вид гайки патрубка (для неэкранированного кабеля)
• Г - вид контактов вилка
• 1 - обозначение сочетания контактов

Этот разъем широко применяется в различных областях, включая электронику и радиотехнику, благодаря своей надежности и универсальности.
