Назначение изделия

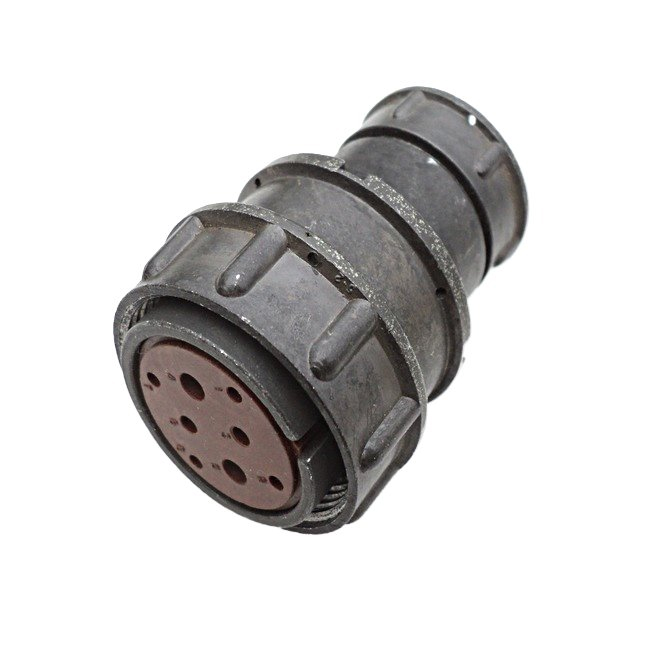

ШР32П12ЭШ3 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР с прямым патрубком для экранированного кабеля. Изделие предназначено для надежного соединения электрических цепей в электро- и радиоаппаратуре. Розетка обеспечивает стабильный электрический контакт и защиту места соединения от механических повреждений и внешних воздействий. Конструкция с прямым патрубком рассчитана на монтаж экранированного кабеля, что позволяет использовать её в схемах с повышенными требованиями к помехозащищенности.

Область применения

Розетка ШР32П12ЭШ3 применяется в радиоэлектронной и радиотехнической аппаратуре для подключения экранированных кабелей, узлов и блоков. Соединитель подходит для эксплуатации в условиях вибрации и значительных механических нагрузок, включая промышленные и транспортные установки. Изделие допускается к использованию во внутренних и наружных установках в климатическом исполнении УХЛ, что соответствует умеренному и холодному климату. При наружном применении потребитель самостоятельно обеспечивает необходимую защиту от пыли и влаги.

Основные конструктивные и технические подтверждённые особенности

Соединитель относится к серии ШР32 и производится компанией «Каскад». Артикул изделия — 51458. Розетка имеет следующие заявленные характеристики:

Электрические параметры

• Количество контактов: 12 штук, диаметр контактов 1,5 миллиметра.
• Рабочий ток на один контакт: до 10 ампер.
• Общий рабочий ток: до 120 ампер.
• Максимальное напряжение: 850 вольт амплитудного значения.
• Сопротивление контакта: не более 2,5 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом.

Механическая стойкость и ресурс

• Устойчивость к вибрации в диапазоне частот от 1 до 5000 герц при ускорении 300 метров в секунду за секунду, что соответствует 30 единицам ускорения свободного падения.
• Стойкость к механическим ударам с ускорением до 5000 метров в секунду за секунду, что соответствует 500 единицам ускорения свободного падения.
• Ресурс по количеству соединений и расстыковок: 500 циклов.

Условия эксплуатации и совместимость

Изделие предназначено для работы в составе низкочастотных цилиндрических соединителей серии ШР. Прямой патрубок ориентирован на подключение экранированного кабеля, что упрощает монтаж и обеспечивает корректную заделку экрана. Розетка сохраняет работоспособность при воздействии вибрационных и ударных нагрузок, характерных для подвижной техники, промышленного оборудования и стационарных радиоэлектронных комплексов. Климатическое исполнение УХЛ допускает применение в регионах с умеренным и холодным климатом, однако при размещении вне помещений потребитель должен предусмотреть дополнительные меры защиты от атмосферных осадков, пыли и прямого попадания влаги.

Комплектность и идентификация

Полное наименование изделия — ШР32П12ЭШ3 РОЗЕТКИ Каскад. Артикул для заказа и учёта — 51458. Категория в каталоге — ШР32. Изготовитель — компания «Каскад». Год выпуска партии, к которой относится описание, — 2024. Розетка поставляется как самостоятельное комплектующее изделие и предназначена для установки в аппаратуру или на кабельные сборки в соответствии с проектной документацией потребителя. Монтаж следует выполнять с учётом типа экранированного кабеля и требований к заделке экрана в прямой патрубок розетки.
