Назначение и область применения

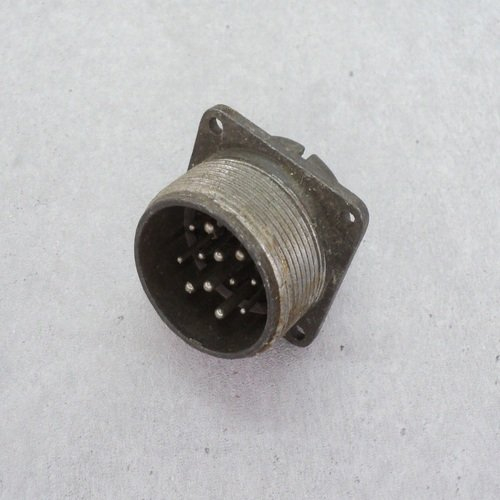

ШР32П12ЭШ1Н представляет собой вилку блочную негерметичного типа, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу с экранированными кабелями и применяется в составе радиоэлектронной аппаратуры, промышленного оборудования и измерительных комплексов, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Соединитель ориентирован на эксплуатацию в климатическом исполнении УХЛ и сохраняет работоспособность при температурах окружающей среды от минус 60 до плюс 60 градусов Цельсия. Конструкция вилки обеспечивает стабильное электрическое соединение при значительных механических нагрузках, включая вибрационные и ударные воздействия.

Конструктивные особенности и технические характеристики

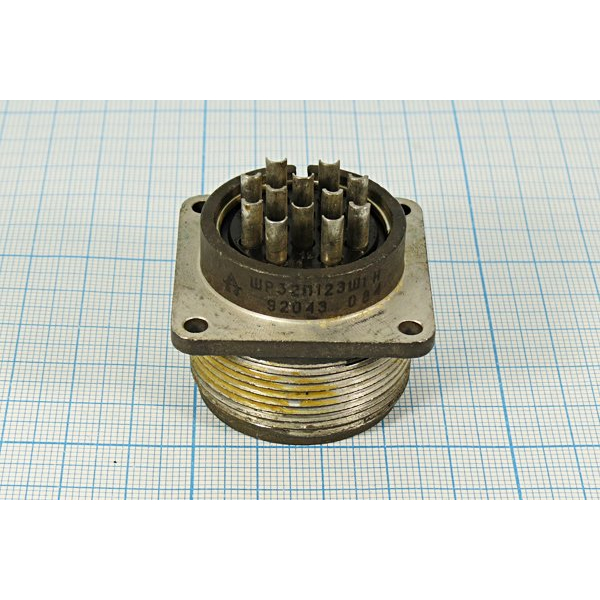

Изделие относится к типу соединителей ШР с условным размером корпуса 32 и конструктивным исполнением с прямым патрубком. В обозначении модели заложены ключевые параметры: буква «Ш» указывает на розеточную часть, однако в контексте блочного монтажа данная вилка выполняет функцию ответной части кабельной розетки.

Корпус соединителя рассчитан на двенадцать контактов комбинированного сечения: шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм. Контактные элементы выполнены из серебра или никеля, что обеспечивает низкое переходное сопротивление и устойчивость к окислению.

Электрические параметры

• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм
• Максимальная токовая нагрузка на одиночный контакт: 20 А для контактов 1,5 мм и 35 А для контактов 2,5 мм
• Максимальная суммарная токовая нагрузка: 210 А
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм
• Амплитудное значение рабочего напряжения цепи: 850 В

Механические и эксплуатационные параметры

• Количество сочленений-расчленений: 500 циклов
• Минимальная наработка: 1000 часов
• Диапазон частот синусоидальной вибрации: от 1 до 5000 Гц
• Ускорение синусоидальной вибрации: 300 метров на секунду в квадрате (30 g)
• Механический удар одиночного действия: 5000 метров на секунду в квадрате (500 g)
• Механический удар многократного действия: 350 метров на секунду в квадрате (35 g)
• Атмосферное пониженное давление: 1,3 на 10 в минус четвёртой степени Па

Совместимость и ответные части

Вилка блочная ШР32П12ЭШ1Н взаимосочленяема с широкой номенклатурой кабельных розеток типа ШР32. В число ответных частей входят как розетки с прямым патрубком, так и угловые модификации, включая изделия с экранирующей гайкой патрубка и без неё.

Соединители серии ШР соответствуют требованиям ГЕО.364.107 ТУ и совместимы по посадочным и контактным параметрам с соединителями 2РТ-А по ГЕО.364.118 ТУ, 2РТТ по ГЕО.364.120 ТУ, а также ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ. Это позволяет применять вилку ШР32П12ЭШ1Н в смешанных схемах с различными типами ответных разъёмов при условии соблюдения электрических и механических характеристик.

Блочное исполнение предполагает монтаж изделия непосредственно на панель или корпус оборудования, что упрощает компоновку и сокращает количество промежуточных соединений. Конструкция с прямым патрубком и экранирующей гайкой обеспечивает совместимость с экранированными кабелями и способствует снижению уровня электромагнитных помех в низкочастотных и высокочастотных цепях.
