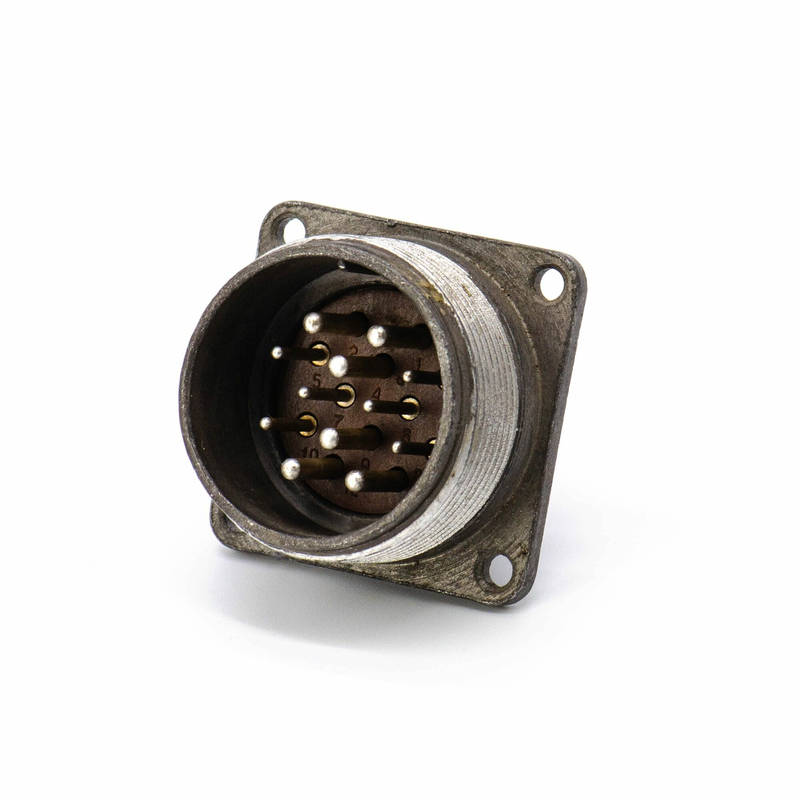

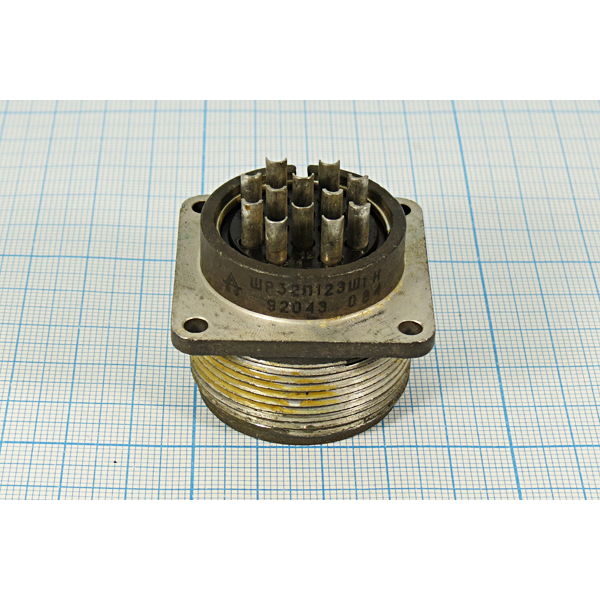

ШР32П12ЭШ1Н — это низкочастотный цилиндрический соединитель (розетка кабельная) общего назначения, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он используется в радиоэлектронной и радиотехнической аппаратуре, в основном для внутреннего монтажа в климатическом исполнении УХЛ2.

Основные характеристики

Соединитель имеет 12 контактов, рабочее напряжение до 850 В и максимальную токовую нагрузку на контакт до 20–35 А (рабочий ток — 10–25 А). Диаметр контактов — 1,5–2,5 мм, сечение провода — до 3 мм², сопротивление контакта — не более 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм.

Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²), линейное ускорение до 2000 м/с², температуру от -60°C до +60°C (с перегревом контактов до +110°C) и пониженное давление до 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов, количество соединений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный цилиндрический).

• 32 — условный размер корпуса.

• П — кабельная часть с прямым патрубком.

• 12 — количество контактов.

• Э — гайка для экранированного кабеля.

• Ш — розетка (гнездо).

• 1 — сочетание контактов; Н — модификация (вероятно, для неэкранированных кабелей в некоторых вариантах).

Разъем имеет резьбовое сочленение, одношпоночную поляризацию и блочный кабельный корпус.​
