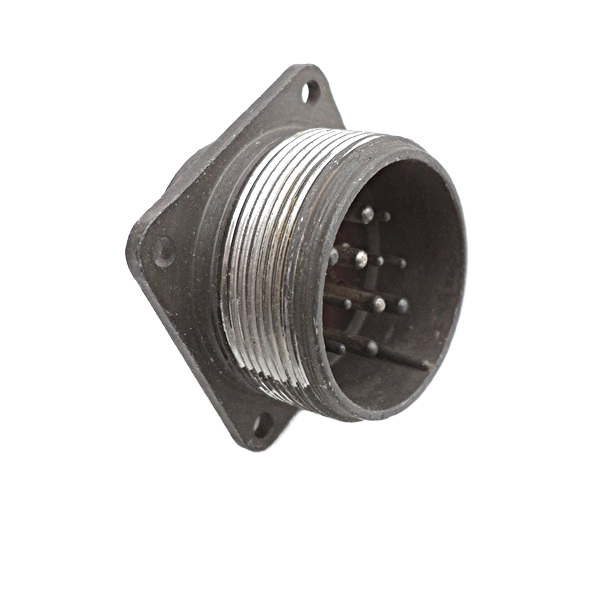

ШР32П12ЭШ1 вилка Каскад (2024г ОТК) — это приборная вилка низкочастотного цилиндрического соединителя серии ШР без патрубка, предназначенная для надежного соединения электрических цепей.

Применение

Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, включая слаботочные цепи выпрямителей и сварочное оборудование вроде ПДГО-510, ПДГ-312-5, ПДГО-511.

Характеристики

• Работает в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение).

• 12 контактов: 6 диаметром 1,5 мм (ток до 20 А), 6 диаметром 2,5 мм (ток до 35 А); общая токовая нагрузка до 210 А.

• Климатическое исполнение УХЛ2 (от -60 до +60 °C, смена температур до +110 °C), выдерживает вибрацию (1–5000 Гц, 300 м/с?), удары (до 5000 м/с?) и пониженное давление.

• Наработка 1000 часов, 500 сочленений-расчленений, срок сохраняемости 15 лет.
