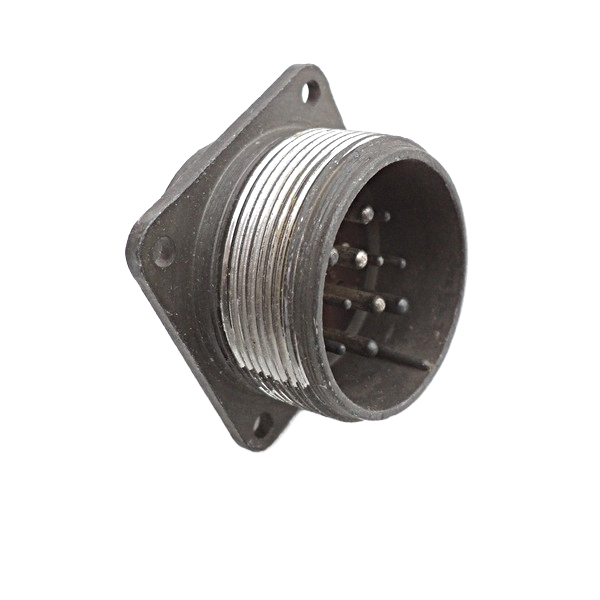

Разъем ШР32П12ЭШ1 представляет собой 12-ти контактную негерметичную приборную вилку серии ШР. Он предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В. вилка имеет проходной диаметр 36 мм и обеспечивает соединение двенадцати контактов: шесть диаметром 1,5 мм и шесть диаметром 2,5 мм. Рабочая токовая нагрузка на контакты составляет до 10 А для контактов диаметром 1,5 мм и до 25 А для контактов диаметром 2,5 мм, хотя максимальная токовая нагрузка на одиночный контакт может достигать 20 А и 35 А соответственно.

Разъемы серии ШР состоят из двух частей: вилки и розетки. вилки могут быть как блочными (приборными), так и кабельными. Блочная часть ШР изготавливается без патрубка, с прямым или угловым патрубком, а кабельная часть — с прямым или угловым патрубком. Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов одношпоночная. Покрытие контактов может быть серебряным или никелевым.

вилка ШР32П12ЭШ1 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Она подходит для монтажа с экранированными или неэкранированными кабелями в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).

Технические характеристики

• Материалы:
  • Корпус: Алюминиевый сплав (как правило, с анодированным покрытием).
  • Изолятор: Термореактивная пластмасса (например, фенопласт).
  • Контакты: Латунь с покрытием (серебро или никель).
• Рабочая температура окружающей среды: от -60°C до +100°C.
• Механическая прочность и устойчивость:
  • Виброустойчивость: до 5000 Гц при ускорении до 200 м/с².
  • Ударные нагрузки (многократные): до 1500 м/с².
• Относительная влажность: до 98% при температуре до +35°C.
• Атмосферное давление: до 67 Па.
• Электрические параметры:
  • Сопротивление изоляции: не менее 5000 МОм.
  • Сопротивление электрических контактов:
    • Не более 2.5 мОм для контактов диаметром 1.5 мм.
    • Не более 1 мОм для контактов диаметром 2.5 мм.
• Количество циклов сочленения-расчленения: не менее 500.
• Степень защиты: Негерметичный (при сочленении может соответствовать IP40).

Области применения

Вилка ШР32П12ЭШ1 , благодаря своей надежности, устойчивости к механическим и климатическим воздействиям, а также универсальности, широко применяется в различных сферах:

• Электронная и радиотехническая аппаратура: Используется для коммутации блоков и модулей в системах связи, радиолокации, навигации, а также в аудио- и видеооборудовании.
• Промышленная автоматизация и управление: Применяется в системах контроля и управления технологическими процессами, станках, робототехнике, измерительных приборах и датчиках.
• Приборостроение: Входит в состав лабораторного оборудования, тестовых стендов, контрольно-измерительной аппаратуры, где требуется надежное и быстроразъемное соединение.
• Военная и специальная техника: Используется в оборудовании, где необходима повышенная надежность и устойчивость к вибрациям, ударам и изменениям температуры, но не требуется полная герметизация.
• Транспортные средства: Для подключения электрических цепей в железнодорожном, автомобильном и авиационном транспорте (во внутренних, защищенных от прямого воздействия влаги отсеках).
• Энергетическое оборудование: В составе систем распределения питания и сигнализации в шкафах управления и коммутационных панелях.

Расшифровка обозначений маркировки ШР32П12ЭШ1:

• ШР : Тип разъема — штепсельный, негерметичный.

• 32 : Условный размер корпуса.

• П : Конструктивное исполнение приборной части — без патрубка.

• 12 : Количество контактов.

• Э : Условное обозначение.

• Ш : Вид соединителя в приборной части — вилка (штырь).

• 1 : Обозначение сочетания контактов.
